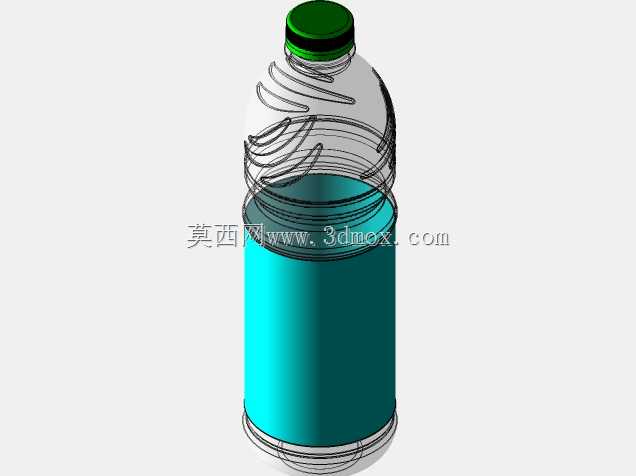

带螺旋防滑纹理的便携饮用塑料水瓶

　　日常快消品的包装结构设计里，便携饮用瓶的结构合理性直接关联生产良率、运输损耗与终端使用体验，这款带螺旋防滑纹理的塑料水瓶结构，是针对常温茶饮类饮品灌装场景做的适配设计，在结构建模阶段就同步考虑了吹塑成型工艺、灌装线适配、终端握持使用的全链路需求。瓶身整体采用三段式变径结构，底部做了内凹的圆弧支撑脚，这个结构不是单纯的造型设计，吹塑成型时内凹结构可以让瓶底壁厚分布更均匀，避免底部积料过厚导致的冷却不均变形，同时堆叠运输时，上层瓶的底部内凹可以刚好卡合下层瓶的瓶盖顶面，提升整托堆叠的稳定性，减少运输过程中的滑垛风险，常规500ml规格的这类瓶型，底部内凹深度一般控制在8-12mm，支撑脚的圆弧半径做R3-R5的过渡，

　　避免应力集中导致的跌落开裂。瓶身下半段做等直径的直筒结构，这部分是主要的储液区域，直筒段的壁厚控制在0.3-0.4mm，既可以满足灌装后正压堆码的强度要求，也能最大限度减少PET原料的用量，控制单瓶克重。瓶身上半段的螺旋防滑纹理是整个结构的设计重点，这些内凹的螺旋筋不是等距等深的，靠近握持区域的筋条深度控制在1.2mm，筋条间距15mm，刚好适配成年人手指的指腹间距，握持时手指可以卡入筋条凹槽，即使瓶身外壁有冷凝水也不容易打滑，靠近瓶口位置的筋条深度逐渐收浅到0.5mm，避免筋条过深导致吹塑成型时出现局部壁厚过薄的破洞风险，同时螺旋走向的筋条还能提升瓶身的环向刚度，灌装后瓶身不会因为内部轻微正压出现过度鼓胀变形，

　　也能降低贴标环节的标签起皱概率。瓶口采用标准的28mm口径旋盖结构，瓶口的螺纹采用三头梯形螺纹，螺距4mm，旋合圈数1.5圈，这个参数是兼顾密封性能与开盖便利性的最优选择，螺纹起始端做了15度的导入倒角，自动化灌装线上旋盖机的封盖头可以快速对位，减少歪盖、滑牙的不良品率，瓶口下方的防盗环连接桥做了0.2mm的壁厚设计，开盖时连接桥可以整齐断裂，留下明显的开启痕迹，满足食品包装的防伪防拆要求。瓶盖部分采用内塞式密封结构，瓶盖内侧的密封塞外径比瓶口内径大0.3mm，旋紧后密封塞可以紧密贴合瓶口内壁，即使瓶身倒置或者受到挤压，也不会出现漏液问题，瓶盖外壁做了竖向的防滑滚花，滚花深度0.3mm，间距2mm，开盖时手指与瓶盖的摩擦力足够，

　　不会出现打滑拧不开的情况。整个瓶体的过渡圆角全部做R2以上的圆弧处理，没有尖锐的棱角，一方面是吹塑工艺的要求，避免尖角位置出现应力集中开裂，另一方面也能避免运输过程中瓶体之间互相摩擦刮花，影响外观质感。在建模阶段，所有的壁厚变化都做了均匀过渡，相邻区域的壁厚差不超过0.1mm，避免吹塑成型时出现厚薄不均的问题，瓶身的脱模斜度控制在1:50以上，保证吹塑完成后瓶体可以顺利从模具中脱出，不会出现粘模拉伤的情况。这类瓶型除了用于茶饮灌装，也可以适配常温饮用水、功能性饮料等饮品的包装需求，只需要调整瓶身的纹理细节与标签区域的平整度，就可以适配不同品牌的外观设计要求，结构本身的通用性较强，对应的吹塑模具加工难度低，量产时的成型周期短，可以满足快消品行业大规模量产的效率要求。
