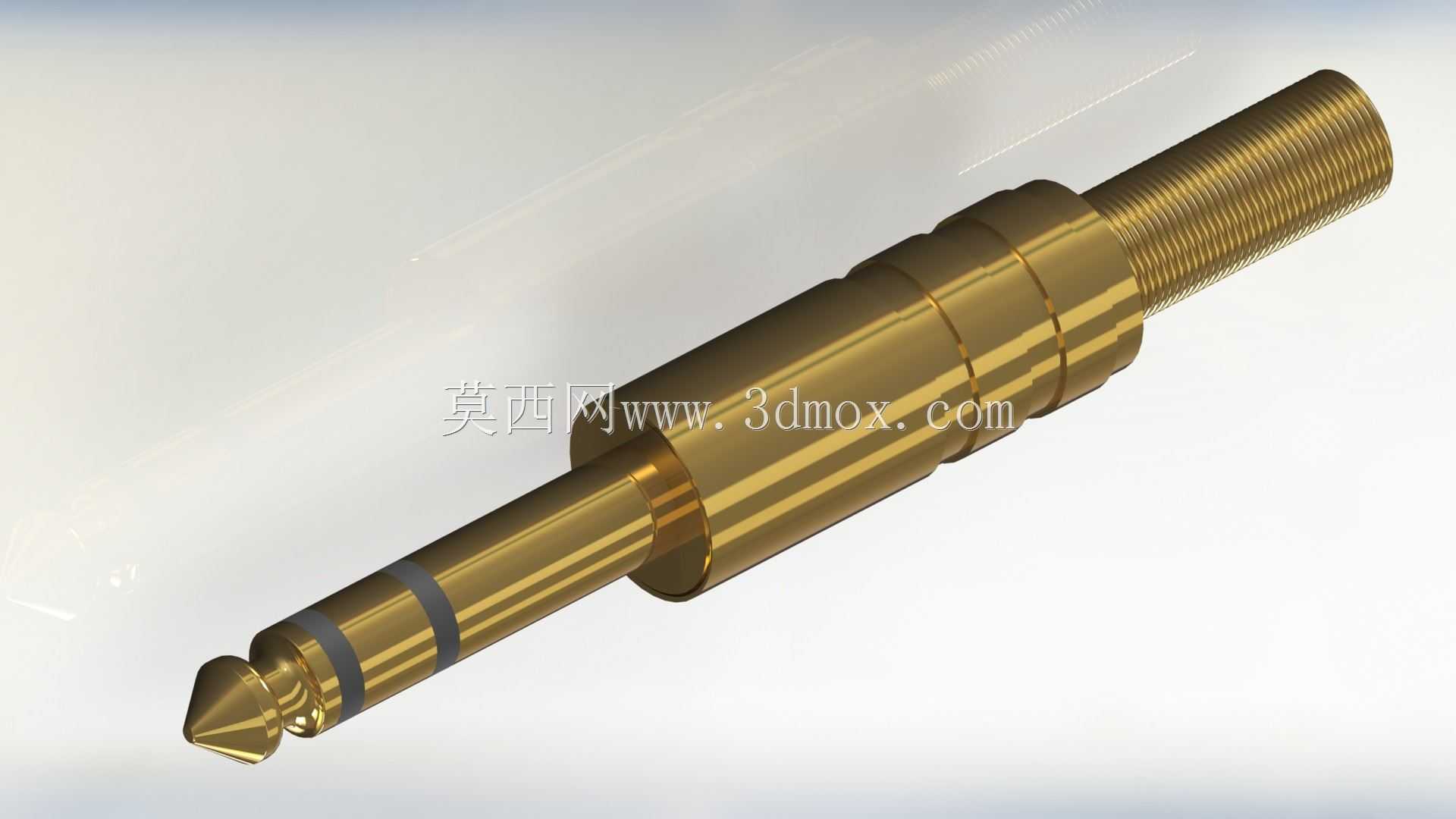

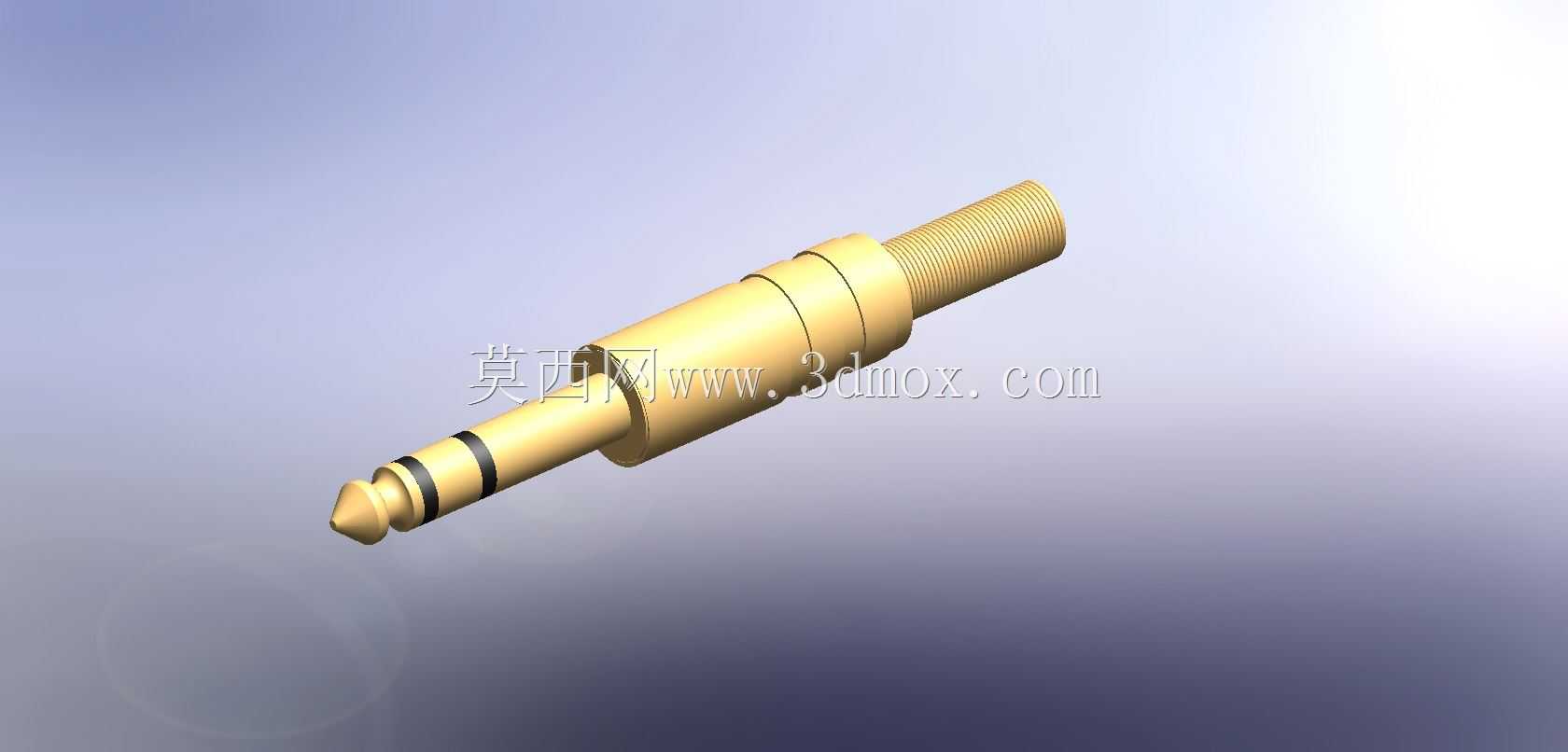

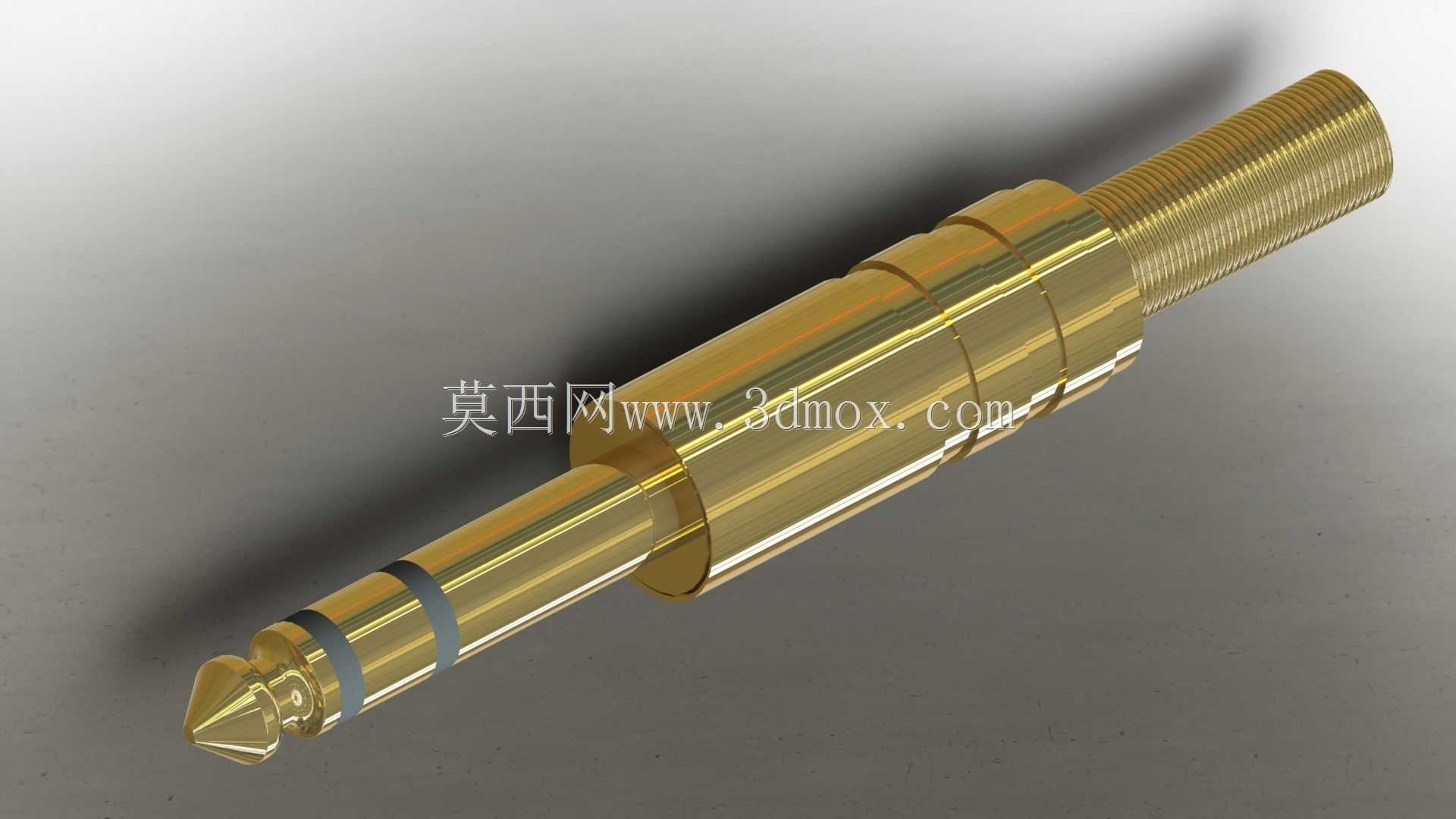

6.35毫米镀金立体声大三芯音频插头结构

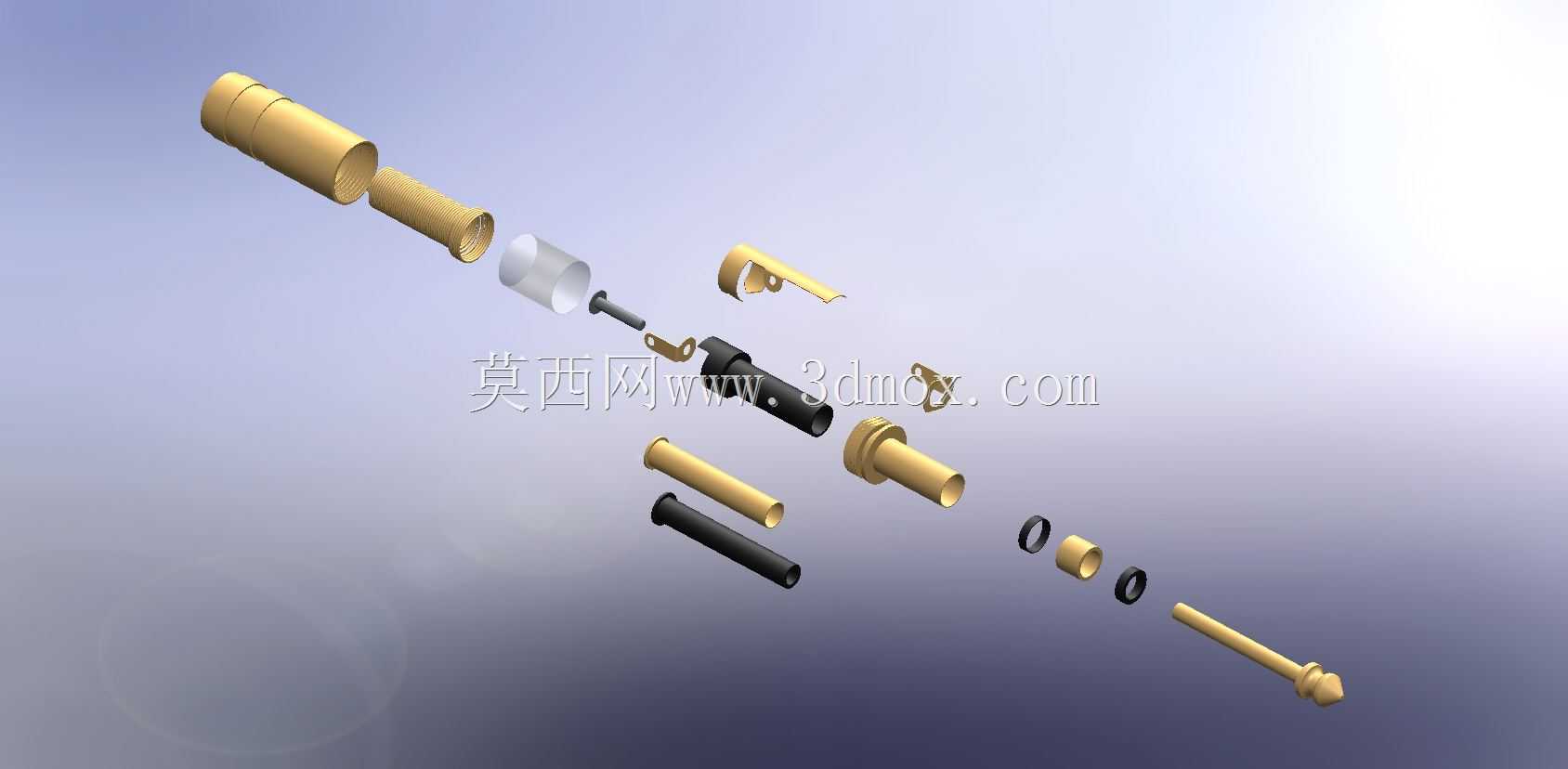

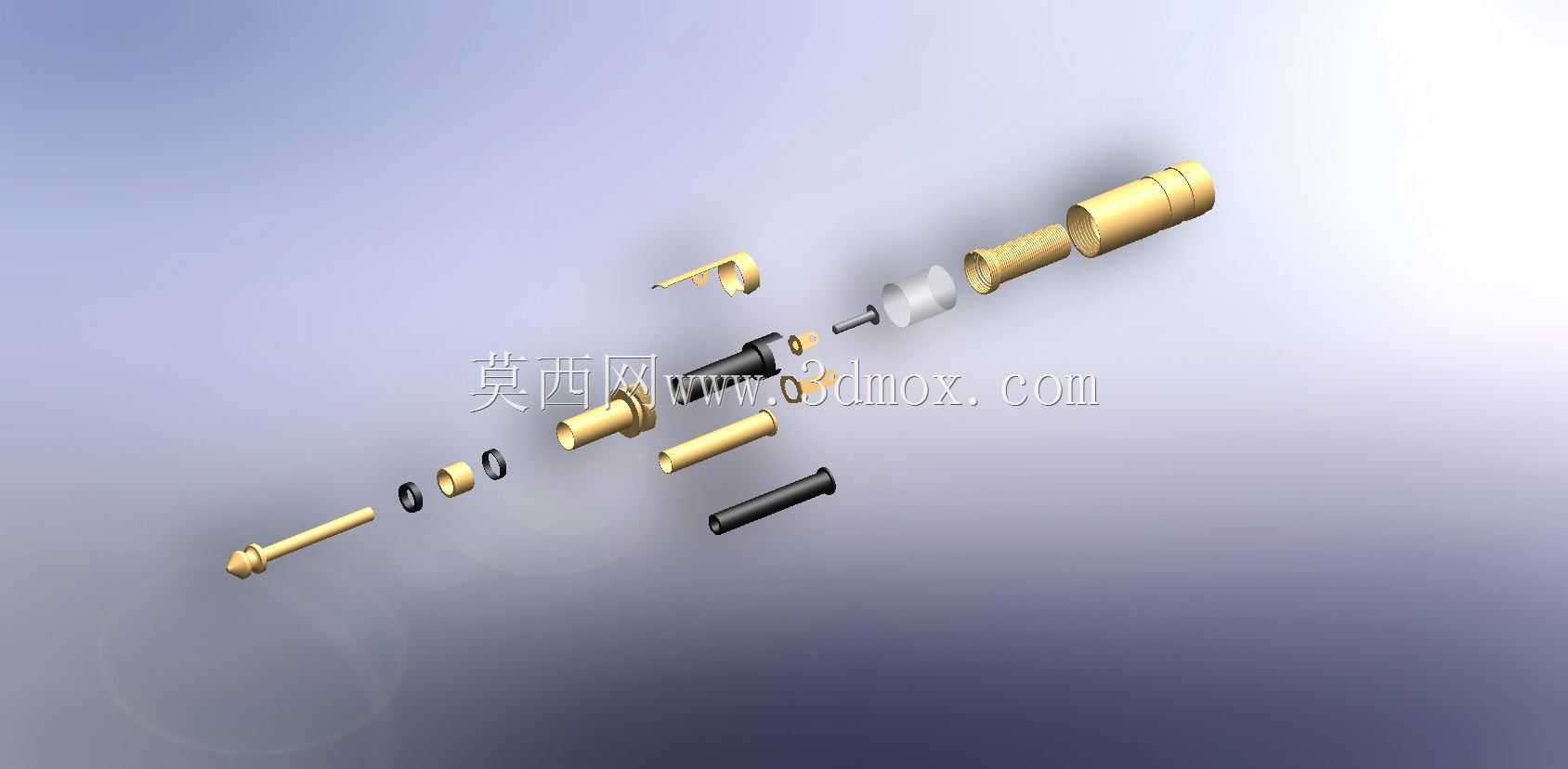

　　在专业音频设备的信号传输链路里，接插件的接触可靠性直接决定了整套系统的底噪水平与信号保真度，6.35毫米规格的立体声插头作为专业调音台、舞台功放、电声乐器、高端监听耳机领域沿用数十年的标准接口，其结构设计的合理性直接影响插拔寿命、接触阻抗与屏蔽性能。这款插头采用三段式接触结构设计，从插尖到插尾依次对应左声道、右声道、公共接地三个信号回路，各段接触件之间采用绝缘隔环实现电气隔离，避免不同声道之间出现串扰问题。整体外壳采用黄铜基材镀金处理，一方面利用金的低接触阻抗特性降低信号传输过程中的损耗，另一方面依靠金层的抗腐蚀能力提升产品在不同温湿度环境下的使用寿命，避免长期使用后接触件氧化导致的接触不良、信号断续问题。

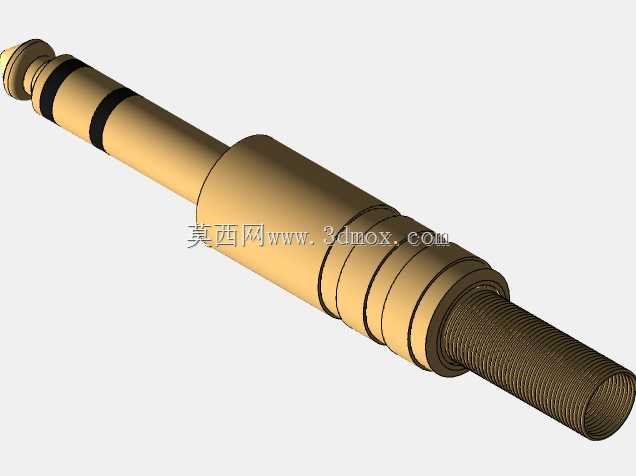

　　尾部的外螺纹结构用于配套插头外壳的锁紧固定，装配时可将焊接完成的线缆屏蔽层与接地端子可靠压接后，通过螺纹旋合实现线缆与插头本体的抗拉固定，避免使用过程中线缆拉扯导致焊盘脱焊、线芯断裂。从安装边界来看，这款插头的公称直径为6.35毫米，对应英制1/4英寸的通用接口标准，可直接适配所有符合行业标准的6.35毫米音频母座，插合长度满足通用接口的啮合深度要求，不会出现插接过浅导致的信号脱落或插接过深顶坏母座内部弹片的问题。设计过程中需要重点控制各段接触件的同轴度公差，若同轴度偏差过大，插入母座时会出现卡滞、插拔力不均匀的问题，长期使用还会磨损母座内部的弹性接触片，导致母座提前失效。绝缘隔环的尺寸需要严格匹配接触件的台阶尺寸，

　　既要保证隔环装配后无轴向窜动，也要避免尺寸过盈量过大导致装配时撑裂外壳或接触件变形。接触件的头部采用圆弧导向设计，插入母座时可顺利导入母座的接触腔，不会刮伤母座内壁的镀金层。尾部的线腔空间可适配直径6毫米以内的双芯屏蔽音频线，焊接时可将线芯分别焊接到对应的声道端子上，屏蔽层单独焊接到接地端子，实现完整的电磁屏蔽效果，避免外界电磁干扰串入音频信号链路产生杂音。在舞台演出、录音棚固定安装、乐器排练等高频插拔的使用场景下，这类插头的插拔寿命通常需要达到五千次以上，因此接触件的基材选用弹性黄铜材质，保证多次插拔后接触件仍能保持足够的接触压力，不会因为弹性衰减导致接触阻抗升高。外壳的表面粗糙度控制在Ra1.6以下，既保证握持插拔时的手感，

　　也避免表面毛刺划伤操作人员手部。各零件之间的装配采用过盈压接加焊接的双重固定方式，避免长期使用后零件松动导致的信号接触不良。在三维建模过程中，需要重点还原各零件之间的装配配合关系，包括接触件与绝缘隔环的配合公差、螺纹的标准牙型、头部导向圆弧的尺寸，确保模型可直接用于后续的结构验证、装配干涉检查以及生产工艺的编制。对于音频设备研发人员而言，这类标准接插件的准确模型可直接用于设备面板的接口开孔设计、内部走线空间校核，避免因为接插件尺寸偏差导致的面板干涉、内部线缆弯折半径不足等问题。在电声乐器的配套设计中，这类插头的外形尺寸还需要考虑乐器输出接口的安装空间，确保插头插入后不会突出过多影响乐器的握持操作，同时保证插头尾部的线缆弯折角度满足使用需求，避免线缆在插头根部出现反复弯折导致的线芯断裂。
