梅卡诺A713弧形带孔金属连接构件

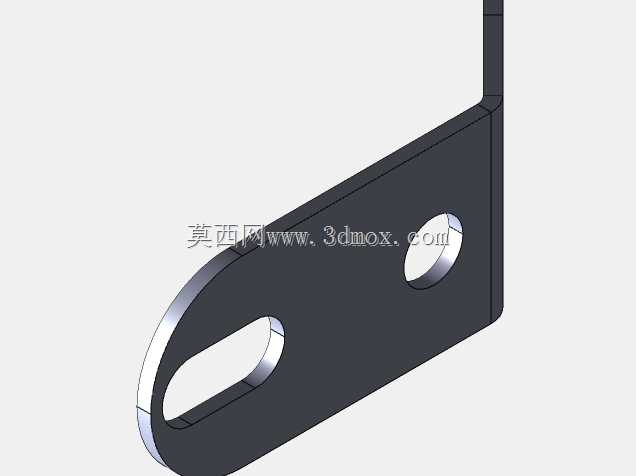

　　日常做非标工装、模块化拼装设备的时候，经常会遇到需要小范围调整安装位置的铰接或者固定场景，这类带弧形端头、同时配置圆孔与长圆孔的薄型金属支架，是拼装类机械结构里非常实用的连接件。从结构形态来看，这个构件整体采用薄钢板冲压成型，主体为平直板段，一端做了圆弧收边处理，避免尖锐边角在装配、调试过程中划伤操作人员，也能减少应力集中导致的板件开裂风险。板面上的两个孔位设计有明确的功能区分：靠近弧形端头的长圆孔，主要用于安装时的位置微调，在装配公差累积、或者对接件孔位存在小偏差的时候，可以沿着长圆孔的长度方向调整固定位置，不需要额外扩孔或者重新加工对接面，能大幅降低现场装配的修配工作量；靠近板件另一端的圆孔，是基准定位孔，装配时先穿入这个孔的紧固件完成初步定位，再调整长圆孔侧的位置，最后统一拧紧，能保证整个构件的安装精度符合设计要求。

　　这类构件的应用场景非常广泛，在模块化拼装的教学实验设备、轻型输送线的侧边护板支架、小型自动化设备的走线固定架、甚至民用五金的家具连接结构里都能看到类似的设计。因为板件本身厚度不大，成型后整体重量轻，两个安装孔的布局让它既可以作为两个平行构件之间的固定连接片，也可以作为小角度转动的铰接片使用——当长圆孔内的紧固件不拧死时，构件可以绕圆孔的紧固件做小范围的摆动，适配需要小幅活动的结构需求，比如小型设备的检修门限位、可调角度的挡料片安装都能用到这类结构。

　　从设计思路上来说，这类构件没有多余的冗余结构，所有的外形和孔位都服务于安装功能：平直段的宽度刚好覆盖两个孔位的安装边界，保证紧固件拧紧时板件有足够的承压面积，不会因为板边距离孔位太近出现压溃变形；弧形端头的半径和长圆孔的端部半径做了匹配，整体线条流畅，冲压下料的时候模具刃口受力均匀，能提升模具的使用寿命，减少批量生产时的毛刺产生。安装边界方面，这个构件的外轮廓没有突出的凸台或者异形结构，装配时只需要预留出板件本身的平面空间，加上紧固件的安装操作空间即可，不需要在周边预留额外的避让位置，非常适合在设备内部空间紧凑的区域使用。

　　实际选型使用的时候需要注意，因为是薄型冲压件，它的承载能力和板厚直接相关，适合用于轻载的固定或者限位场景，不能作为主要的承重受力件使用；长圆孔的长度决定了可调范围，选型时要提前核算对接件的最大位置偏差量，确保调整行程能覆盖装配公差；如果用于有相对转动的场景，需要在孔位处加装衬套，减少板件和紧固件之间的磨损，提升构件的使用寿命。另外这个构件的孔边都做了倒角处理，穿入紧固件的时候不会卡滞，也能避免孔边的毛刺割伤安装人员的手部，这些细节设计都是实际装配过程中能明显提升效率的点。很多新手做结构设计的时候，容易忽略这类小连接件的细节设计，要么孔位距离板边太近导致安装时板件开裂，要么全部做圆孔没有调整余量导致现场装配困难，这类经过实际应用验证的标准连接件结构，其实是非常好的设计参考，能帮助设计人员规避很多常见的装配问题。
