折弯式带腰孔单耳连接固定支架

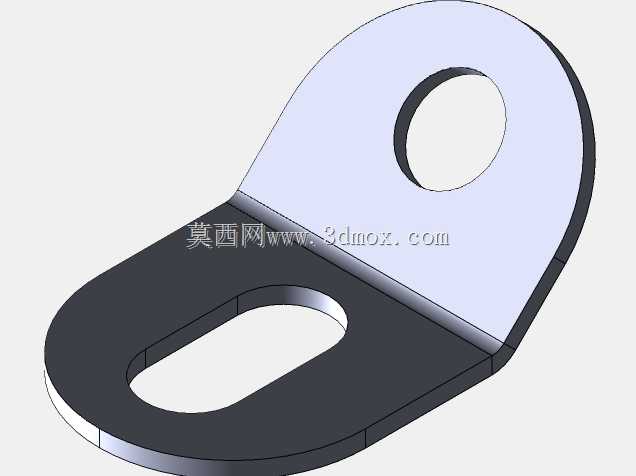

　　这类折弯成型的单耳带腰孔支架，在轻工装配、模块化机架搭建、小型工装夹具的辅件配置里出镜率极高，日常做设备改型、非标治具调整时经常会用到这类结构，不需要复杂的加工工序就能实现可靠的铰接与位置微调，适配很多需要小范围调整安装位置的连接场景。从结构本身来看，零件采用等厚板材一次折弯成型，两个安装面呈90度垂直布局，其中一个端面为半圆头造型，中心开设标准圆孔，主要用于穿装铰接销轴，实现和对应连杆、挂耳的转动连接，圆孔的内径公差需要根据配合的销轴等级做适配，常规间隙配合下孔壁粗糙度控制在Ra3.2即可满足转动需求，不会出现卡滞或者旷量过大的问题。另一个安装面为平直段，上面开设长圆形腰孔，腰孔的设计核心是给安装预留调整余量，

　　当对接的安装面孔位存在小范围加工误差，或者需要调整支架的伸出长度、铰接点位置时，不需要重新配打孔位，只需要松开腰孔内的紧固件，滑动调整到目标位置后重新锁紧即可，大幅降低现场装配的配做工作量。设计这类支架的时候，首先要确认板材的折弯系数，根据所选板材的厚度、材质调整折弯展开尺寸，避免折弯后两个安装面的外形尺寸、孔位距离出现超差，尤其是半圆头端的圆孔中心到折弯线的距离，必须预留足够的折弯避空余量，防止折弯时孔位被拉扯变形。腰孔的长度方向需要和安装调整的方向保持一致，两端的半圆直径要和适配的紧固件外径匹配，通常比螺栓公称直径大0.5-1mm，保证螺栓能顺利穿入同时不会有过大的间隙。折弯处的内圆角需要根据板材厚度设置，

　　避免圆角过小导致折弯处出现应力集中开裂，或者圆角过大导致安装面贴合不严。从安装边界来看，半圆头端的外圆直径要比铰接孔直径大出足够的宽度，保证孔壁到外边缘的距离满足强度要求，承受额定拉力时不会出现孔边撕裂的情况；平直段的腰孔两端到板材边缘的距离也要满足紧固件的安装空间要求，保证螺栓、垫片或者螺母有足够的放置位置，不会出现紧固件悬空无法锁紧的问题。实际应用中，这类支架常被用做小型设备的门体铰接支座、管线的固定挂座、连杆机构的端部连接耳，或者是防护罩、操作面板的角度调整支架，因为结构简单、加工成本低，调整灵活性好，在很多不需要高强度重载的连接场景下，完全可以替代复杂的铸造成型支座，大幅缩短加工周期，降低配件成本。

　　建模过程中需要注意折弯处的工艺缺口处理，如果板材厚度较大，在折弯线的两端可以预留微小的工艺缺口，避免折弯时侧面出现鼓包变形，影响安装面的平面度；两个安装面的平面度公差需要控制在合理范围，保证和对接面贴合时不会出现间隙，锁紧后不会产生附加应力。铰接孔的端面如果需要和销轴端面配合，不需要额外加工凸台，依靠板材本身的平面度就能满足接触要求，腰孔的孔壁不需要过高的精度，只要能穿装螺栓即可，不需要做额外的铰孔加工。
