三孔长圆形机械连接金属片结构设计

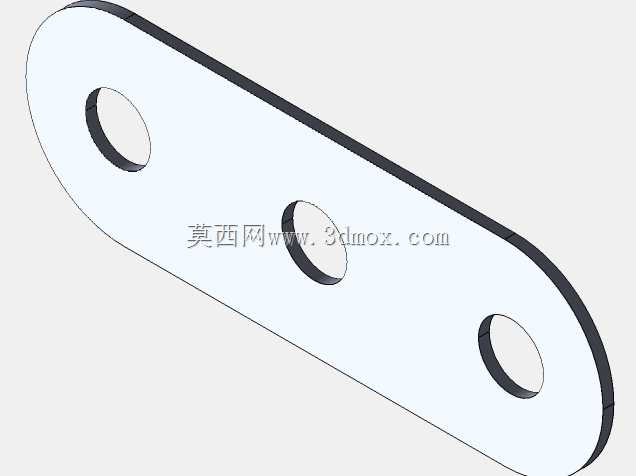

　　这类三孔长圆形金属连接片，在模块化拼装机械结构、轻型工装夹具、小型传动连杆机构中应用十分广泛，属于典型的通用传力连接构件。从结构形态来看，整体采用长圆形轮廓设计，两端做圆弧过渡处理，这种轮廓设计一方面可以避免尖锐边角带来的应力集中问题，在承受交变拉压载荷时，圆弧过渡区域的应力分布更均匀，不会出现直角处的应力突变导致构件过早疲劳失效；另一方面，圆弧外轮廓在安装空间受限的场景下，不会与周边相邻构件发生干涉，适配更多紧凑布局的安装需求。构件上沿长度方向均匀分布三个同轴度要求较高的通孔，孔位的间距经过严格的尺寸链校核，三个孔的中心处于同一条直线上，保证安装后销轴或螺栓的受力方向与构件长度方向一致，避免附加弯矩带来的额外载荷。

　　从实际功能角度出发，这类构件主要用于两个或三个独立运动部件之间的铰接传动，也可作为静态结构的固定连接补强件使用。在轻型连杆传动场景中，比如小型物料分拣机构的摆臂连接、教学实验台的机械拼装结构、儿童拼装机械玩具的传动链路里，这类连接片可以通过中间孔与驱动摆臂铰接，两端孔分别连接从动构件，实现定比的运动传递，长圆形的本体结构让三个铰接点的间距固定，传动过程中不会出现孔位偏移导致的传动比失真。在静态连接场景中，这类构件可以跨接在两个相邻的型材安装面之间，通过三个螺栓孔实现多点固定，相比两孔连接片，三孔设计的抗扭转性能提升明显，当连接部位承受侧向扭转力时，第三个孔可以提供额外的约束反力，避免连接部位出现松动偏转。

　　设计这类构件时，首先需要根据实际承受的最大拉载荷确定本体的宽度与厚度，材料通常选用冷轧钢板或者铝合金板材，板材厚度根据载荷等级选择，轻载场景下1.5mm到3mm厚度即可满足使用要求，重载场景则需要适当增加厚度并做调质处理提升强度。孔位的设计需要匹配常用的铰接销轴或者螺栓直径，孔与销轴之间采用间隙配合，保证铰接转动时无卡滞，同时间隙量控制在合理范围，避免间隙过大导致传动过程中出现冲击噪音。本体的边缘需要做倒钝处理，去除冲压或者切割产生的毛刺，避免安装过程中划伤操作人员，也防止毛刺脱落进入机构运动副造成磨损。

　　安装边界方面，这类连接片的安装空间需要预留出本体长度方向至少2mm的余量，宽度方向预留1mm的间隙，避免安装后构件与周边结构发生摩擦。三个安装孔的位置需要保证对应安装基座上的螺纹孔或者销轴孔的位置度误差不超过0.1mm，否则强行安装会导致构件产生内应力，长期使用下出现变形。当作为铰接件使用时，销轴的端部需要安装卡簧或者锁紧螺母，防止销轴在运动过程中脱出，铰接部位需要定期添加润滑脂，降低转动磨损，延长构件使用寿命。在表面处理上，通常采用镀锌或者发黑处理，提升构件的防锈能力，适应不同的工作环境，在潮湿工况下使用时可以选择不锈钢材质加工，避免锈蚀导致孔位尺寸变化影响传动精度。

　　从结构受力特性来看，这类构件在承受沿长度方向的拉力时，危险截面出现在相邻两个孔之间的横截面上，设计时需要校核该截面的抗拉强度，保证截面的有效承载面积满足最大载荷下的安全系数要求，通常安全系数取2.5到3之间，兼顾结构强度与材料成本。当承受压力载荷时，需要校核构件的压杆稳定性，长径比过大的情况下需要适当增加本体厚度，避免受压时出现失稳弯曲。三个孔的孔口部位可以做轻微的倒角处理，一方面方便销轴或者螺栓的导入安装，另一方面可以去除孔口的锐边，避免应力集中在孔口边缘产生裂纹。
