麦卡诺A012型L形折弯安装固定支架

　　这款L形折弯结构的固定支座，是模块化拼装机械结构里常用的连接构件，最早应用在麦卡诺类金属拼装套件的搭建场景中，现在也常被各类非标自动化设备、小型实验台架、教具模型的结构搭建所采用，用来实现两个垂直安装面之间的刚性连接，同时兼顾部件的位置微调需求。从实际使用场景来看，这类支架常被用在轻型负载的铰接点位、传感器安装支座、小型管线的固定挂点、轻型执行元件的侧向安装位，比如桌面级小型输送线的侧边挡板固定、实验装置里的轴座侧向挂载、教学用机械拼装模型的转角连接点位，都能看到这类结构的身影，它不需要复杂的焊接工序，依靠折弯成型的一体结构就能保证两个安装面的垂直精度，避免拼接式支座存在的装配间隙问题。

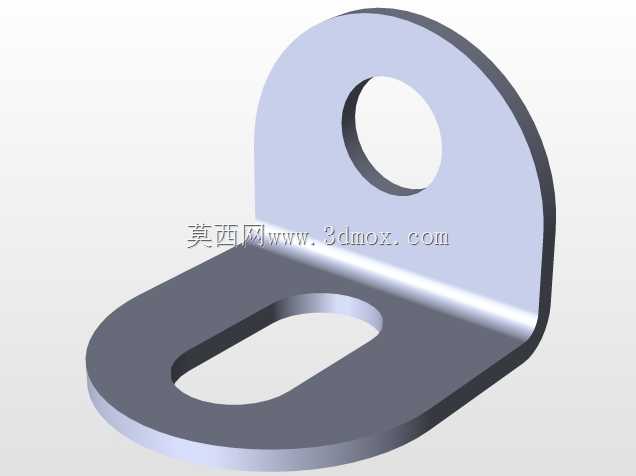

　　从功能特性上看，这个支架的两个安装面做了差异化的孔位设计，竖直面开设的是标准圆形通孔，用来穿装铰接销轴或者固定螺栓，实现部件的铰接或者刚性固定，孔边做了轻微的倒角处理，既可以去除冲压后的毛刺避免划伤安装人员，也能在穿装螺栓的时候起到导向作用，降低装配对位的难度。水平面开设的是长圆形腰型孔，这个设计是整个构件的核心实用点，腰型孔的长度方向沿着安装面的长轴延伸，允许安装时沿着孔位方向调整固定位置，补偿安装面的加工误差或者装配对位偏差，不需要在安装板上额外加工多组孔位就能实现一定范围内的位置调节，对于需要反复调试安装位置的轻型机构来说，能大幅降低装配调整的工作量。

　　从设计思路层面分析，这类一体折弯的支架采用等厚金属板材冲压折弯成型，生产时只需要一套落料冲孔模加一道折弯工序就能完成加工，不需要额外的切削、焊接工序，量产时的加工效率很高，成本也能控制在较低水平。折弯处做了合理的圆角过渡，既避免了直角折弯带来的应力集中问题，提升构件的抗疲劳强度，也能消除折弯处的锐边，符合机械构件的安全设计要求。两个安装面的外形都做了圆弧收边处理，没有尖锐的外角，一方面是冲压落料时能减少模具尖角的磨损，延长模具使用寿命，另一方面也能避免安装调试过程中尖锐边角划伤操作人员，同时让构件的外形更规整，和模块化拼装套件的整体风格匹配。

　　关于安装边界与尺寸适配，这类支架的竖直面圆孔直径适配对应规格的螺栓或者铰接销轴，通常匹配小直径的标准紧固件，适合承载静态下几十牛范围内的轻型负载，不适合重载冲击的使用场景。水平面的腰型孔宽度和竖直面圆孔保持一致的通配规格，使用同规格的螺栓就能完成两个面的固定，不需要准备多种规格的紧固件，降低装配的物料准备成本。折弯的内圆角半径根据板材厚度做了匹配设计，既保证折弯后不会出现板材开裂的问题，也能让两个安装面的贴合度更好，安装后不会出现面与面之间的翘起间隙。安装时需要注意，竖直面如果作为铰接点位使用，要保证销轴和孔的配合间隙在合理范围内，避免铰接时出现卡滞；水平面通过腰型孔调整到目标位置后，要配合平垫增大接触面积，避免螺栓锁紧时压伤板材表面，同时保证锁紧后的固定可靠性，长期受振动的场景下还可以配合防松垫圈使用，避免螺栓松动出现位置偏移。

　　在实际的结构选型过程中，这类支架适合用在对连接刚度要求不是极高、需要一定位置调节量的轻型安装场景，相比定制的机加工支座，它的加工周期短、成本低，标准化程度高，在样机试制、教学实验装置搭建、小型非标设备的辅助机构固定中，能大幅缩短设计加工周期，不需要单独出图定制机加工件，直接选用这类标准支架就能快速完成结构搭建。建模的时候需要注意折弯系数的设置，保证展开后的落料尺寸准确，折弯后的两个安装面的孔位位置符合设计要求，腰型孔的两端圆弧要和直边段顺滑连接，避免冲压时出现应力集中点，折弯边的垂直度公差要控制在合理范围内，保证安装后两个连接面的垂直精度满足使用要求。
