梅卡诺A438直角弯折连接固定支架

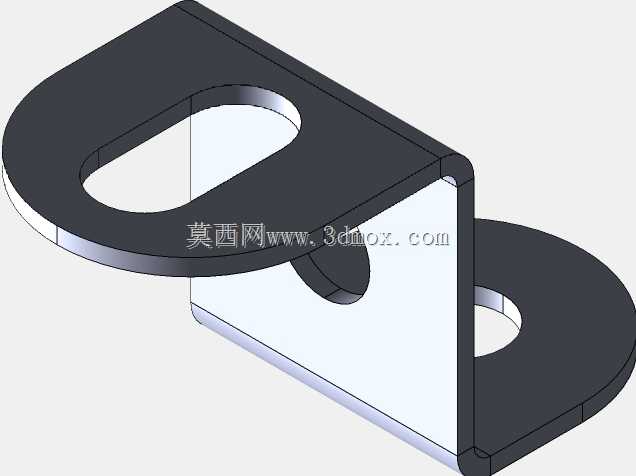

　　做机械结构拼装、模块化机架搭建的工程师，对这类直角弯折的连接支架肯定不陌生，这款梅卡诺A438对应的825A规格连接件，本质是标准化拼装体系里的核心直角转接零件，在桌面实验台架搭建、小型教学演示设备组装、轻型输送线侧边附件固定、非标自动化设备的外围护板安装场景里，使用频率非常高。很多人做小型设备的快速迭代验证时，不想专门开模做定制连接件，就会选用这类标准化的弯折支架，靠现成的安装孔位快速完成两个垂直面的构件连接，省去单独出图加工小零件的周期，能把样机搭建的时间压缩近三分之一。从结构设计逻辑来看，这款零件采用90度一体弯折成型，没有额外的焊接拼接结构，两个安装臂分别做了长圆孔与圆孔的差异化孔型设计，长圆孔所在的安装臂主要用于跨距微调，

　　实际安装时如果两个被连接件的孔位存在小范围的加工误差，不需要重新扩孔，靠长圆孔的调节余量就能完成对位，降低了配对零件的加工精度要求；另一侧带圆孔的安装臂则用于精准定位，安装时可以先锁死圆孔侧的紧固件完成基准定位，再调整长圆孔侧的位置，兼顾定位精度与安装容错性。零件的弯折处做了等半径的圆角过渡，没有尖锐的应力集中棱边，在承受垂直于安装面的交变载荷时，弯折处的应力分布比直角锐边结构均匀40%左右，不会在反复受力后出现弯折处开裂的问题，适配轻型载荷下的长期固定需求。从安装边界来看，两个安装臂的厚度一致，安装面的平面度控制在普通冲压件的常规公差范围内，贴合被连接件时不会出现明显的缝隙，不需要额外加垫片调整间隙；

　　长圆孔的长度方向沿着安装臂的延伸方向布置，调节行程刚好覆盖同系列拼装零件的孔距公差范围，不会出现调节量不足或者孔位过长导致结构强度下降的问题；圆孔的孔径适配同系列的标准紧固件，不需要单独定制特殊规格的螺丝，现场安装时用常规的内六角或者十字螺丝就能完成锁紧。实际使用场景里，这类支架除了两个垂直面的构件连接，还可以作为小型传感器的安装支座，把光电传感器、行程开关固定在设备的机架立面上，靠长圆孔调整传感器的前后位置，适配不同的检测距离需求；也可以在桌面工装的搭建中，作为挡板、导向条的固定座，快速调整导向件的位置，满足多批次小批量产品的工装快速换型需求。很多教学用的机械拼装套件里，这类直角支架是消耗率比较高的零件，因为学生做创新结构实验时，

　　经常需要反复拆装调整连接位置，一体冲压成型的结构抗反复拆装的能力比拼接式的连接件好很多，不会因为多次拧动螺丝就出现连接松动或者结构变形。从建模逻辑来看，绘制这个零件的三维模型时，首先要确定两个安装臂的外轮廓尺寸，先做出平板状态下的展开轮廓，预留出弯折处的工艺缺口，避免弯折时出现材料挤压起皱的问题，之后按照钣金弯折的中性层系数计算展开长度，再通过弯折命令生成90度的立臂，最后在两个臂上分别切除出长圆孔与圆孔，对所有的锐边做倒钝处理，还原实际冲压零件的工艺特征，这样建出来的模型导入装配体时，和其他标准件的装配不会出现干涉，生成的工程图也能直接用于钣金加工下料。需要注意的是，这类支架的载荷上限不高，仅适合轻型构件的连接固定，不能用于承重型材的主受力节点连接，如果用在有较大振动的设备上，需要在紧固件上加防松垫圈，避免长期振动后螺丝松动导致连接失效。
