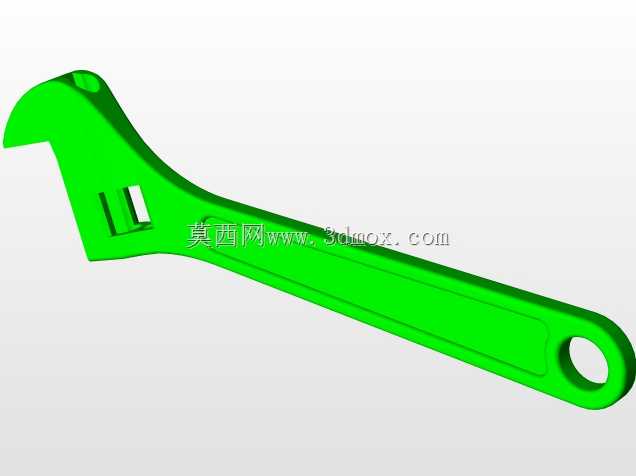

可调式活动扳手手柄结构三维设计

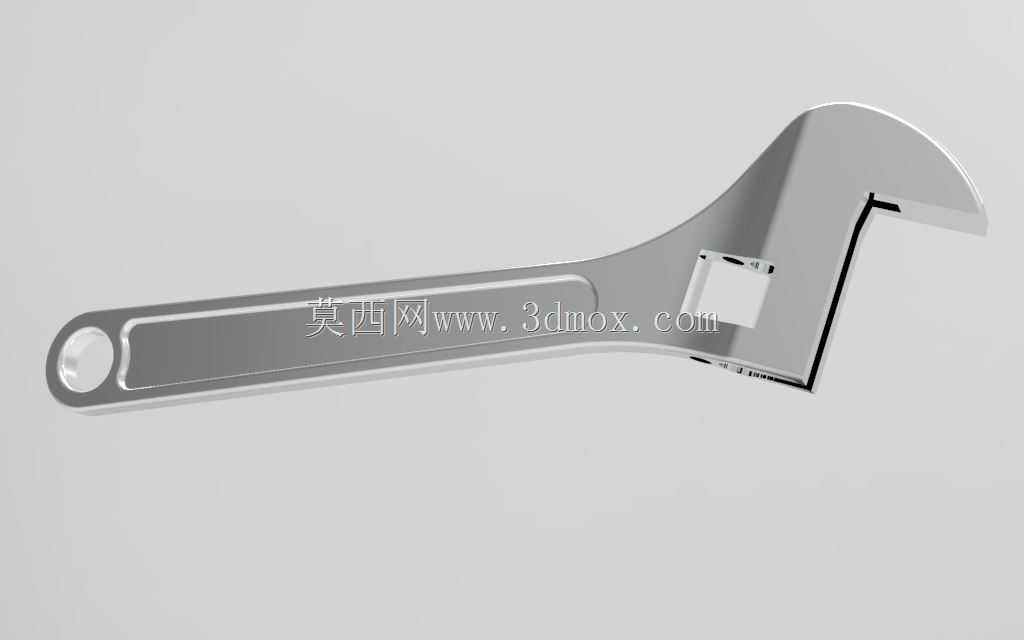

　　在设备运维、装配作业、五金加工等一线场景里，活动扳手是出镜率最高的手动紧固工具之一，而手柄作为直接承接操作者施力的核心部件，其结构合理性直接决定了作业效率、操作安全性与长期使用的疲劳度。这款可调活动扳手的手柄设计，首先从施力逻辑出发做了结构优化：整体采用长直杆带尾孔的构型，杆身截面做了渐变式的加厚处理，靠近扳头的受力集中区域壁厚比握持段厚1.8mm，能够抵消拧动大规格螺栓时产生的弯曲应力，避免长期高负载使用后出现手柄根部断裂的问题。握持段的表面做了内凹式的平面防滑结构，没有额外增加凸起的防滑纹，既能够保证戴劳保手套操作时的握持摩擦力，又不会因为纹路过深积存油污、铁屑，降低车间使用后的清理难度。尾部的悬挂孔做了圆角倒边处理，

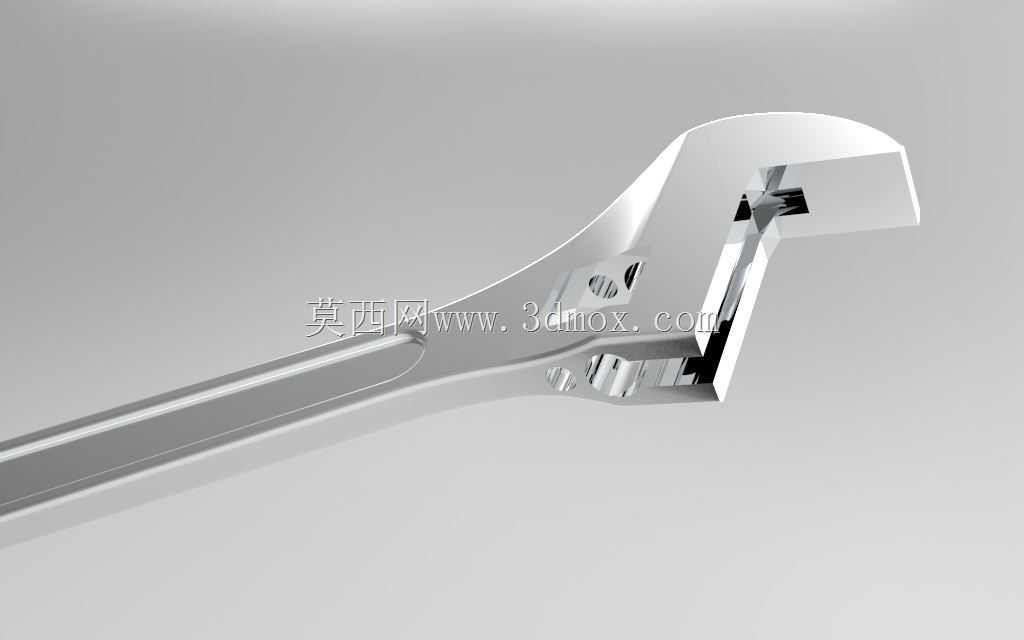

　　孔径适配车间常见的工具挂钩、安全绳挂扣，既可以配合工具挂板做定置管理，也能在高空作业时系挂安全绳，防止工具坠落引发安全事故。从安装边界来看，手柄与扳头活动颚的连接部位做了嵌入式的卡槽结构，卡槽的配合公差控制在0.02mm范围内，既能够保证活动颚在调节开口大小时滑动顺畅，又不会出现配合间隙过大导致的扳动时晃动感，避免拧动螺栓时出现打滑伤手的问题。手柄的整体长度按照常规8寸活动扳手的施力力矩做匹配，总长度控制在200mm左右，握持段的有效握持长度预留了120mm，能够满足成年人单手握持施力的空间需求，即使需要施加较大力矩时，也可以通过双手握持手柄尾部来增大力臂，不需要额外加接套管，降低工具过载损坏的概率。在材料适配的设计层面，

　　手柄整体结构适配45号钢整体锻压或者铬钒钢压铸的加工工艺，所有的棱边都做了R1.5的圆角处理，没有尖锐的直角边，避免加工过程中出现应力集中点，同时也防止操作时划伤手部。扳头与手柄衔接处的过渡段做了弧形的流线过渡，没有突兀的截面变化，既能够优化锻压过程中的金属流线分布，提升部件整体的结构强度，也能减少使用过程中应力集中导致的开裂风险。从实际使用场景的适配性来看，这款手柄的结构设计同时覆盖了民用家装、车间装配、设备检修等多场景的使用需求：在汽修场景中，手柄表面的平整结构不容易积存油污，擦拭后即可保持干净；在水电安装场景中，尾部的挂孔可以方便挂在工具腰带上，随取随用；在精密装配场景中，手柄的平直构型可以临时充当撬棍使用，

　　应对小范围的部件对位调整，不会因为结构强度不足出现弯折。设计过程中特意规避了异形手柄的花哨构型，没有做不符合人体工学的过度曲面，一方面是降低锻压模具的加工复杂度，控制量产时的成本，另一方面也是避免长期使用后曲面部位出现硌手的问题，毕竟手动工具的核心属性是可靠耐用，过度的造型设计反而会牺牲实用性。手柄表面的处理工艺预留了镀铬、发黑、包胶等多种表面处理的安装余量，不需要修改主体结构即可适配不同价位段的产品定位：低端款可以做整体发黑处理提升防锈能力，中端款可以做镀铬处理提升表面光洁度，高端款可以在握持段增加热缩橡胶套提升握持舒适度，不需要重新开模即可完成产品线的梯度布局。从受力仿真的角度来看，手柄在承受最大200N·m的扳动力矩时，最大应力点出现在与扳头连接的卡槽根部，应力值远低于45号钢的屈服强度，安全系数达到3.2以上，完全满足日常手动作业的负载需求，不会出现正常使用下的断裂变形问题。同时手柄的整体重量控制在180g左右，搭配扳头整体重量不超过350g，长时间单手握持作业不会产生明显的手臂疲劳，适合流水线装配、户外检修等需要长时间携带工具作业的场景。
