SolidWorks设计八边形外框电动排气扇结构

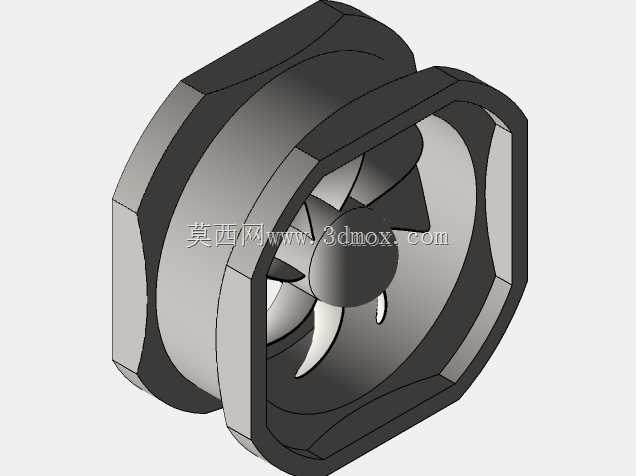

　　在工业厂房通风、机柜散热、民用厨卫排风这类场景里，电动排气扇是最常见的空气置换部件，不同安装场景对其外框适配性、风叶动平衡、安装边界的要求差异极大，这次完成的这款八边形外框电动排气扇结构，最初是针对嵌入式安装的窄边柜体通风需求做的适配设计，区别于常规圆形外框的排气扇，八边形切边结构能更好适配方形开孔的安装位，减少安装时的裁切余量，同时外框的切边平面能和安装面形成更贴合的密封接触面，降低安装缝隙带来的风损。

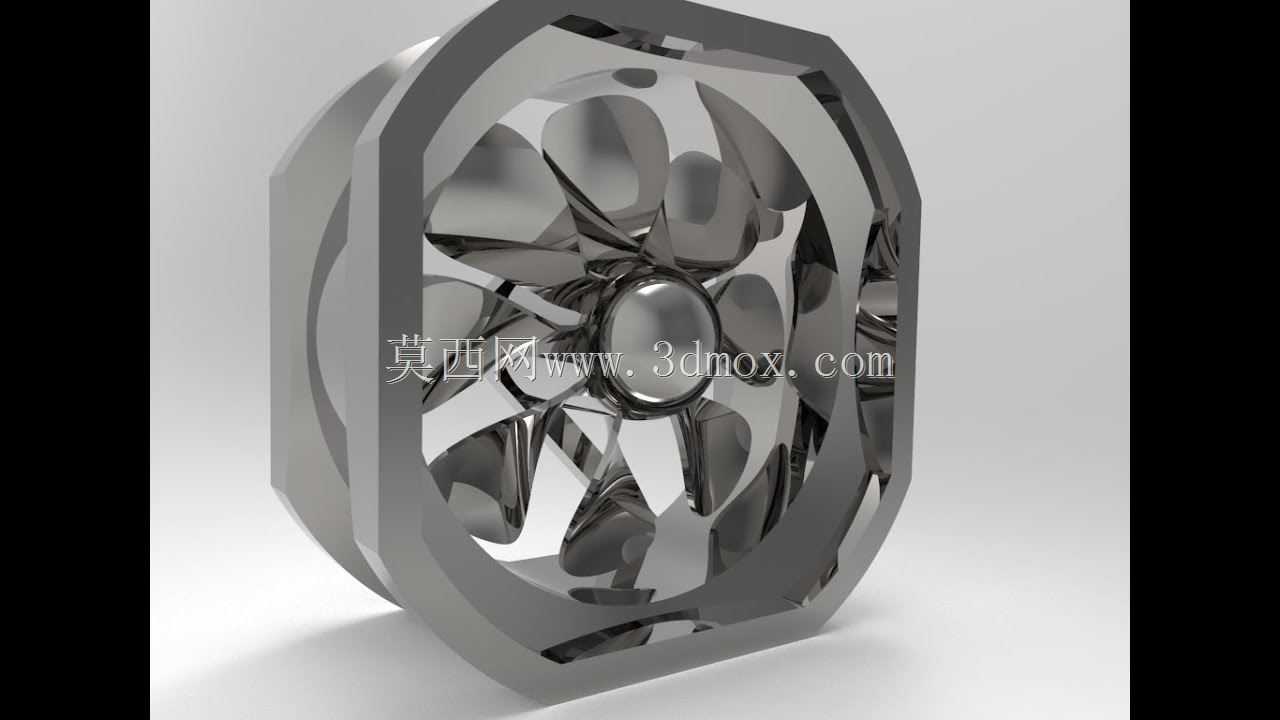

　　从功能特性来看，这款排气扇采用多弧面扭曲风叶设计，每片风叶的曲面扭转角度从叶根到叶缘做了渐变过渡，叶根位置的扭转角度偏小，保证和电机轴连接位置的结构强度，避免长期高速转动下叶根出现应力集中断裂，叶缘位置的扭转角度偏大，能在相同转速下切割更多空气体积，提升单位时间的排风量，同时风叶边缘做了小圆角钝化处理，既减少转动时的风切噪音，也能避免安装维护时边缘划手的问题。风叶中心的轮毂做了内凹式设计，刚好可以包覆电机的前端输出轴端，既避免轴端外露积灰，也能让气流经过轮毂时更顺滑，减少中心区域的乱流损耗。

　　设计过程中最先确定的是安装边界尺寸，常规方形嵌入式开孔的边角位置往往存在安装干涉，八边形外框的对边距离和常规同规格圆形排气扇的外径保持一致，切角位置刚好避开方形开孔的四个直角应力集中区，安装时不需要额外对开孔边角做打磨处理，外框的厚度控制在适配常规钣金柜体、墙体预留安装槽的深度范围，外框背面预留了标准的电机安装螺柱位，螺柱的位置度公差控制在0.1mm以内，保证电机安装后风叶和外框内壁的周向间隙均匀，避免转动时出现擦碰问题。外框的进风侧做了微倒角处理，引导气流更顺畅地进入风叶做功区域，出风侧则做了平直的导流边，让排出的气流方向更集中，减少出风端的紊流回流。

　　结构设计时特意做了动平衡的预留考量，每片风叶的背部靠近叶缘位置预留了平衡块粘贴位，不需要额外在风叶上做打孔去重处理，生产装配时可以直接粘贴平衡块完成动平衡校准，提升装配效率。电机安装位的周边设计了辐射状的加强筋，既提升外框整体的结构刚性，避免安装时拧紧螺丝导致外框变形，也能在电机运行时起到一定的减震作用，减少电机振动传递到安装面产生的共振噪音。

　　实际选型适配时，这款结构可以适配不同功率的单相异步电机，根据排风量需求更换不同转速的电机即可，不需要修改外框和风叶的匹配尺寸，外框的安装孔位采用长圆孔设计，允许一定的安装位置偏差，降低现场安装的对位难度。针对高湿度的使用场景，风叶和外框的结构都做了无积水凹槽设计，所有转角位置都采用圆角过渡，避免长期使用时积水积灰导致的结构腐蚀，也方便后期的清洁维护。

　　在建模过程中，风叶的曲面是通过多截面实体放样完成的，每个截面的翼型角度都经过反复调整，保证曲面的顺滑过渡，没有出现曲率突变的位置，避免后续开模或者3D打印时出现应力集中点。外框和电机安装位的配合采用了止口定位设计，电机装入时可以通过止口直接定位到同轴位置，不需要反复调整同轴度，大幅降低装配的时间成本。整个结构没有多余的装饰性特征，所有曲面和结构特征都服务于气流效率、安装便捷性和结构强度，完全满足工业通风、设备散热、民用排风等多场景的安装使用需求，不管是做小批量的定制设备配套，还是做标准化的通风配件生产，这套结构都能直接适配后续的加工工艺要求，不需要做过多的结构调整。
