内燃机进排气控制用凸轮轴结构设计

　　凸轮轴作为内燃机配气机构的核心执行部件，直接决定了发动机进排气门的开启正时、升程曲线与持续开启角度，是影响发动机充气效率、动力输出特性、燃油消耗水平与排放表现的关键结构件，广泛应用于乘用车汽油机、商用车柴油机、小型通用动力机械、摩托车发动机以及部分工业用固定式内燃机的配气系统中，部分采用凸轮驱动控制逻辑的高压燃油泵、特种自动化执行机构中也会使用同原理的凸轮轴结构实现周期性的动作输出。

　　从实际装机的功能逻辑来看，这套凸轮轴的核心作用是将曲轴传递过来的旋转运动，通过各缸对应位置的凸轮型线，转化为气门的往复直线运动，配合气门弹簧的回位作用力，精准控制每个气缸在进气冲程、压缩冲程、做功冲程、排气冲程四个工作循环中，进排气门的开启与关闭时机，确保新鲜混合气能够足量进入气缸，燃烧后的废气能够彻底排出缸外。轴端集成的传动齿轮用于和曲轴正时机构啮合，保证凸轮轴与曲轴的转速保持严格的2:1传动比，避免出现气门开闭时机错乱导致的活塞撞气门、发动机运转失准等严重故障。

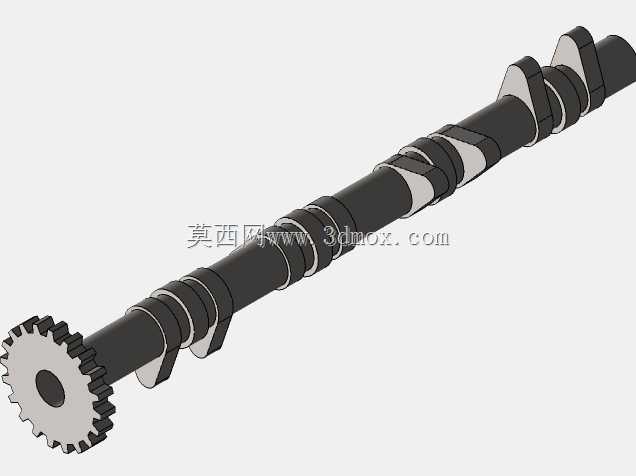

　　在结构设计层面，这套凸轮轴采用整体式轴身布局，沿轴向依次布置对应各气缸的进排气凸轮，相邻凸轮之间设置有支撑轴颈，用于装入缸盖对应的轴承座孔内，为整根轴提供多点旋转支撑，控制轴身在高速旋转过程中的挠曲变形量，避免凸轮型面与气门挺柱之间出现偏磨、接触应力超限的问题。每个凸轮的型线都经过型线优化，基圆段保证气门完全关闭时的密封贴合，缓冲段用于消除气门传动组的配合间隙，避免气门开启和落座瞬间出现冲击异响，工作段则根据发动机的动力调校需求，匹配对应的升程高度与包角范围，兼顾低转速扭矩输出与高转速功率表现。轴身与凸轮之间采用圆滑过渡结构，减少应力集中点，提升轴的抗疲劳强度，适配发动机长时间高转速运转的载荷工况。

　　从安装边界与尺寸匹配的角度来看，设计时首先需要保证整根轴的总长度与发动机缸盖的凸轮轴安装腔室长度匹配，各支撑轴颈的直径与缸盖轴承孔的尺寸公差符合配合要求，通常采用间隙配合保证轴能够灵活转动，同时控制配合间隙避免机油泄漏量过大。各凸轮的周向安装角度严格对应各缸的点火顺序，确保相邻气缸的进排气动作不会出现干涉，轴端齿轮的定位键槽位置与正时标记对齐，方便装机时的正时校对操作。轴的轴向尺寸链需要预留合适的轴向窜动间隙，避免轴受热膨胀后出现卡滞，同时轴向定位结构要能够承受斜齿轮传动产生的轴向推力，保证轴的轴向位置稳定。凸轮型面的表面粗糙度与硬度需要满足耐磨要求，通常会对凸轮表面进行淬火处理，降低长期运转过程中的磨损量，延长部件的使用寿命。

　　在实际建模过程中，需要重点关注凸轮型线的坐标点精度，确保生成的凸轮曲面与设计的升程曲线完全一致，避免型线偏差导致的气门升程不足、开闭正时偏移问题；轴身各段的同轴度公差需要在建模时通过基准统一进行控制，保证各支撑轴颈、凸轮安装位的同轴度符合设计要求，减少高速旋转时的不平衡量；轴端齿轮的参数需要与正时传动系统的匹配齿轮参数保持一致，保证啮合侧隙、传动比符合设计要求，避免出现传动异响、正时跳齿的问题。同时还要考虑润滑结构的布置，在轴颈位置对应缸盖油道的位置设置油孔，将压力机油引入支撑面与凸轮型面，形成有效油膜降低摩擦磨损。
