可转位球头铣刀加工刀具结构设计

这款球头铣刀属于插入式可转位铣削刀具，主要应用于模具型腔加工、复杂曲面零件的半精与精加工作业场景，在汽车覆盖件模具、压铸模具、航空航天结构件的曲面铣削工序中应用极为广泛，尤其适配凹凸异形3D轮廓的加工需求，能够在多轴联动加工中心上完成陡峭面、平缓曲面、过渡圆角的连续走刀加工，相比普通平底立铣刀，其球头切削刃可在不同走刀角度下保持恒定的切削线速度，大幅降低曲面加工后的残留高度，减少后续抛光工序的工作量。

从结构设计逻辑来看，该刀具采用分体式装配结构，排屑切削部分采用硬质合金刀片或整体硬质合金切削单元，刀体本体采用铸铁类材料加工成型，这种设计一方面能够降低硬质合金材料的消耗，控制刀具制造成本，另一方面铸铁刀体具备更好的减震性能，在大悬伸加工时能够抑制切削颤振，提升加工表面质量。刀具下端的球头半径为刀具公称直径的二分之一，这一尺寸设计是球头铣刀的核心参数边界，直接决定了刀具可加工的内圆角最小半径，选型时需要确保球头半径小于待加工零件的最小内凹圆角尺寸，避免出现过切或加工不到位的问题。

安装连接部分采用标准刀柄接口，从模型结构来看适配常见的数控刀柄装夹形式，安装时需要保证刀柄与主轴端面的贴合精度，控制悬伸长度在合理范围内，过长的悬伸会导致刀具刚性下降，在大进给切削时容易出现让刀、崩刃的问题。刀体上设计有刀片定位与锁紧结构，刀片安装时需要保证定位面完全贴合，锁紧力矩符合工艺要求，避免高速旋转时刀片飞出引发安全事故，同时可转位刀片的设计能够在刀片磨损后快速更换，无需重新对刀，大幅缩短换刀辅助时间，适合批量零件的连续加工作业。

切削刃的排布经过动平衡优化，相邻刀片的切削刃在轴向、径向存在合理的重叠量，能够保证走刀过程中切削力的平稳过渡，避免出现周期性的切削冲击。刀体上设计有内冷通道接口，可接入机床的高压冷却系统，切削时冷却液能够直接喷射到切削区域，快速带走切削热，同时辅助冲排切屑，避免切屑在球头容屑槽内堆积造成二次切削，划伤已加工表面。在实际加工应用中，针对不同的被加工材料，需要匹配对应的切削参数：加工普通钢材时可采用中等切削速度配合适中进给，加工淬硬模具钢时需要降低切削速度、减小每齿进给量，加工铝合金等有色金属时可适当提高切削线速度，同时采用锋利刃口的刀片避免积屑瘤产生。

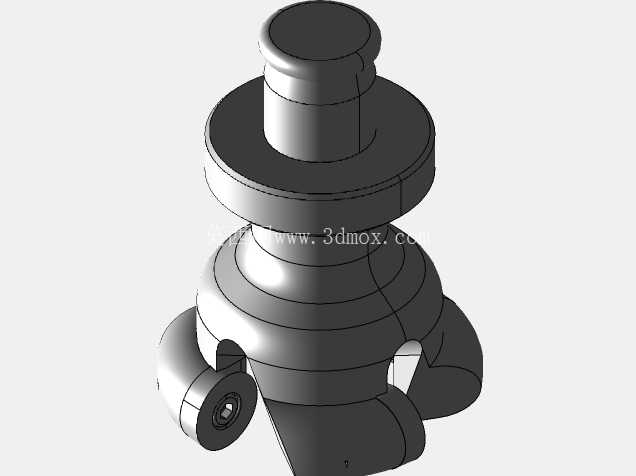

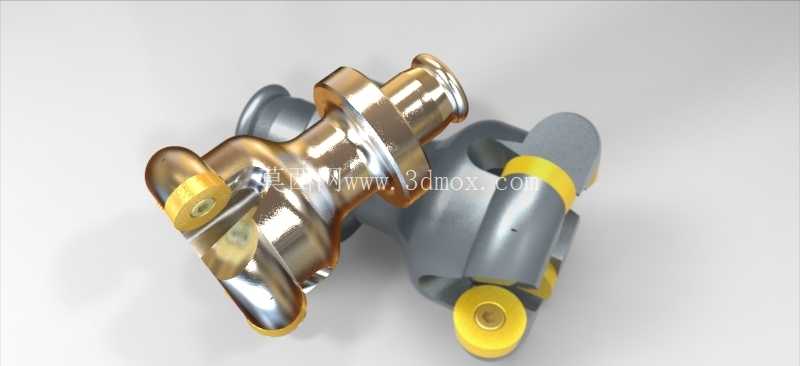

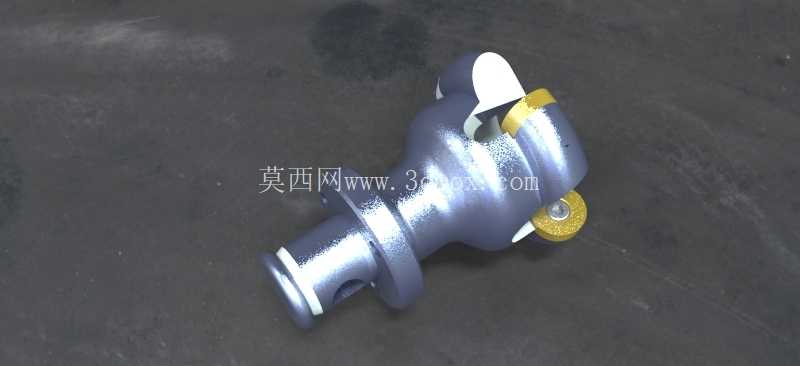

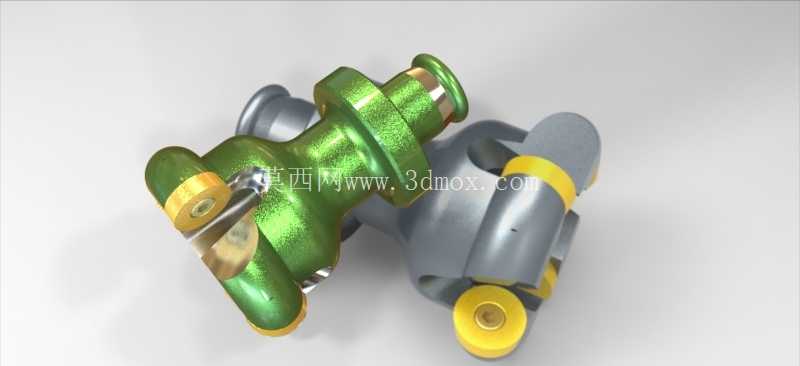

从建模角度来看，该模型完整还原了刀体的装夹定位面、刀片安装槽、锁紧结构、切削刃轮廓以及容屑槽的空间曲面，在进行加工仿真时，可直接导入该模型进行刀路碰撞检查，验证刀具与工件、夹具之间是否存在干涉，尤其是在五轴加工的复杂刀路中，精准的刀具模型能够有效避免仿真误差导致的实际加工撞机问题。刀体上的各个装配尺寸都严格遵循刀具行业的通用公差标准，刀片安装槽的定位面精度直接决定了刀片安装后的径向跳动、轴向跳动量，进而影响加工后的表面质量与刀具使用寿命，设计时需要对安装槽的形位公差提出严格要求，加工过程中需要采用高精度磨削工艺保证槽位精度。
