金色款苹果iPhone6Plus整机结构三维数模

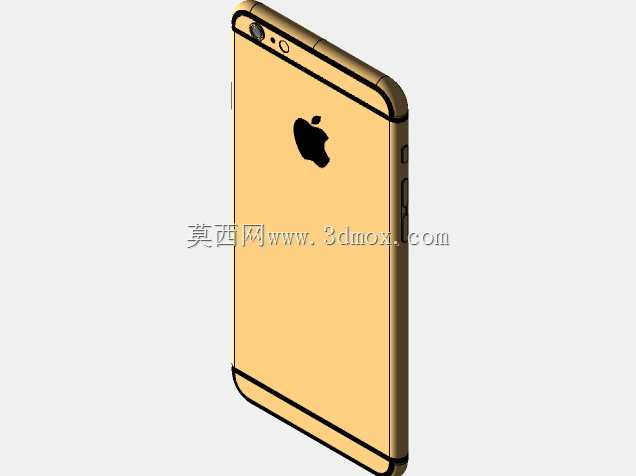

　　日常做消费电子结构建模时，这类直板大屏智能手机的数模常被用作周边配件设计的基准参照，不管是做保护壳开模前的结构拟合、贴膜定位治具的轮廓校准，还是桌面支架、车载夹持类配件的尺寸匹配，都需要精准还原整机的外轮廓与接口位置，避免后续配件生产出现装配偏差。这款数模还原的是5.5英寸大屏直板机型的整机外观结构，建模时优先保证了外轮廓曲面的顺滑度，背部的苹果标识区域做了下沉式的曲面贴合处理，和机身背部的弧面过渡自然，不会出现棱角突兀的问题，对应实际生产中金属后盖logo镶嵌的工艺预留位。机身侧边的按键位置做了精准的位置还原，包括侧边的音量加减键、静音拨片、电源键的凸起高度与按压行程预留空间都做了对应结构，在做带按键位的保护套建模时，

　　可以直接提取侧边曲面做偏移，不用反复测量按键的相对位置。顶部与底部的天线注塑条位置也做了分色结构还原，对应实际机型的天线断点位置，做金属边框类配件时可以直接参考这些断点位置做绝缘避让，避免影响手机信号接收。机身背部的摄像头模组区域做了凸起结构还原，摄像头的开孔位置、双色温闪光灯的小圆孔位置、降噪麦克风的小孔位置都和实际机型的排布一致，做镜头保护圈、背部贴膜类设计时，可以直接匹配开孔位置，不用反复调整坐标。机身底部的扬声器开孔、Lightning接口开孔、3.5mm耳机孔的位置与孔径都做了等比例还原，做底部防尘塞、充电底座类配件时，可以直接对齐接口位置做配合结构，保证插拔顺畅不会卡滞。建模过程中对机身的R角处理做了反复调整，

　　四个边角的圆弧曲率和实际握持时的轮廓贴合，做软质保护套的边角缓冲结构设计时，可以直接沿用这个R角做加厚处理，保证保护套安装后和机身贴合无翘边。机身正面的屏幕盖板边缘做了2.5D弧面的过渡处理，弧面的下垂高度和实际屏幕的边缘弧度匹配，做钢化膜类产品建模时，可以直接贴合这个弧面做边缘的弧度处理，避免出现白边、贴合不牢的问题。整个数模的装配基准统一在机身中框的分型面上，拆分不同零件时可以直接以这个分型面做分割，对应实际生产中前壳、中框、后盖的装配间隙预留，不管是做整机的结构拆解演示，还是做维修类的工装夹具设计，都能直接调用对应位置的结构面做定位。日常做结构设计练习时，这类消费电子的整机数模也适合用来练习曲面建模、薄壁结构处理、

　　外观分色面的拆分技巧，尤其是机身背部的大弧面和侧边的直面过渡区域，需要调整曲面的连续性才能达到顺滑的效果，反复调整曲率的过程也能提升对G2连续曲面的把控能力。在做产品展示类的渲染工作时，这个数模的分层面已经做了提前拆分，可以直接给不同面赋予金属、塑料、玻璃的材质，不用重新拆分面组，节省渲染前的处理时间。需要注意的是，这个数模侧重外观结构与外部接口的还原，内部的主板、电池、排线等结构没有做细化处理，适合做外部配件设计、外观结构参考使用，如果需要做内部结构的堆叠设计，还需要补充内部元器件的尺寸参数做进一步细化。另外机身的厚度尺寸也做了等比例还原，对应实际机型的握持厚度，做超薄类保护壳设计时，可以直接参考这个厚度做内壁的偏移量计算，保证保护套的壁厚均匀，不会出现局部过厚导致握持感臃肿的问题。
