带防滑环筋的便携塑料饮水瓶结构设计

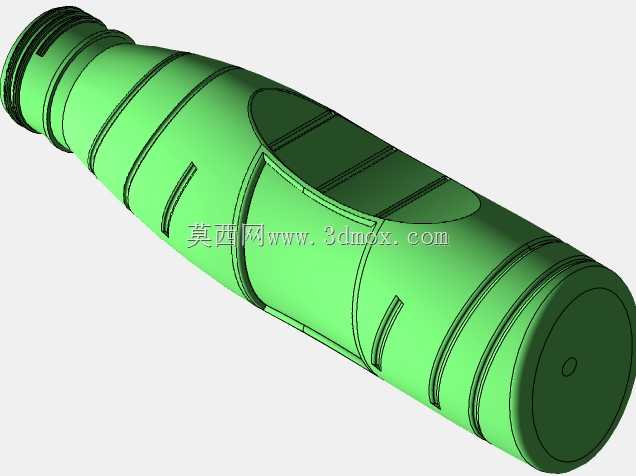

　　这款塑料饮水瓶的三维结构设计，核心围绕日常户外携带、办公桌面使用、运动场景补水等多场景的实际使用需求展开，在结构层面做了多维度的适配优化。瓶身整体采用回转体基础构型，在直筒基础上做了分段式的环向凸起筋条设计，这些筋条并非单纯的装饰结构，首先承担的是防滑握持的功能：当使用者手部沾有水渍、汗液时，环筋之间形成的凹陷区域可以增加指腹与瓶身的接触摩擦力，避免单手握持时出现打滑脱手的情况；同时环向筋条作为瓶身的加强结构，能够在不增加整体壁厚的前提下，大幅提升瓶身的径向抗挤压能力，减少灌装、运输、堆叠过程中因外力挤压导致的瓶身变形、凹瘪问题，降低薄壁塑料件的结构失效概率。瓶口位置采用标准的螺纹接口结构，螺纹的导程、

　　牙型高度都匹配市面主流的旋盖尺寸，不需要单独开模定制配套瓶盖，能够直接适配通用的塑料防盗盖、运动吸嘴盖等不同类型的封口配件，大幅降低后续的生产配套成本。瓶口根部做了加厚的过渡圆角处理，避免螺纹段与瓶身主体衔接位置出现应力集中，在旋紧瓶盖的扭矩作用下，不会出现根部开裂的问题。瓶身中段做了局部的内凹平面设计，这个结构一方面可以预留贴标位置，让产品标签能够平整贴合，不会因为瓶身的圆弧曲面导致标签起翘、褶皱；另一方面这个内凹区域也可以作为握持时的拇指定位点，使用者单手握持时拇指自然落在该平面上，能够更稳定地控制瓶身倾斜角度，倒水或者直接饮用时更容易控制水流速度，避免出水过快呛到或者洒漏。瓶底位置采用内凹的圆弧底设计，

　　中心位置设置了细小的定位凸点，这个结构适配注塑或者吹塑生产时的模具顶出定位需求，同时内凹的瓶底能够让瓶身放置在桌面时，边缘的环形支撑面均匀接触桌面，即使桌面存在轻微的不平整，也能保证瓶身放置稳定，不会出现晃荡、倾倒的情况；另外内凹结构也预留了瓶身冷却收缩的变形余量，避免生产过程中瓶底冷却不均导致的向外凸起，导致放置不稳的问题。从安装边界与尺寸适配的角度来看，瓶身的最大外径控制在常规汽车杯架、自行车水壶架的适配尺寸范围内，整体长度也符合日常背包侧袋的深度要求，不需要额外调整携带配件的尺寸就可以直接适配现有各类携带场景的安装空间。瓶身内部的流道做了顺滑的圆弧过渡，没有突兀的直角结构，一方面在灌装饮品时不容易残留液体，

　　清洗时也能够让水流顺利冲刷到所有内壁位置，减少污渍残留的死角；另一方面顺滑的内壁也能提升吹塑生产时的材料流动均匀性，避免局部壁厚过薄导致的强度不足问题。在壁厚设计上，瓶身主体采用均匀的薄壁设计，在环筋位置、瓶口位置、瓶底支撑位置做了局部加厚，既控制了整体的材料用量，降低单件产品的原料成本，又在受力集中的关键位置保证了足够的结构强度，兼顾了轻量化与结构可靠性的需求。这款水瓶的结构设计没有多余的复杂构型，所有的外形特征都对应实际使用或者生产环节的具体需求，没有为了造型增加不必要的结构，既能够满足日常使用的功能要求，也适配规模化塑料生产的工艺要求，不需要复杂的模具结构就可以实现批量生产。
