管道式离心通风机内部结构三维设计

项目分类:通用机械零部件 发布时间:2021-11-21 ID:402072
  • 管道式离心通风机内部结构三维设计
  • 管道式离心通风机内部结构三维设计
  • 管道式离心通风机内部结构三维设计
  • 管道式离心通风机内部结构三维设计
  • 管道式离心通风机内部结构三维设计
  • 管道式离心通风机内部结构三维设计
  • 管道式离心通风机内部结构三维设计
  • 管道式离心通风机内部结构三维设计
  • 管道式离心通风机内部结构三维设计
  • 管道式离心通风机内部结构三维设计
  • 管道式离心通风机内部结构三维设计
  • 管道式离心通风机内部结构三维设计
  • 管道式离心通风机内部结构三维设计
  • 管道式离心通风机内部结构三维设计
  • 管道式离心通风机内部结构三维设计
  • 管道式离心通风机内部结构三维设计
  • 管道式离心通风机内部结构三维设计
  • 管道式离心通风机内部结构三维设计
  • 管道式离心通风机内部结构三维设计
  • 管道式离心通风机内部结构三维设计
  • 管道式离心通风机内部结构三维设计
  • 管道式离心通风机内部结构三维设计
  • 管道式离心通风机内部结构三维设计
  • 管道式离心通风机内部结构三维设计
  • 管道式离心通风机内部结构三维设计
  • 管道式离心通风机内部结构三维设计
  • 管道式离心通风机内部结构三维设计

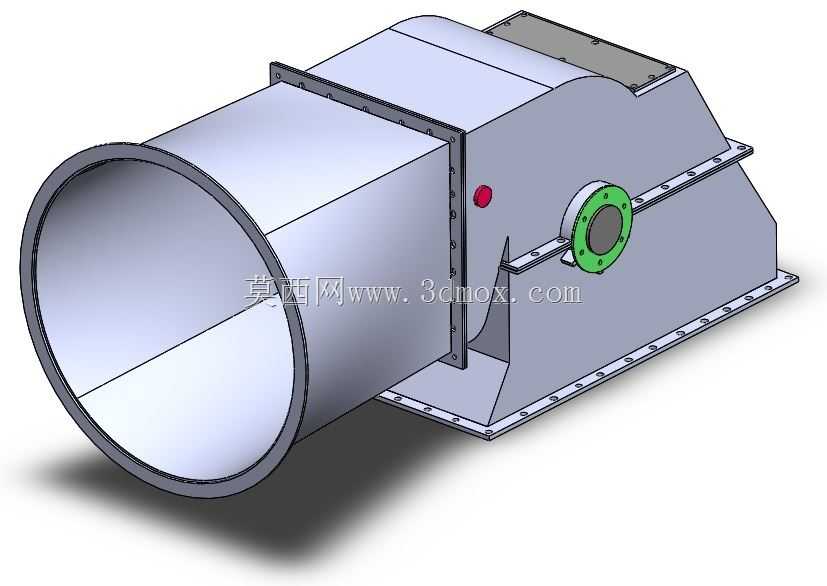

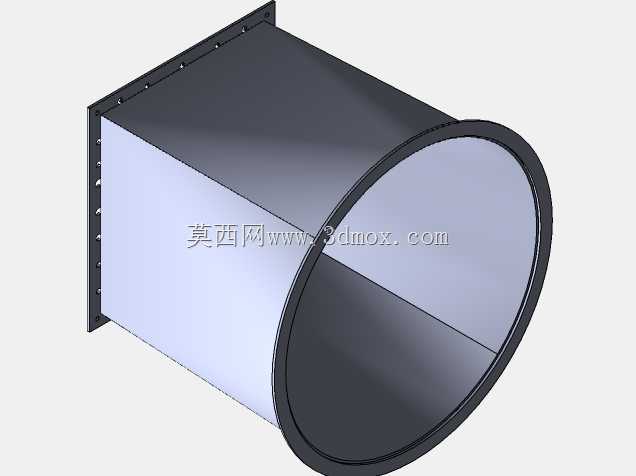

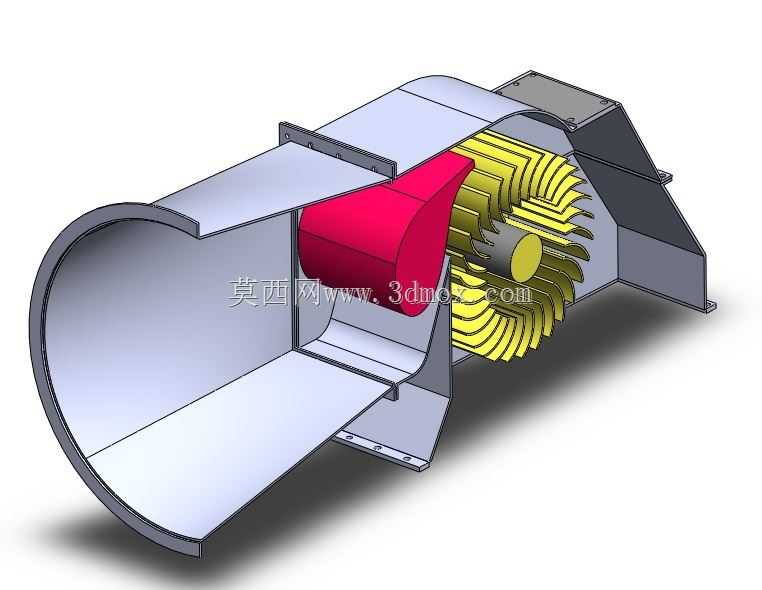

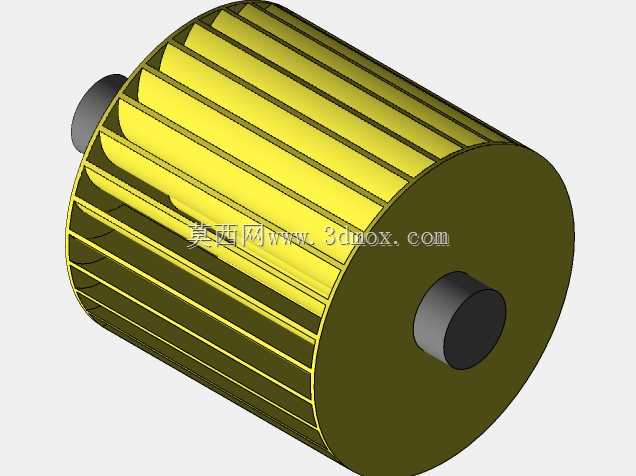

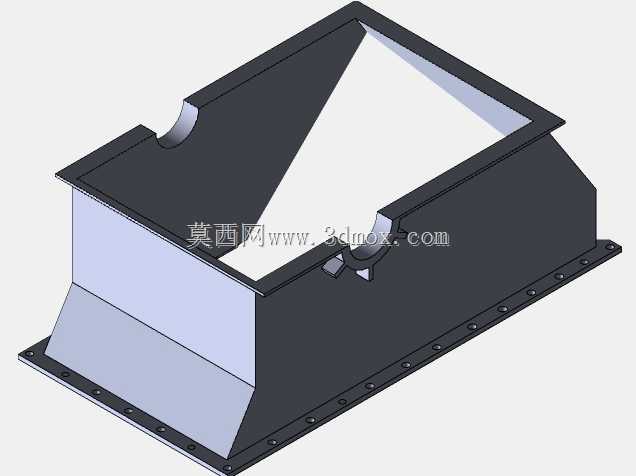

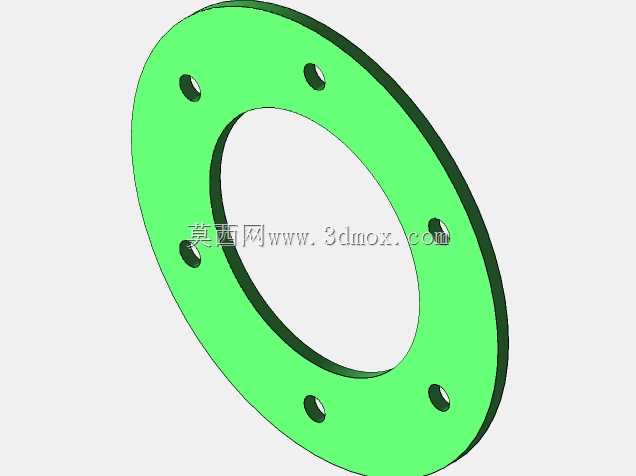

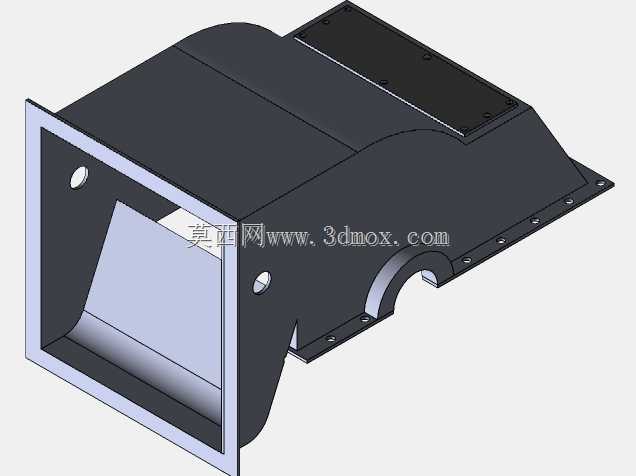

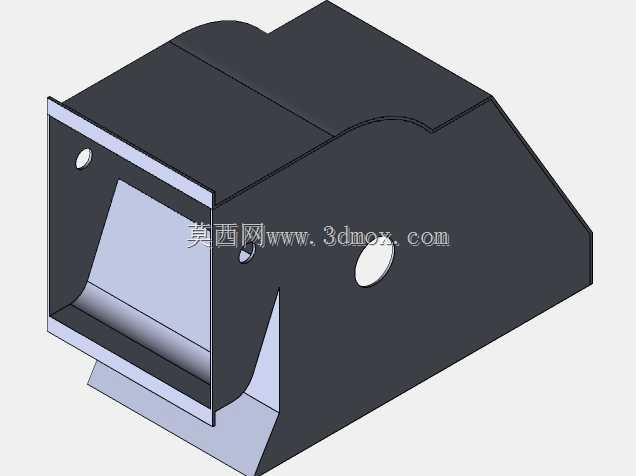

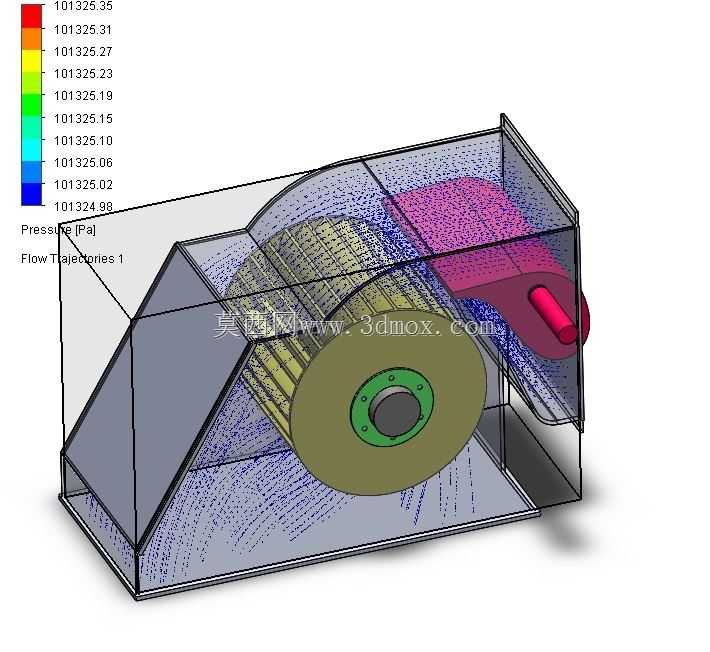

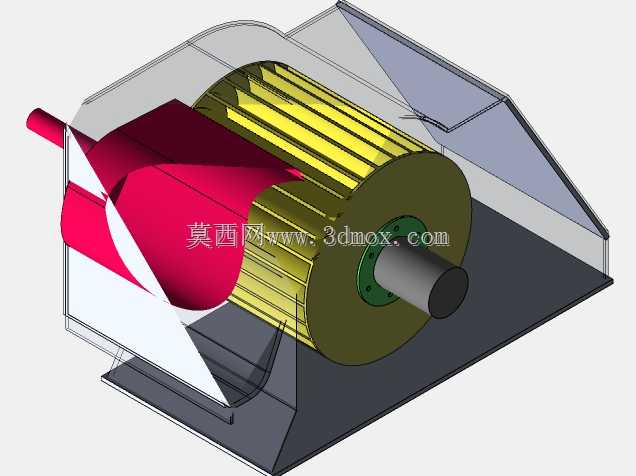

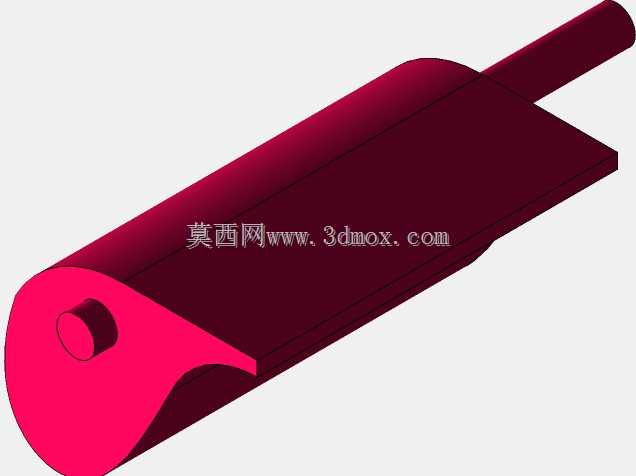

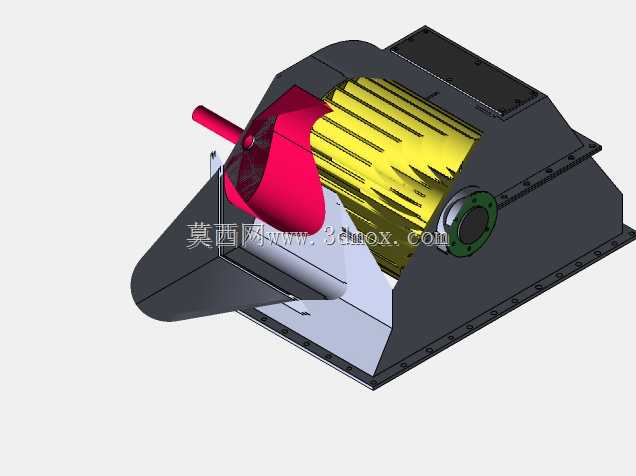

  该结构为管道直连式离心通风单元,主要应用在工业厂房排风、除尘系统支管增压、暖通空调送风段、工艺设备散热排风等场景,适配圆形通风管道的直连安装需求,无需额外变径转接件即可对接同管径的通风管路,减少管路沿程阻力损失。从结构组成来看,整体采用同轴式布局,外部为等径圆柱形风筒,风筒两端设置法兰连接边,法兰边预留均匀分布的螺栓过孔,可直接与相邻管道段通过螺栓紧固,法兰面可根据使用场景加装橡胶密封垫降低漏风率。风筒内部靠近进风侧设置流线型导流锥,导流锥采用大曲率弧面过渡,表面做光滑处理,作用是将轴向进入的气流平稳导向周边的叶轮区域,避免进风段产生涡流区,降低进风阻力与气动噪声。叶轮部分采用后向式离心叶片结构,叶片沿轮毂周向均匀排布,

  叶片型线经过气动优化,进风边做圆角处理,出风边与风筒内壁保留均匀的径向间隙,间隙控制在叶轮直径的千分之五以内,既避免叶轮运转时与风筒刮擦,又能减少间隙处的气流回流损失。叶轮轮毂与驱动电机的输出轴直连,电机安装在风筒出风侧的支架上,支架采用辐条式结构,三根支撑筋沿周向120度均匀分布,支撑筋截面采用流线型设计,减少对出风气流的阻挡,同时保证电机安装的同轴度,避免运转时产生动不平衡振动。设计过程中首先根据目标风量、风压参数确定叶轮直径与叶片数量,通过流道截面核算确定风筒内径与导流锥的型线参数,导流锥的最大直径与轮毂直径匹配,锥段长度覆盖叶轮进风侧的轴向投影范围,确保所有进风气流都能顺畅进入叶片流道。安装边界方面,

  风筒整体长度控制在管径的1.8倍左右,两端法兰的螺栓孔中心圆直径与同规格标准通风管道法兰一致,安装时需保证设备两端的管路同轴度偏差不超过1.5毫米,避免额外的管路应力作用在风筒壳体上导致变形。叶轮做动平衡校验,平衡等级达到G6.3级以上,适配常规工业通风场景的转速要求,运转时的振动速度有效值控制在4.5mm/s以内。风筒壳体采用薄钢板折弯焊接成型,焊缝做打磨平滑处理,内部无突出的焊瘤或毛刺,避免干扰气流流动。出风侧的电机支架与风筒内壁采用满焊连接,焊接后做应力消除处理,避免长期运转后支架变形导致电机轴偏斜。该结构相比传统的皮带传动式离心风机,省去了皮带轮与传动箱的结构,整体轴向尺寸更短,适合安装空间局促的管道夹层、

  设备内部排风等场景,传动效率更高,日常维护仅需定期检查轴承润滑情况与叶轮积灰状态,维护工作量更低。在除尘系统应用中,该结构可作为支管增压单元使用,当除尘管路长度较长、支管段阻力过大时,加装该通风单元可提升支管段的抽风风速,避免粉尘在管路内沉积;在工艺设备散热场景中,可直接对接设备的排风接口,将设备内部产生的热空气直接排至室外,风筒内的导流结构可避免热空气在进风侧形成涡流,提升散热排风的效率。设计时还考虑了不同工况的适配性,当输送含尘浓度较高的气体时,叶片可采用耐磨钢板制作,叶片表面做耐磨涂层处理,降低粉尘对叶片的冲刷磨损;当输送腐蚀性气体时,风筒与叶轮可采用不锈钢材质或做防腐涂层处理,适配不同的工艺介质需求。
