厂区物料转运四轮平板拖车结构

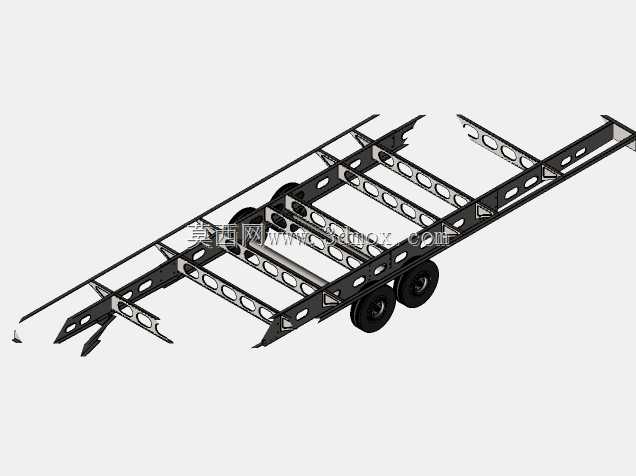

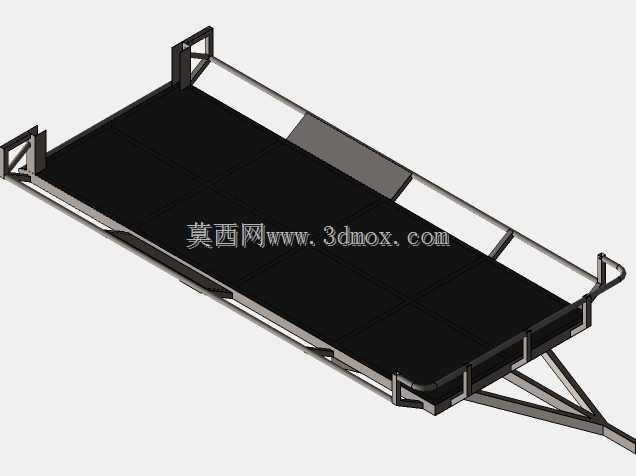

　　在离散制造厂区的物料跨工序转运、仓储库区的批量货品移位、物流场站的短驳接驳场景里，这类四轮平板拖车是无动力转运载具里应用占比极高的品类，它本身不带动力单元，完全依靠叉车、牵引车等动力设备拖挂行进，适配厂区内部硬化路面的固定路线转运需求，能大幅降低人工单件搬运的劳动强度，提升单元化载具的转运效率。从结构设计逻辑来看，这类拖车的核心承载框架采用矩形钢管拼焊成型，主纵梁选用壁厚足够的矩形管沿行进方向通长布置，横梁按照等间距排布与纵梁满焊连接，形成整体刚性的承载底盘，台面铺设花纹钢板做防滑处理，避免转运过程中物料放置后出现滑移，底盘框架的焊接位置全部做满焊后打磨焊渣，关键受力节点额外加焊三角形加强筋，避免长期重载拖行出现焊缝开裂的问题。

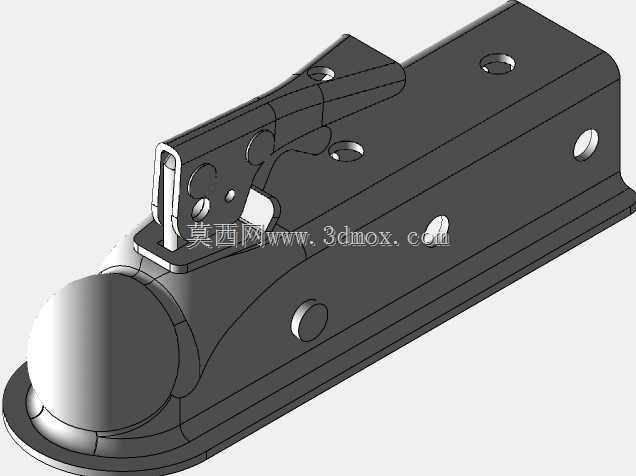

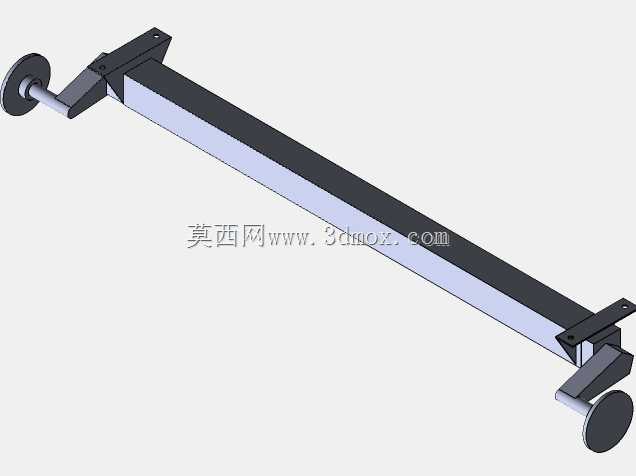

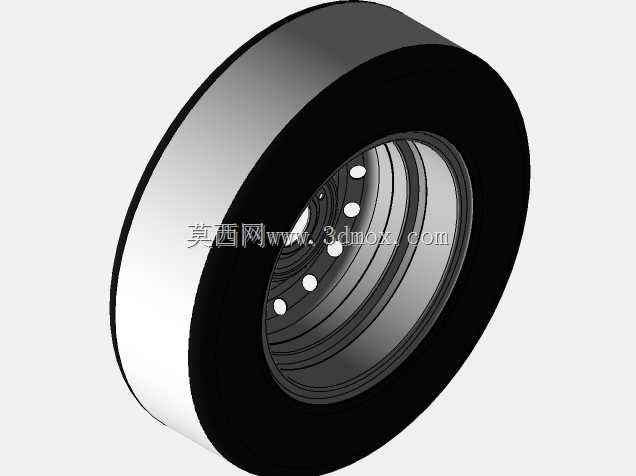

　　行走轮组的布置是这类拖车设计的核心要点，四个行走轮分别安装在底盘四角的轮架上，前轮组采用带回转支承的转向轮架，能够跟随牵引车的牵引方向实现大角度偏转，最小转弯半径可以控制在车身长度的1.2倍左右，适配厂区内部较窄的通道转弯需求，后轮组采用固定轮架，沿行进方向固定安装，保证拖行过程的直线行驶稳定性，轮组的轮面选用高弹性聚氨酯材质，既能够在硬化水泥、环氧地坪路面行驶时不损伤地面，又能提供足够的滚动摩擦力，避免坡道停靠时出现溜滑，轮轴处选用密封型深沟球轴承，预先填充润滑脂，减少日常维护的频次，适配厂区多尘的使用环境。牵引连接结构设置在车架前端的居中位置，采用插销式牵引钩结构，牵引销做调质热处理提升表面硬度，避免频繁挂接出现磨损变形，

　　牵引钩与车架主纵梁直接焊接连接，挂接位置的高度匹配常规厂区牵引车、叉车尾部的牵引接口高度，不需要额外调整挂接位置就能快速完成连挂，部分同类型拖车还会在车架尾部设置同样规格的牵引接口，能够实现多台拖车串联拖行，一次性转运多批次物料，适配大批量物料的转运需求。从安装边界和尺寸适配来看，这类拖车的台面高度通常控制在300到400毫米区间，和厂区常用的塑料周转托盘、钢制料架的底部高度匹配，方便使用手动液压叉车直接将托盘物料装卸到拖车上，不需要额外调整装卸高度，车身宽度控制在1.2米到1.5米区间，适配厂区内部1.8米宽的标准人行及物流通道通行，车身长度根据额定承载吨位不同，从1.5米到3米不等，额定承载1吨的小型拖车长度多为1.5米，

　　额定承载3吨的中型拖车长度多为2.5米，轮距比车身宽度窄200毫米左右，避免轮组超出车身宽度在通道内剐蹭周边设备。在制动设计上，这类无动力拖车通常配备随动制动结构，当牵引车减速时，牵引杆的位置变化会触发后轮的机械制动机构，避免多车串联拖行时出现追尾碰撞，驻车时可以手动扳动后轮的制动锁止手柄，将轮组锁止固定，避免停放在有坡度的路面时出现溜车。日常使用过程中，这类拖车不需要额外的动力维护，只需要定期检查轮组轴承的润滑状态、牵引销的磨损量、车架焊缝的开裂情况，就能保持长期稳定的运行状态，相比自带动力的转运车辆，它的购置成本和使用成本都更低，适合厂区内部固定路线的常态化物料转运作业，也可以根据实际使用需求在台面上加装物料围挡、货架固定座等附属结构，适配不同类型物料的转运需求，比如转运桶装物料时加装环形挡圈，转运箱装零件时加装侧边护栏，转运长型管材时加装两端延伸支架，结构拓展性极强。
