马诺希德鲁阿利科阵线性制动机构

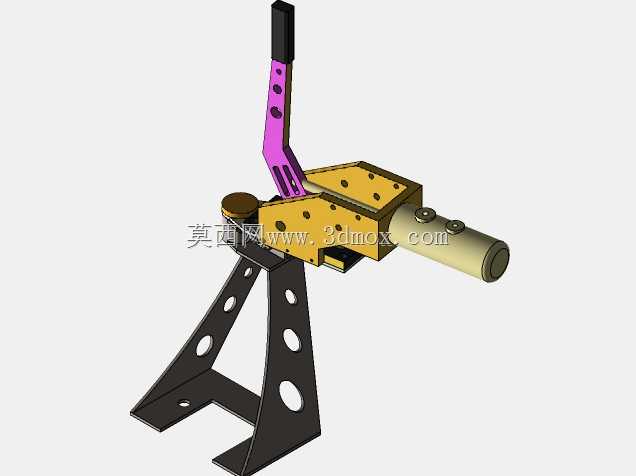

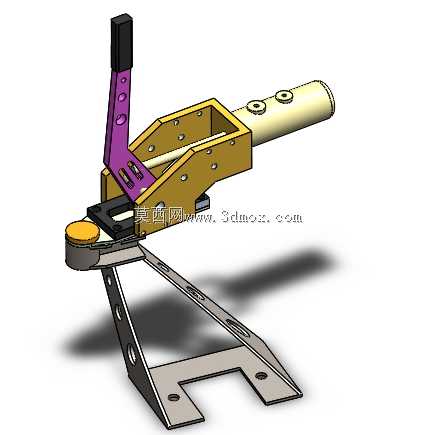

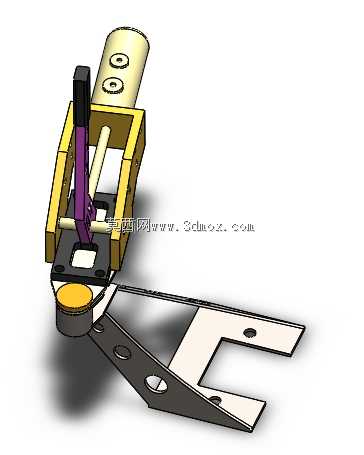

　　该制动机构属于线性触发式制动执行组件，核心应用场景覆盖轻载输送线的工位止停、小型工装夹具的位置锁止、手动操作设备的行程限位制动环节，在需要小行程快速触发制动的工位上，相比传统鼓式、盘式制动结构，占用安装空间更小，触发动作行程更短，适配手动触发、轻载气动触发的低负载制动需求。从功能特性来看，该机构采用杠杆式力传递路径，触发端的线性推杆接收轴向输入力后，通过中部的铰接支架将力传导至下端的制动压头，压头端面贴合配套的摩擦制动面即可完成锁止，松开触发力后，内置的复位杆件可带动压头快速回位，解除制动状态，整个动作行程控制在15mm以内，触发力仅需20N即可达到额定制动锁止力，适配人工手动操作的力输出范围，不会出现操作费力的问题。

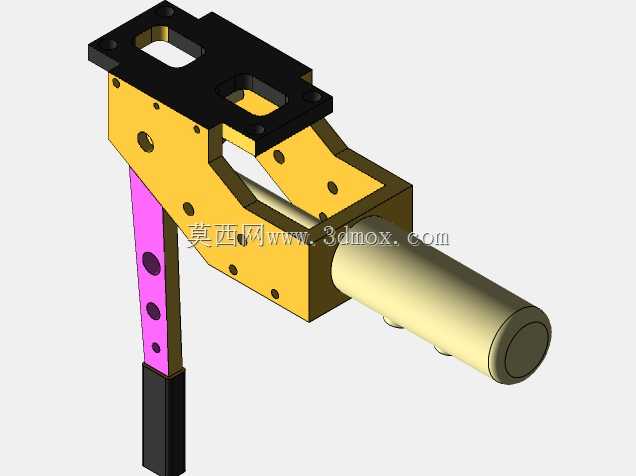

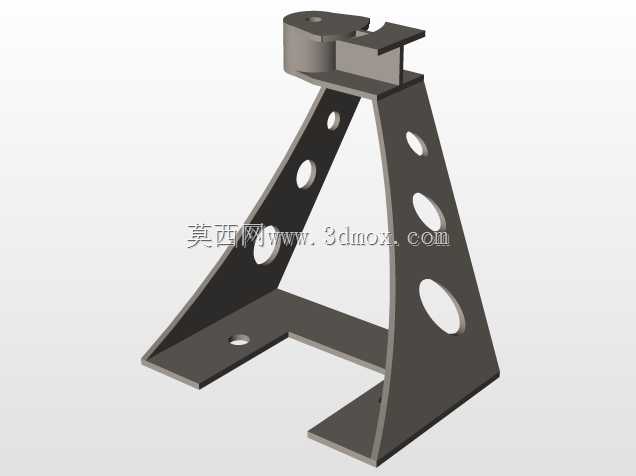

　　设计过程中优先考虑了安装适配性，上部的圆柱安装座可直接插入对应直径的安装管套内，通过座体上的两个径向定位孔完成销接固定，不需要额外加工复杂的安装法兰，下部的L型安装支架预留了三个沉头安装孔，可直接通过螺栓固定在设备的安装基准面上，安装基准面的平面度要求控制在0.1mm以内即可保证制动压头与摩擦面的贴合度，不需要额外做安装面的精加工处理，降低了配套设备的加工成本。结构设计上，两侧的黄色支撑侧板采用对称式布局，铰接孔位做了同轴度公差约束，保证推杆上下运动时不会出现卡滞，紫色的推杆部件做了表面耐磨处理，减少长期往复运动带来的磨损量，下部的制动压头采用可拆卸式设计，摩擦片磨损后可单独更换压头组件，不需要拆解整个机构，降低后期维护成本。

　　从安装边界尺寸来看，整个机构的总高度控制在120mm以内，横向最大宽度为65mm，下部L型支架的伸出长度为80mm，安装时上部圆柱座的轴线需要与下部制动摩擦面保持垂直，垂直度公差控制在0.2mm以内，即可保证制动时压头受力均匀，不会出现偏磨导致的制动力衰减问题。在实际工况适配中，该机构可适配的环境温度范围为-10℃到60℃，不适合在有强腐蚀介质、高粉尘磨粒的环境下直接使用，若要在粉尘较多的工况下使用，可在推杆位置加装防尘护套，避免磨粒进入铰接缝隙导致动作卡滞。力传递路径的设计上，特意将杠杆的力臂比设置为1:3，输入端施加较小的力即可在输出端获得足够的制动力，既保证了制动锁止的可靠性，又不会因为触发力过大导致操作疲劳，

　　铰接位置的销轴采用间隙配合，配合间隙控制在0.02mm到0.05mm之间，既保证运动灵活，又不会因为间隙过大导致制动行程出现虚位。复位杆件的预紧力经过匹配设置，既可以保证松开触发力后压头完全回位，不会出现拖磨现象，又不会因为预紧力过大导致触发操作需要额外克服弹簧力。整个机构的所有外露部件都做了圆角处理，没有尖锐的棱角，避免手动操作时出现磕碰划伤的问题，符合手动操作设备的安全设计要求。在配套选型时，需要根据实际需要的制动力匹配对应的摩擦片材质，若需要更大的制动力，可更换摩擦系数更高的摩擦片，不需要改动整体的结构尺寸，适配性较强。
