适配3306D发动机的卡特彼勒热交换器结构

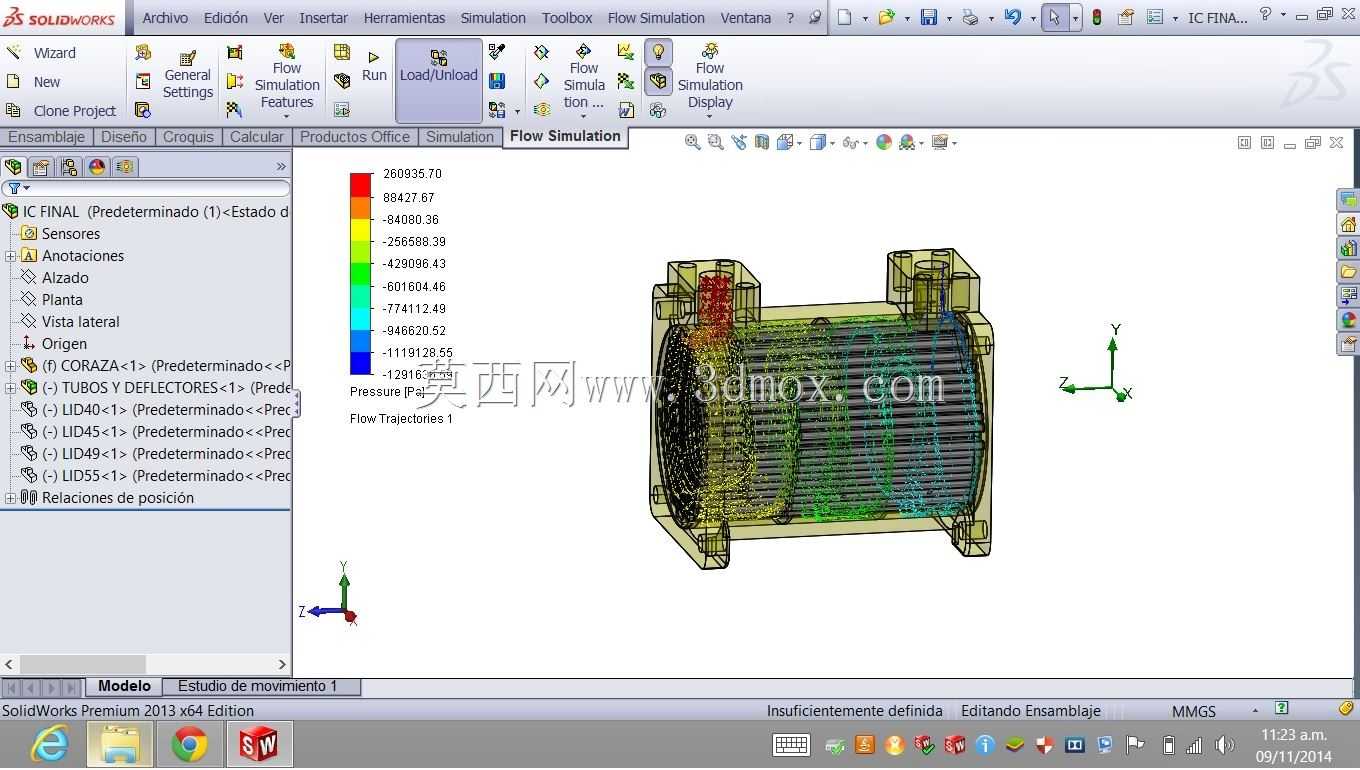

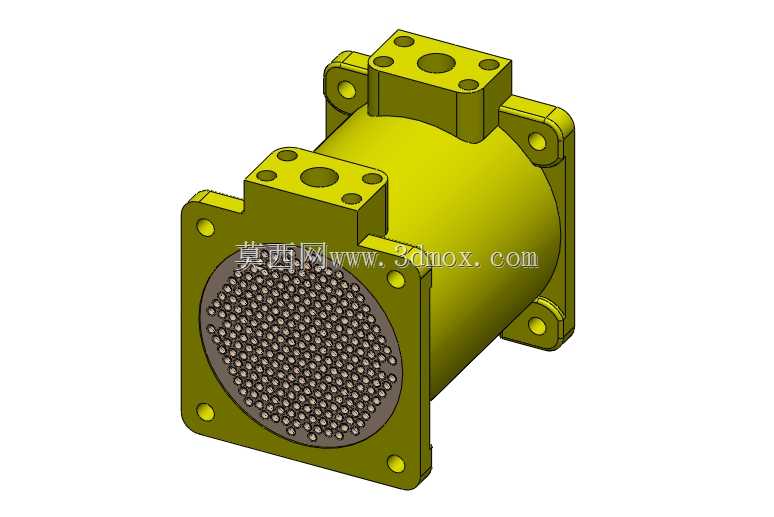

　　在重型柴油动力系统的热管理回路中，这类适配3306D发动机的管壳式热交换器，是保障动力单元持续稳定输出的核心换热部件，常见于工程机械设备的动力舱配套、固定式柴油发电机组的冷却系统、重型矿用卡车的发动机散热回路中，承担着高温机油与冷却介质之间的热量传递功能，避免发动机运动副因油温过高出现润滑失效、密封件老化加速、配合间隙超差等故障。从结构设计逻辑来看，该热交换器采用卧式筒形壳体布局，两端设置带安装孔的方形法兰连接端，法兰端面上均匀分布的螺栓过孔，完全匹配3306D发动机侧对应的安装接口定位尺寸，安装时无需额外加工转接板，可直接通过螺栓紧固完成对接，法兰端面预留的密封槽可适配耐油橡胶垫片或金属缠绕垫片，

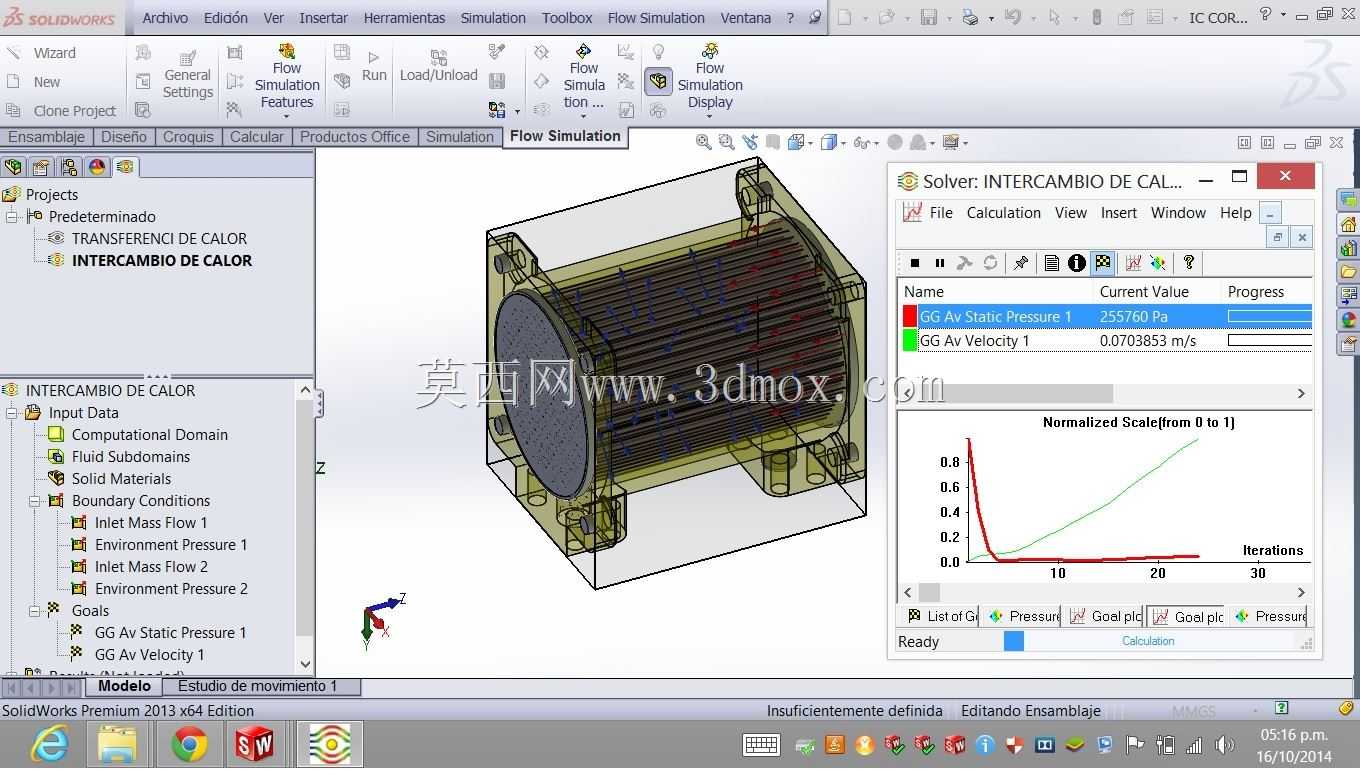

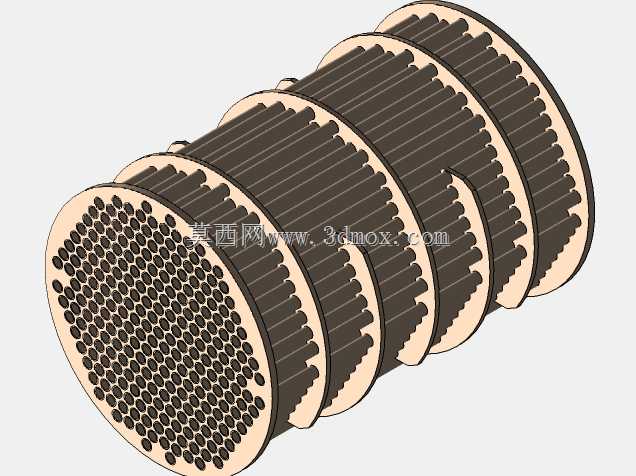

　　在发动机持续振动的工况下仍能保证介质密封无泄漏。壳体两端的法兰端面上，除了主流通孔外，还设置了多个不同孔径的旁通接口，分别用于接温度传感器、泄压管路、排气螺塞，方便运维过程中对换热状态进行实时监测，也能在系统初次充液时排出腔体内的积存空气，避免气阻导致换热效率下降。核心换热区域采用密集管束阵列结构，管束两端通过胀接工艺固定在端板上，高温机油从壳体一侧的入口进入管程，在管束内部流动过程中，将热量传递给壳程内循环的冷却液，降温后的机油从另一侧出口回流至发动机润滑主油道，冷却液则通过壳体侧面的接口接入发动机冷却循环回路，带走的热量最终通过前端散热器散入空气中。设计过程中充分考虑了发动机舱内的安装边界，

　　筒形壳体的外径尺寸控制在适配动力舱预留安装空间的范围内，壳体侧面的两个安装支耳带有定位销孔与螺栓过孔，可将热交换器整体固定在发动机缸体侧的安装支架上，支耳与壳体之间设置了加强筋结构，能够承受设备运行过程中的持续振动载荷，避免长期使用后出现焊缝开裂、连接松动的问题。管束的排布经过流场仿真优化，在有限的壳体容积内最大化换热接触面积，同时控制介质流动阻力在发动机机油泵、水泵的许用压力范围内，不会额外增加动力附件的工作负载。端板上的管束孔采用高精度铰孔加工，保证每根换热管安装后的垂直度与位置度，避免胀接过程中出现管壁损伤、密封不严的问题。在实际选型匹配过程中，这类热交换器的换热功率完全匹配3306D发动机在额定转速、

　　满负载工况下的散热量需求，即使在夏季高温环境、设备连续大负荷作业的场景下，也能将机油温度稳定在合理工作区间，保障发动机各摩擦副始终处于合适的润滑温度条件下，延长发动机整体大修周期。从建模实现的角度来看，该结构的建模过程需要重点关注法兰安装孔的位置度公差、管束阵列的排布规律、支耳加强筋的过渡圆角处理，这些细节直接影响后续生成工程图的尺寸标注准确性，也关系到模型导入有限元分析软件后进行振动模态、流阻仿真时的网格划分质量。壳体与端盖的连接采用可拆卸式螺栓连接结构，方便后续运维过程中拆解清理管束表面的积垢，长期使用后冷却液中的杂质、机油高温产生的胶质会附着在换热管表面，定期拆解清理可恢复热交换器的换热效率，避免因换热能力下降导致发动机过热故障。两端法兰的密封面平面度有严格要求，建模时需要标注对应的形位公差，保证加工后密封面无翘曲，安装后不会出现介质渗漏。壳体上的各个外接接口的螺纹规格、伸出长度也完全适配发动机原厂配套的管路接头，无需额外改装管路即可完成装配，降低现场安装的适配成本。
