工业液压驱动离心通风提取装置结构

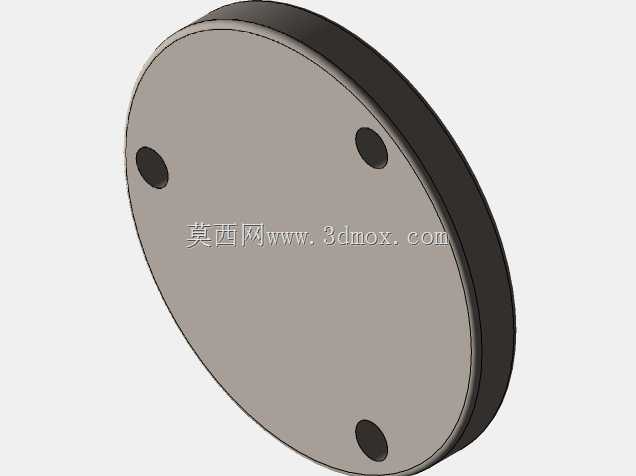

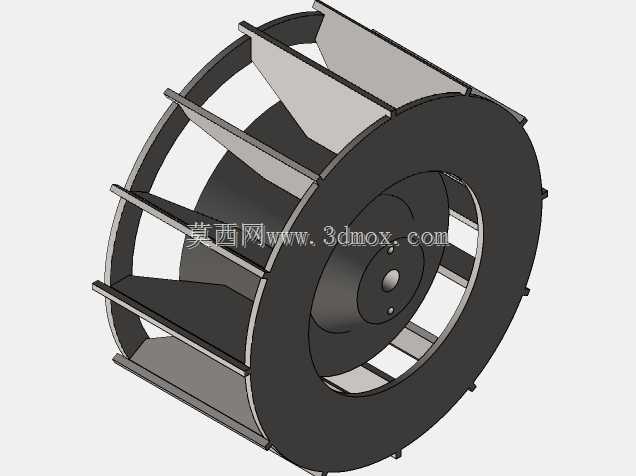

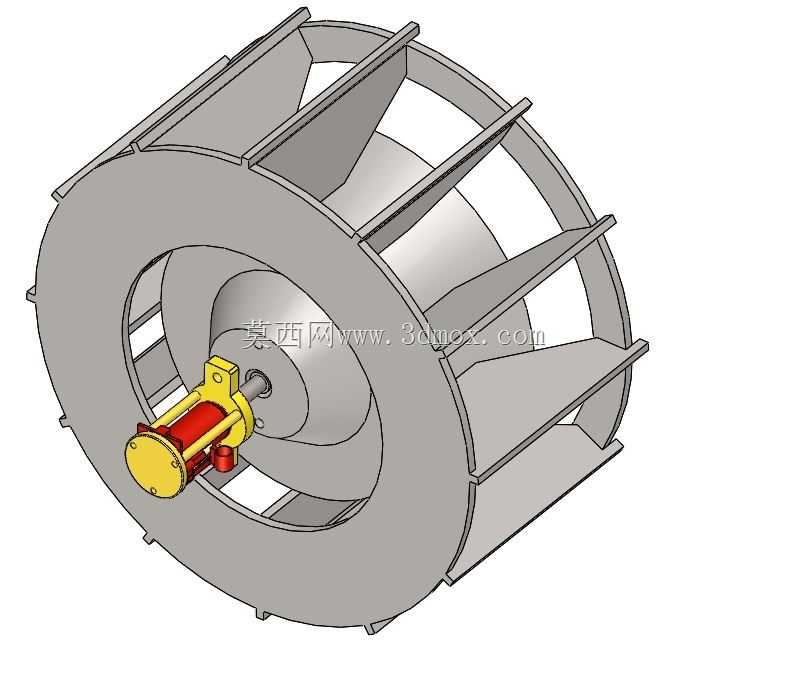

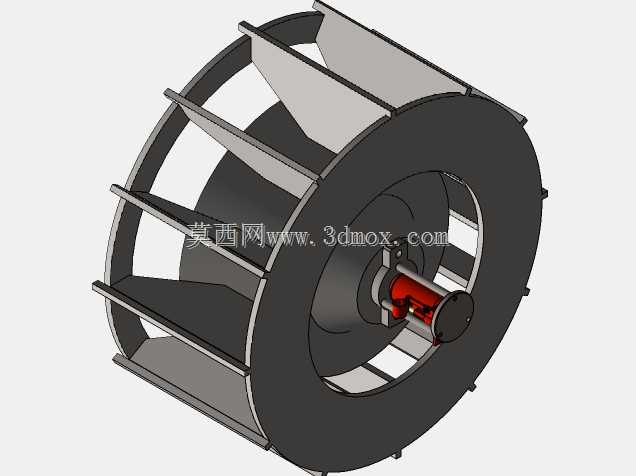

　　该装置主要应用在工业厂房局部排风、工艺设备配套通风、受限空间气流置换这类场景中，区别于常规电机直驱的通风叶轮结构，这套装置采用液压动力端作为驱动源，适配有防爆要求、供电布设不便、需要大扭矩低转速输出的作业环境，比如涂装车间排风、井下局部通风、化工装置区域换气这类不适合布置常规电动风机的位置，液压驱动的形式可以通过调整液压油流量直接实现叶轮转速的无级调节，不需要额外加装变频控制模块，动力输入端可以直接对接现场已有的液压动力站，减少独立供电线路的布设成本。从结构组成来看，核心做功部件是后向式离心叶轮，叶片采用直板后倾设计，相比前向叶片运行效率更高，工况适配区间更宽，叶轮轮盘与轮盖采用等强度圆弧过渡设计，降低叶轮高速旋转时的应力集中系数，

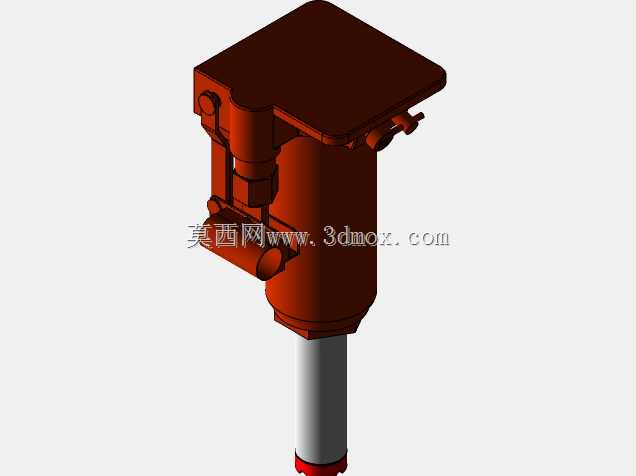

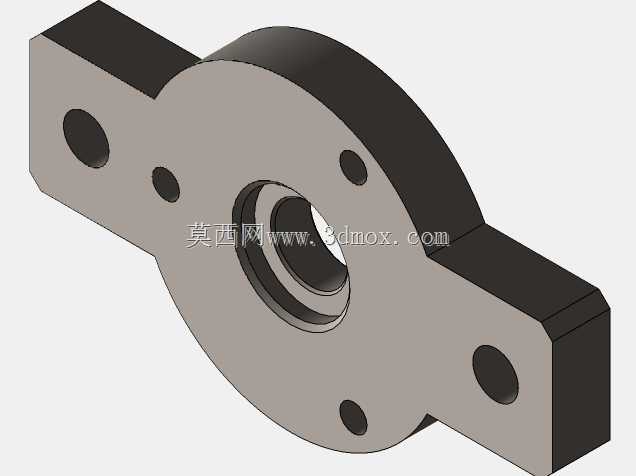

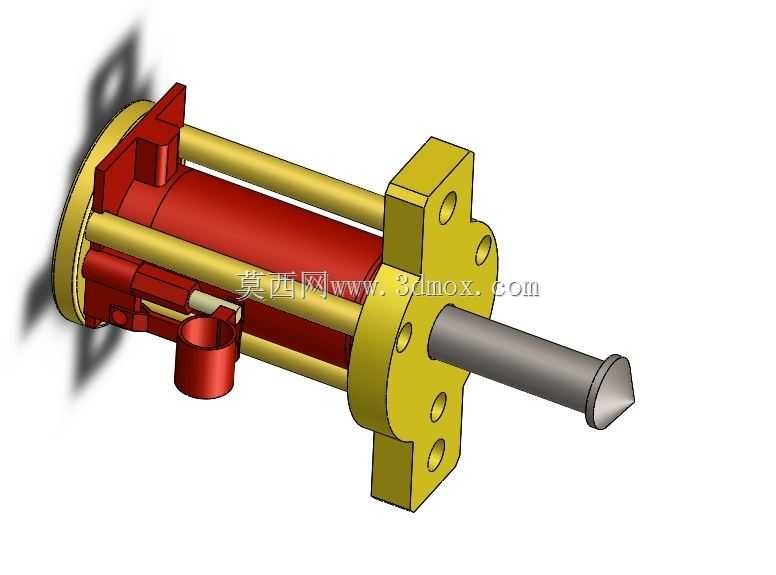

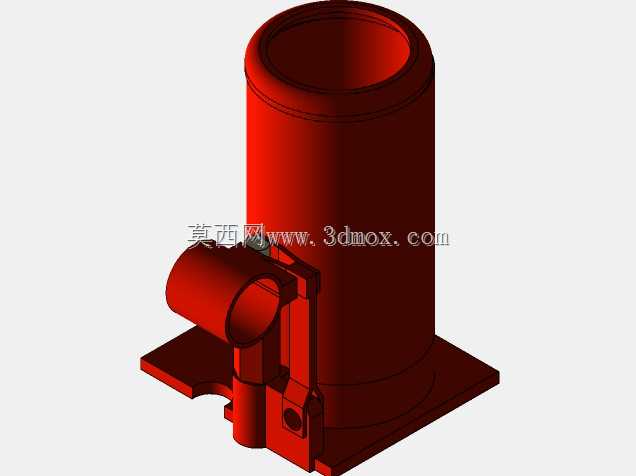

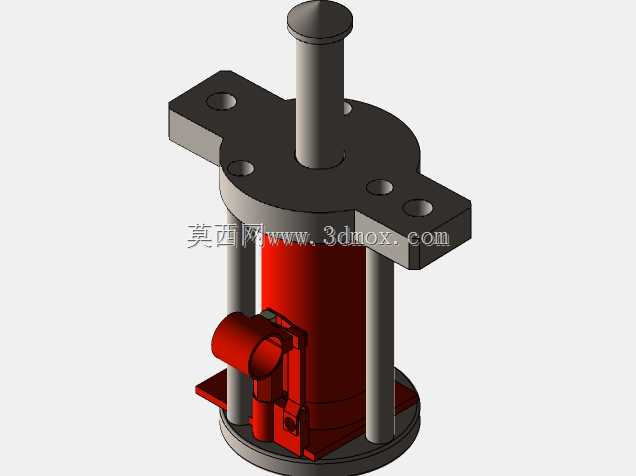

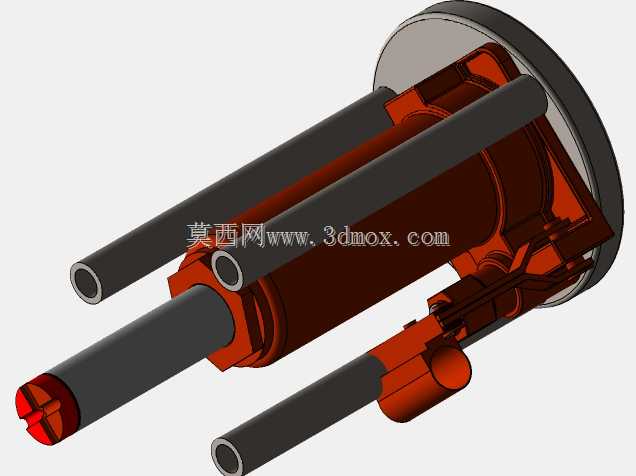

　　叶片与轮盘、轮盖的连接位置预留了焊接坡口，实际加工时可以采用满焊连接后做动平衡校正，保证运行时的振动值控制在工业设备允许范围内。驱动端采用2吨级液压执行组件作为动力输出，液压马达的输出轴通过键连接与叶轮轮毂配合，轮毂位置设计有轴肩定位结构，装配时可以直接靠轴肩实现叶轮的轴向定位，不需要额外加装定位套调整安装位置，液压马达的安装法兰与叶轮端的安装支座采用螺栓连接，支座上设计有长条形安装孔，可以适配不同安装基面的固定需求，允许安装时存在少量的位置偏差，降低现场安装的对位难度。设计过程中优先考虑了安装边界的适配性，叶轮的最大外径根据常规通风管道的接口尺寸做了匹配，安装时可以直接对接对应规格的圆形通风管道，不需要额外制作变径接头，

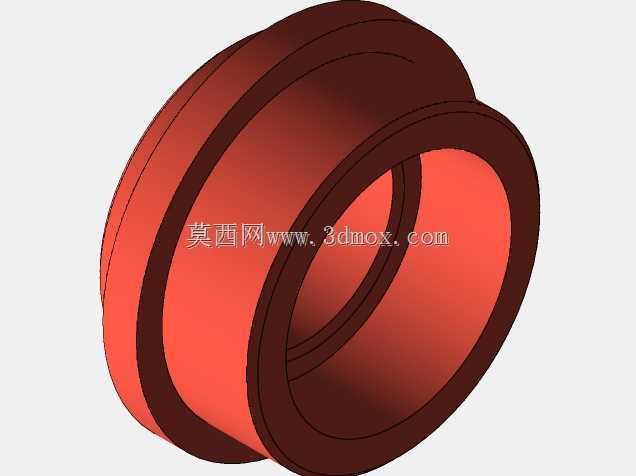

　　装置整体的轴向尺寸做了压缩控制，适合安装在空间局促的管道夹层、设备侧方位置，不会占用过多的安装空间。叶轮的进风端采用圆弧导流口设计，减少气流进入叶轮时的紊流损失，降低运行时的气动噪声，叶片的数量经过气动计算优化，在保证风压风量满足设计要求的前提下，尽可能减少叶片数量降低叶轮整体重量，减小液压马达的启动负载。液压端的密封结构采用双唇口密封圈设计，避免液压油渗漏进入通风流道，污染输送的气流，同时也能防止通风气流中的粉尘杂质进入液压马达内部，磨损运动部件。在实际使用过程中，这套装置除了实现常规的通风换气功能外，还可以配合管道内的过滤组件，实现局部空间的粉尘抽取、焊烟排除这类作业需求，液压驱动的特性让装置可以在高湿度、高粉尘、

　　有防爆要求的恶劣工况下稳定运行，不会像电动风机那样存在电气绝缘失效、火花引燃风险的问题。结构设计时充分考虑了维护便利性，液压马达与叶轮的连接位置没有设计复杂的传动结构，日常维护只需要定期检查液压油的清洁度、更换密封件即可，叶轮表面可以做喷塑防腐处理，适配有腐蚀性气体的通风场景，安装支座的结构强度经过校核，可以承受叶轮满负荷运行时的动载荷，不会出现支座共振的问题。叶轮的平衡等级按照G6.3级设计控制，满足工业通风设备的运行平衡要求，运行时不会出现明显的振动传递到安装基面，不需要额外加装减震组件就可以稳定运行。
