开卷机制动装置三维结构设计

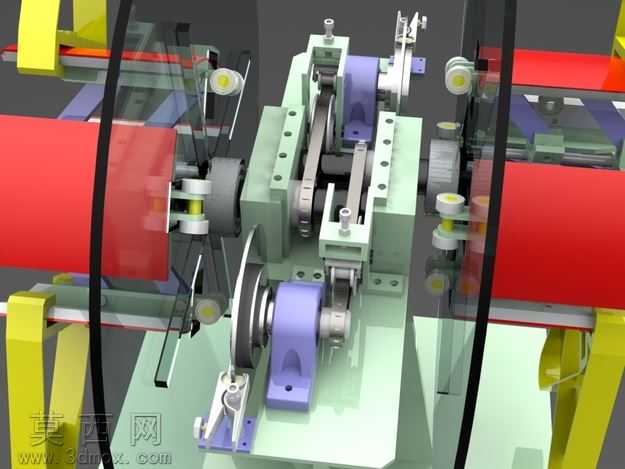

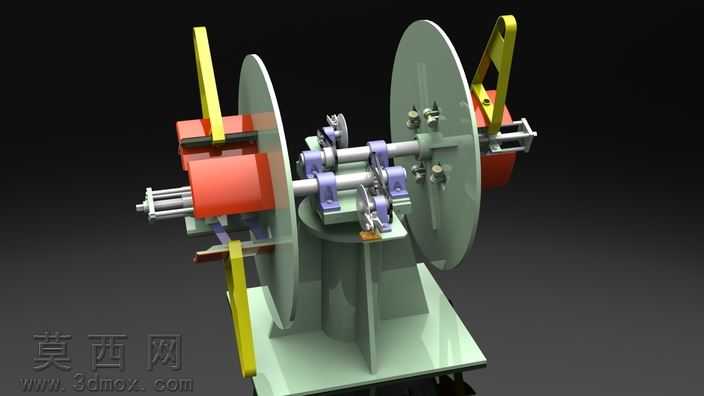

本模型为开卷机配套的制动装置，采用三维建模软件完成全参数化结构设计，整体装配关系清晰，各运动部件无干涉，可直接用于结构验证与生产参考。建模过程中严格遵循机械设计规范，对制动组件、传动连杆、安装基座等核心部件均按照实际加工公差进行尺寸约束，确保模型可直接导出工程图用于生产加工。渲染阶段针对不同部件赋予了贴合实际的材质属性：金属结构件采用磨砂碳钢材质，表面做亚光金属质感处理，还原实际设备的金属光泽与细微磨砂纹理；制动摩擦组件采用高阻尼复合摩擦材料材质，通过调整粗糙度与漫反射参数，还原摩擦片的粗糙耐磨质感；传动连杆与铰接部位做亮面金属处理，突出机加工零件的光洁表面；两侧的料卷支撑结构采用彩色工程塑料与金属结合的材质区分，清晰区分不同功能模块的材质差异。结构设计上，该制动器采用连杆式制动结构，通过铰接的制动臂带动摩擦组件与开卷机回转辊紧密贴合，依靠摩擦力实现料卷的转速控制与即时锁止，可精准控制钢板送料的启停节奏，匹配冲压生产线的连续送料需求。装置的安装基座预留了标准化的安装孔位，可直接适配不同规格的开卷机机架，传动部位设计有润滑注油结构，降低长期运行的磨损损耗。设计思路围绕冲压生产线开卷工序的实际需求展开，针对传统开卷机制动响应慢、制动力度不稳定的问题，优化了制动臂的力臂比例，在同等驱动作用力下可获得更大的制动正压力，同时在铰接部位采用自润滑轴承设计，减少维护频次。模型完整还原了制动状态与释放状态的运动行程，可通过运动仿真验证制动过程的动作流畅度，排查结构干涉风险，整体结构紧凑，制动响应迅速，能够有效避免钢板送料过程中的过冲、松卷问题，保障冲压给料的精度与稳定性，适用于各类金属卷材开卷冲压生产线的配套使用。
