185毫米自行车浮动盘式制动器设计

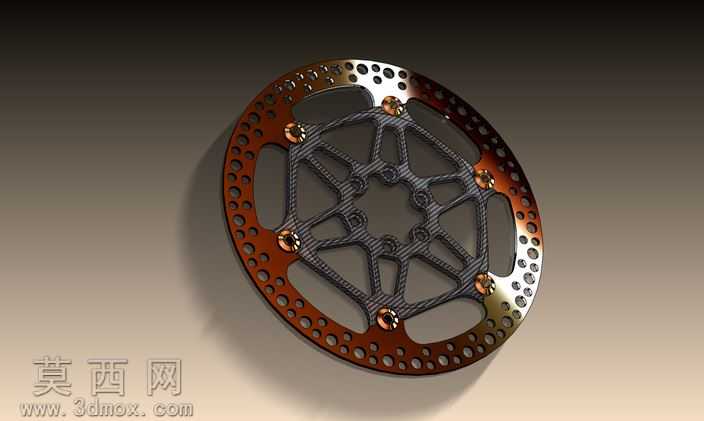

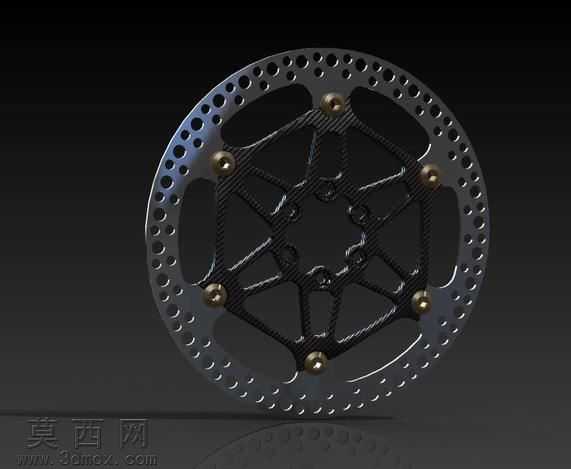

本作品为适配山地自行车后轮打造的185毫米规格浮动式盘式制动器三维设计，整体采用六点位安装的标准IS2000接口方案，匹配44毫米PCD安装孔距，可与同规格203毫米刹车盘的安装基座通用，降低了配件适配的改造成本。建模过程中针对浮动转子的结构特性做了精细化还原：刹车盘外圈采用带密集散热孔的环形摩擦面设计，错落排布的通孔既可以在制动过程中快速导出摩擦产生的热量，避免高温导致的制动衰减，也能在雨天骑行时快速排走盘面的积水，缩短湿滑路况下的制动距离；盘体中部采用仿生蜘蛛式辐条支撑结构，在保证整体结构强度的前提下尽可能削减了非摩擦区域的材料用量，有效降低了刹车盘的整体重量，同时辐条间的大尺寸镂空也能进一步提升散热效率，减少骑行过程中的风阻。内外盘体之间通过六组铜质浮动扣连接，建模时还原了浮动连接的间隙结构，该结构可以让外圈摩擦面在制动受力时产生微小的自适应位移，避免刹车盘受热膨胀后出现形变蹭碟的问题，同时也能过滤掉一部分制动时产生的震动，提升刹车手感的平顺性。材质渲染上，外圈摩擦面做了打孔不锈钢的金属质感处理，还原了真实刹车盘使用过程中会出现的摩擦纹理与金属光泽；中部支撑辐条采用碳纤维纹理材质，凸显轻量化设计的定位；连接浮动扣做了红铜金属的质感表现，与深色的碳纤维辐条、银灰色的摩擦外圈形成视觉层次，整体渲染效果写实精致。设计过程中曾尝试适配更小的160毫米盘体规格，但经结构验证，缩小盘径后蜘蛛形中心支撑结构需要完全重新设计，且小尺寸盘体无法适配该款刹车对应的上下坡骑行制动需求，最终确定185毫米的盘径规格，在制动扭矩、散热性能、结构重量三者间取得了平衡，适合山地车在复杂越野路况下的高强度制动使用需求，模型结构完整，各部件的装配关系清晰，可用于自行车制动系统的结构参考、改装设计或者相关配件的研发验证。
