KAESER撬装式工业空气压缩机组结构

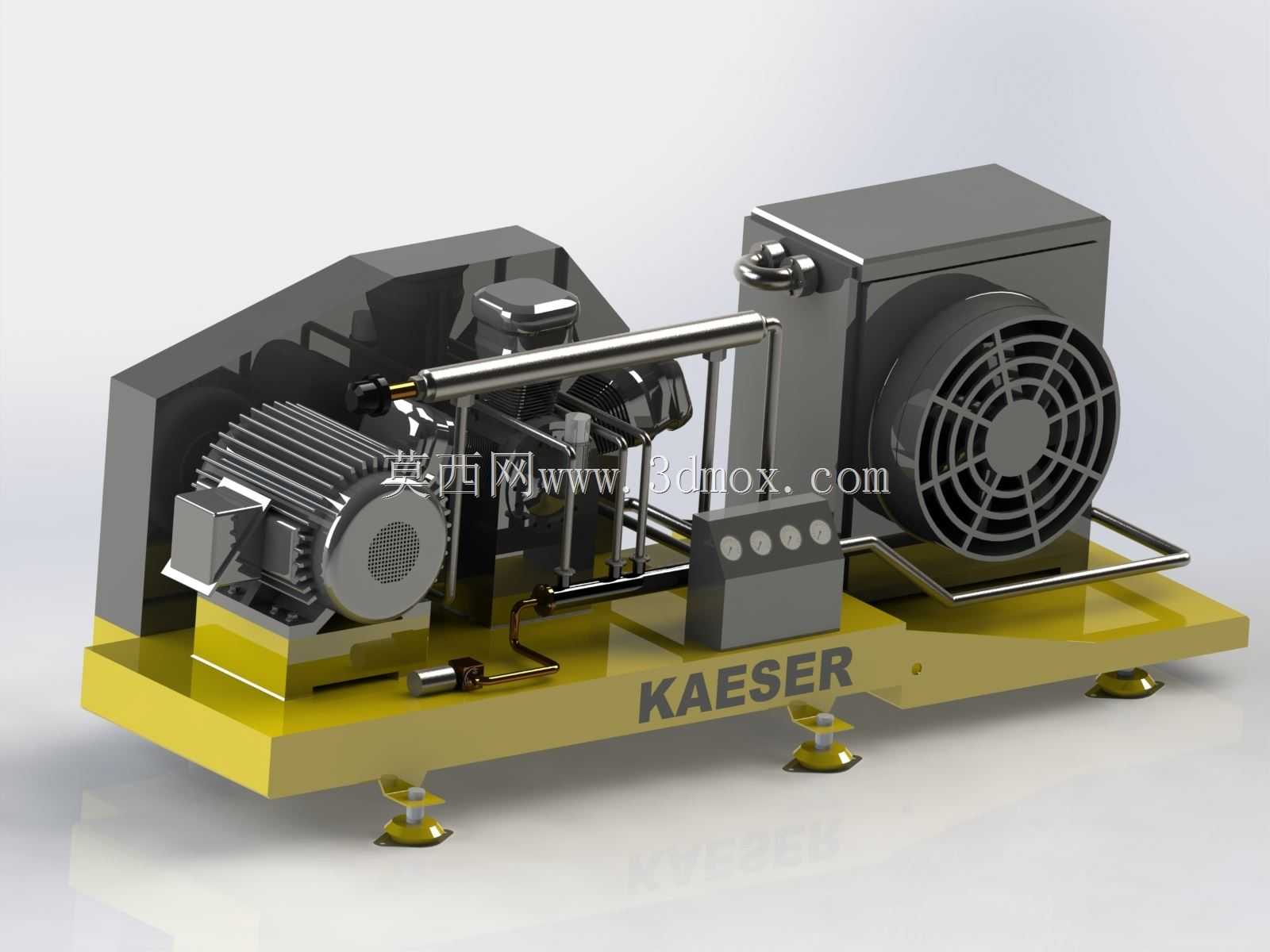

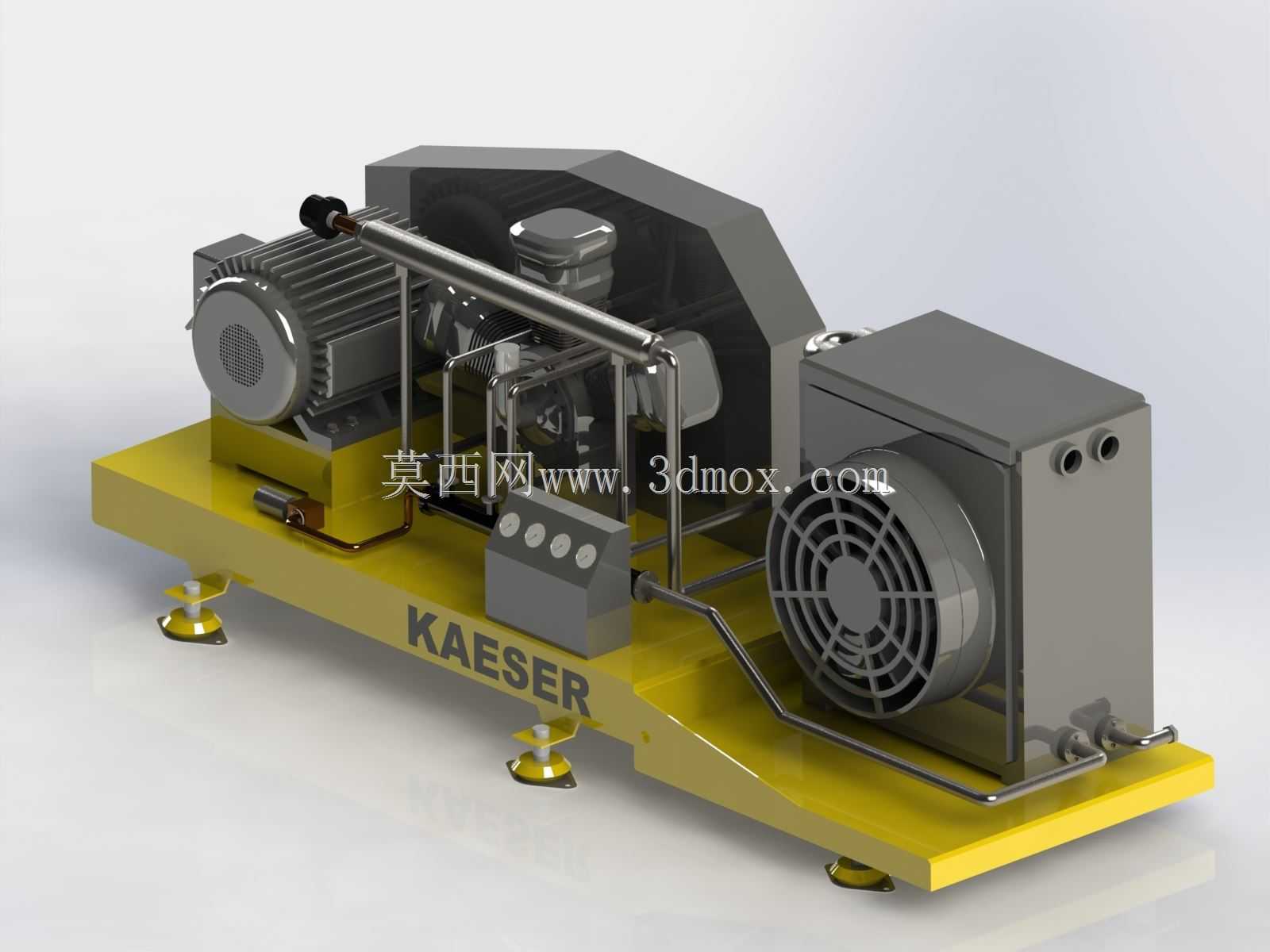

　　这套压缩机组采用一体化撬装底座设计，所有功能部件均集成在同一块成型钢制底座上，底座边缘做了折弯加强处理，底部预留四个可调式减震支脚安装位，支脚采用橡胶金属复合结构，可抵消机组运行时的振动传递，安装时无需额外浇筑大型设备基础，仅需平整硬化地面即可完成就位，单支脚调节行程满足15mm以内的地面高差补偿，适配多数工业车间的地面条件。从功能布局来看，机组左侧布置驱动电机，采用卧式三相异步电机结构，电机输出端通过皮带传动机构连接压缩机主机，传动区域设置全封闭钣金护罩，护罩做了通风散热开孔，既避免传动部件外露引发安全隐患，又能保证传动区域的空气流通，降低皮带运行时的温度累积。压缩机主机采用往复式压缩结构，缸体部位布置了独立的散热翅片，

　　配套的进气过滤组件直接安装在主机进气端，减少进气阻力，管路部分采用硬管搭配卡套连接，沿底座侧面排布，走线路径避开了高温部件与运动部件，管路上预留了压力检测接口，可直接接入现场的气源监控系统。机组右侧布置后冷却单元，采用轴流风扇强制风冷结构，冷却器为板翅式换热结构，压缩后的高温气体经过冷却器降温后，可将排气温度控制在环境温度加15℃以内，冷却单元侧面预留两个压缩空气输出接口，接口采用标准管螺纹，可直接对接车间的主供气管路，无需额外加工转换接头。控制组件集中布置在主机侧前方的操作面板上，面板上设置了启停按钮、压力显示表与运行状态指示灯，操作高度距离底座安装面约800mm，符合站立操作的人机工程要求，面板内部预留了电气元件安装空间，

　　可根据使用需求加装压力调节、过载保护等扩展元件。从实际应用场景来看，这类撬装压缩机组多用于中小型机械加工车间、汽车维修站点、小型装配生产线的气源供给，可为气动扳手、气动夹具、喷涂设备、气动吊具等终端用气设备提供稳定的压缩空气，额定排气压力覆盖0.7-1.0MPa常用工业气源区间，可满足多数常规气动设备的使用压力要求。设计过程中优先考虑了维护便捷性，所有需要定期维护的部件，包括空气滤芯、皮带、冷却器散热片、油位观察窗，均布置在机组外侧的易操作位置，无需拆解大型护罩即可完成日常保养作业，底座上预留了排油接口，更换压缩机油时可直接对接导油管路，避免油污污染车间地面。整体外形的长宽高尺寸控制在紧凑区间，可通过标准宽度的车间通道，

　　也可适配小型设备间的安装空间，吊装时底座上预留了四个标准吊点，可直接穿入吊索完成整体吊装转运，无需拆分部件。管路设计上充分考虑了热胀冷缩的补偿量，长管路段设置了弯曲缓冲段，避免机组运行时的温度变化导致管路应力开裂，所有电气布线均沿底座内侧的走线槽布置，与管路、运动部件保持足够的安全距离，降低线路磨损引发的故障概率。减震支脚的选型匹配了机组整体运行重量，静态承重余量达到2倍以上，可保证机组满负荷运行时的稳定性，减少运行噪音向地面的传递，实测运行时的机旁噪音控制在工业车间允许的标准范围内，无需额外加装隔音罩即可满足多数车间的噪音要求。冷却风扇的风向设计为从机组侧面进风，横向吹过冷却器与压缩机主机后从另一侧排出，可同时带走主机与电机运行时产生的热量，避免热量在机组内部积聚，高温环境下也能保证机组连续稳定运行。
