多适配器光纤配线箱体结构设计

项目分类:通讯工具类 发布时间:2021-11-21 ID:402140
  • 多适配器光纤配线箱体结构设计

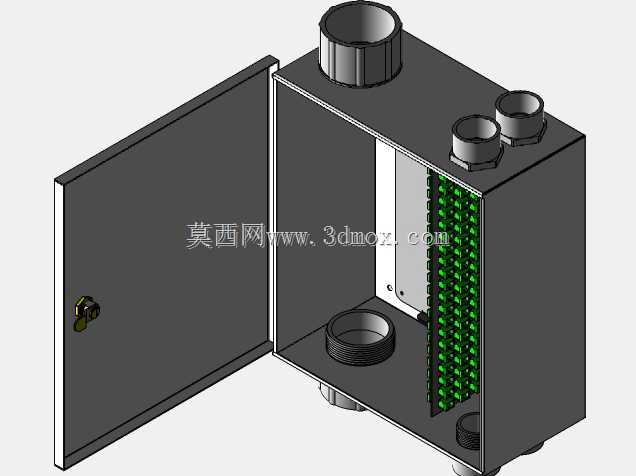

  日常做通讯布线配套结构设计时,这类多适配器光纤面板箱体是弱电井、设备间、户外通讯节点里出镜率极高的部件,很多刚入行的结构工程师容易把它当成简单的金属盒子做,实际落地时经常出现穿线干涉、适配器排布密度不合理、箱体门开合碰线缆、密封不到位进灰进水的问题,这套结构在做三维建模时就把现场安装的各类边界条件都考虑进去了。从实际应用场景来看,这类箱体既可以用在楼宇弱电竖井内做楼层光纤熔接配线,也能安装在厂区通讯机柜旁做设备端光纤转接,部分带防水接头的配置还能直接挂在户外基站外墙做光纤终端接入,不同场景下对箱体的进出线位置、内部熔接盘预留空间、适配器安装角度的要求差异很大,建模时没有把结构做死,而是预留了不同规格格兰头的安装位,顶部、底部、侧面的接口都可以根据现场布线需求灵活选配,不用重新改模就能适配不同走线路由。

  从功能特性上看,箱体采用侧开单门结构,门锁采用通用的三角锁芯,运维人员用通用钥匙就能快速开门操作,不用携带专用钥匙,适配通讯运维的通用工具配置。内部的适配器安装板采用竖直排布设计,整排的光纤适配器垂直固定在安装板上,光纤跳接线从适配器后侧接入后,自然向下弯曲预留熔接冗余长度,不会出现小半径折弯导致的光信号损耗超标问题,要知道光纤的弯曲半径一旦小于其直径的15倍,长期使用就会出现信号衰减过大甚至断纤的问题,建模时特意在适配器板和箱体后壁之间预留了足够的走纤空间,熔接完成后的光纤冗余盘可以固定在箱体下部的空腔里,不会和进出线的主干光纤产生交叉缠绕,后期运维排查故障时能快速梳理线路,不用把整束线都拆开。

  设计思路上,没有盲目追求高密度排布,而是平衡了配线容量和操作空间,很多同类产品为了凑容量把适配器排得太密,运维人员插拔跳纤时手指根本伸不进去,只能用镊子操作,不仅效率低还容易碰断相邻的光纤接头。这套结构里相邻适配器之间预留了足够的操作间隙,戴绝缘手套也能顺利完成跳纤插拔。箱体的进出线接口全部采用标准格兰头配置,不同直径的线缆都能通过锁紧格兰头实现密封固定,既可以防止线缆受外力拉扯时松动脱落,也能阻挡灰尘、蚊虫、雨水进入箱体内部,避免光纤接头被污染导致接触不良。箱体门板和箱体主体之间做了翻边咬合结构,合上之后缝隙很小,即使不用额外加密封胶条,日常室内使用也能满足防尘要求,户外使用时只要在翻边处加装发泡橡胶条就能达到IP54的防护等级,不用重新设计箱体的咬合结构。

  从安装边界和尺寸设计来看,箱体背部预留了四个挂装孔位,既可以通过膨胀螺丝直接挂装在墙面上,也能配合L型支架安装在通讯机柜的立柱上,挂装孔做了长圆孔设计,现场安装时即使墙面打孔位置有几毫米的偏差,也能顺利调整对位,不用重新打孔。箱体的整体深度控制在合理范围内,不会因为深度过大突出墙面太多影响弱电井的通道通行,也不会因为深度太浅导致内部光纤弯曲半径不够。内部的安装板采用可拆卸设计,后期如果需要更换不同接口类型的适配器,只要把安装板的固定螺丝拧下就能整体更换,不用把整个箱体拆下来,大幅降低后期改造的工作量。箱体底部预留了接地柱安装位,现场安装时可以直接把箱体的接地端子接到楼宇的接地排上,避免静电积累损坏光模块器件,这个细节很多小厂做的同类产品都会忽略,实际在干燥环境下箱体内部的静电很容易打坏敏感的光通讯器件。另外在建模时特意做了门板的开合干涉检查,门打开到最大角度时,不会碰到箱体侧面进出的线缆,也不会和相邻安装的其他箱体产生碰撞,门的铰链采用隐藏式设计,突出箱体表面的部分很少,不会在安装时刮伤施工人员的线缆或工作服。
