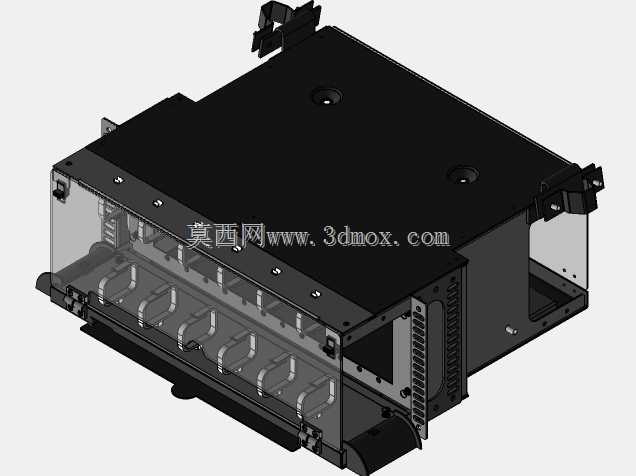

4U机架式LGX光纤配线面板结构设计

　　这款4U规格的LGX光纤配线面板，主要面向标准19英寸通信机柜的光纤链路部署场景，在数据中心、运营商机房、企业弱电核心配线间内承担光纤熔接、跳线调度、冗余链路管理的核心作用，是光传输网络中连接主干光缆与终端设备的关键物理载体。从结构设计逻辑来看，整体采用抽拉式机架安装架构，主体框架使用冷轧钢板折弯成型，兼顾结构强度与轻量化要求，外表面做哑光黑色喷塑处理，既符合机房设备的统一视觉规范，也能避免施工过程中表面反光对运维操作造成干扰。面板的安装边界完全遵循19英寸机架的通用安装孔位标准，高度方向占用4U标准机架空间，深度方向预留足够的冗余量，既可以兼容常规LGX规格的光纤适配器卡条、熔接盘模块，也能在抽拉状态下留出足够的手部操作空间，不需要将整个单元从机柜中完全拆下即可完成熔接、跳线更换等日常运维操作。

　　在功能分区设计上，箱体内部设置了多层模块化安装位，可根据实际链路容量需求灵活配置不同数量的LGX适配板，支持SC、LC、FC等多种常见光纤接头类型的适配器安装，每个模块位都预留了独立的走线槽位，能够将跳纤与尾纤进行物理分隔，避免线缆交叉缠绕导致的弯折损耗过大问题。箱体两侧设计有弹性锁止卡扣，在推入机柜到位后可自动卡合固定，防止设备搬运或者运维触碰时面板意外滑出，需要进行内部操作时只需按压两侧卡扣即可将内框平稳抽出，抽拉行程经过精确计算，完全拉出后不会与机柜上下方的其他设备产生干涉。箱体后部预留了光缆引入固定位，配置了专用的光缆加强芯接地柱与扎带固定点，主干光缆进入箱体后可先完成外皮固定与加强芯接地，再将纤芯引入熔接盘区域，符合通信机房施工的安全规范要求。

　　从细节结构来看，箱体的边角位置全部做了圆角钝化处理，避免施工过程中锋利的钣金边角划伤施工人员或者损坏光纤外皮，内部所有与线缆接触的位置都做了翻边光滑处理，没有尖锐毛刺，防止长期使用过程中磨损线缆绝缘层。透明侧盖采用阻燃PC材质制作，不需要拆卸盖板即可直观观察内部光纤的排布状态与熔接盘的安装情况，同时具备良好的阻燃性能，满足机房设备的防火等级要求。顶部设置的定位柱用于安装标识标签，运维人员可直接在对应位置标注链路编号、对端设备信息，大幅提升日常链路排查的效率。安装耳位置设计了长条形调节孔，可适配不同厂家机柜的安装孔位偏差，降低现场安装的对位难度，即使机柜立柱存在轻微变形或者孔位加工误差，也能顺利完成设备固定。

　　在实际工程应用中，这类配线面板可根据项目需求灵活配置容量，既可以作为小型机房的核心光纤配线单元使用，也可以在大型数据中心的列头柜中作为分区域配线模块部署，模块化的内部结构支持后期平滑扩容，不需要更换整个箱体即可增加适配模块数量，降低后续的线路改造成本。设计过程中充分考虑了光纤的弯曲半径要求，内部所有走线路径的转弯位置都保证曲率半径大于30mm，远大于光纤最小弯曲半径要求，避免因布线弯折导致的光信号衰减超标问题。箱体的通风结构采用侧面隐式开槽设计，既可以保证内部空气流通，避免密闭空间内温度异常，也能防止灰尘大量进入箱体内部积附在光纤适配器端面上，影响光链路的传输性能。
