美标双联墙壁电源插座结构设计

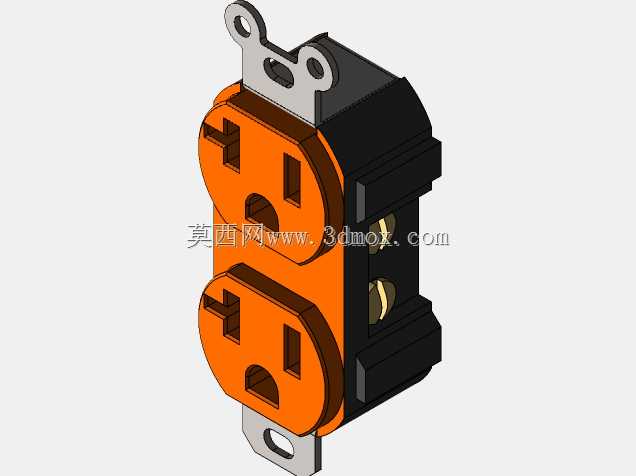

　　日常民用及商用建筑的电气布线场景中，墙面取电部件是末端配电系统里接触频次最高的组成部分，双联结构的插座设计核心是在单86型安装位的空间限制下，提供两个独立的取电接口，兼顾墙面安装的整洁度与取电点位的密度需求。这款插座采用美标NEMA 5-20规格的插套设计，单路额定承载电流20A、额定工作电压125V，适配北美地区民用供电制式，可同时为两个符合美标插头规格的用电设备提供电力连接，常见于住宅厨房、办公工位、商业零售空间等需要多设备同时取电的墙面点位。从结构设计逻辑来看，整个部件分为前端绝缘面板、中部插套组件、后端接线基座、安装固定支架四个核心部分。前端橙色绝缘部分采用阻燃热固性塑料材质，表面做哑光防滑处理，两个插座位上下同轴排布，

　　每个插孔组包含一个接地插孔、两个极性载流插孔，插孔边缘做了导向倒角，降低插头插入时的对位难度，同时减少插套长期受偏载力产生的形变概率。中部的金属插套采用高弹性锡磷青铜一体冲压成型，插套接触段做圆弧抱合结构，插头插片插入后能形成多面贴合的接触界面，降低接触电阻，减少长期满负载工作时的温升；插套与后端接线端子采用铆接工艺连接，避免焊接带来的虚接、氧化隐患，接线端设置为螺丝压紧式结构，适配12-14AWG规格的铜芯导线，接线时导线剥线后直接插入端子孔，拧紧压紧螺丝即可完成可靠连接，无需额外做接线端子压接，适配现场施工的快速布线需求。后端的黑色绝缘基座采用耐高温工程塑料注塑成型，将两组插套组件完全分隔在独立的腔体内，避免不同极之间的飞弧、

　　短路风险，基座两侧设置有定位卡槽，与前端面板装配时可通过卡扣结构快速定位，不需要额外的紧固件即可完成面板与基座的预固定，提升装配效率。上下两端的金属安装支架采用镀锌钢板冲压成型，支架上的长圆形安装孔适配标准暗装底盒的螺丝孔位，长孔设计允许安装时在水平方向做±3mm的位置调整，抵消墙面底盒预埋时的位置偏差，支架两端的翻边结构卡在面板与基座之间，装配后整个部件的结构受力全部由金属支架承担，避免塑料部件长期受安装应力产生开裂变形。安装边界方面，整个插座的外形尺寸适配标准美标双联暗装底盒，安装时面板突出墙面的厚度控制在12mm以内，不会过度突出墙面影响周边家具摆放，插套的中心距严格按照美标电气安装规范设定，两个插头插入时不会产生空间干涉，

　　即使是两个带大尺寸电源适配器的插头，也能同时正常插接使用。设计过程中针对插套的插拔寿命做了结构优化，插套的弹性臂厚度经过反复调校，既保证插头插入时的夹持力足够，避免插头受外力意外脱落，又不会因为夹持力过大导致插拔手感过硬，经过五千次插拔循环后，插套的接触压力衰减率控制在15%以内，满足长期使用的可靠性要求。绝缘部件的阻燃等级达到UL94-V0级，即使内部出现异常打火，也不会引燃绝缘外壳，符合电气部件的安全规范要求，接线端子的压紧螺丝做了防脱落设计，拧松到最大位置时螺丝不会从基座上掉落，避免现场施工时螺丝遗失影响安装进度。
