JBL2407H高音驱动扬声器三维建模作品

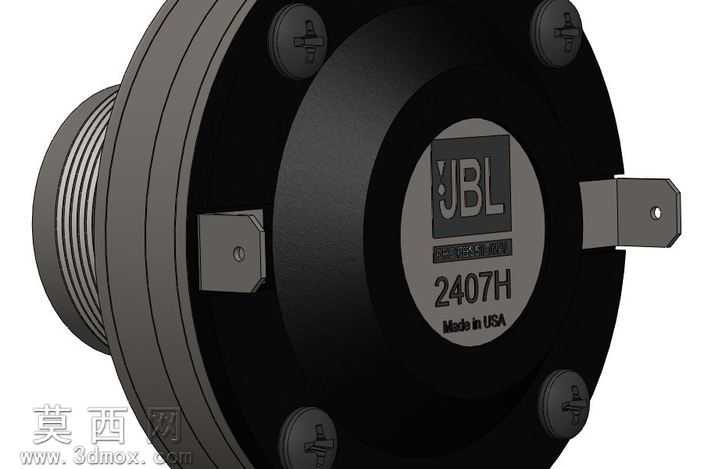

本作品为JBL2407H高音扬声器的三维建模成果，建模过程以实物逆向还原为核心思路，依托SolidWorks平台完成全参数化结构搭建，完整复现了该款专业高音驱动头的全部外观与装配细节。建模初期先对实物各部件的尺寸进行比例校准，先构建核心的磁路基座主体，采用旋转凸台命令生成带外螺纹的安装接口部分，精准还原螺纹段的牙距与外径尺寸，保证后续与号筒部件的装配匹配度。针对正面的JBL标识铭牌区域，采用包覆特征完成标识文字与型号参数的凹陷效果，还原实物丝印与蚀刻结合的标识质感，铭牌区域的圆形凸台与基座的衔接处做了微小的圆角过渡，匹配真实产品的压铸成型工艺特征。模型对周边的固定螺丝做了单独的零件建模，还原螺丝头部的一字槽结构与垫片细节，每个螺丝孔位的位置严格按照实物的安装孔距排布，保证装配逻辑与真实产品完全一致。两侧的接线端子部分，单独构建了金属插片与绝缘基座的装配结构，插片上的固定小孔、端子与主体外壳的卡扣衔接结构都做了精细化还原，没有省略任何影响结构完整性的细节。材质渲染阶段，主体外壳采用哑光黑色工程塑料材质，调整材质的粗糙度与反射参数还原压铸塑料的磨砂质感，金属接线端子与固定螺丝采用镀锌金属材质，添加轻微的磨损做旧效果提升真实感，中心的JBL标识区域做了亮面与哑光的材质区分，还原铭牌的印刷质感。整个模型采用自底向上的装配建模逻辑，每个零件都保留了完整的建模参数树，可直接用于后续的结构拆解、装配干涉检查，也可用于音箱产品的整体装配演示、产品宣传渲染图制作，模型的所有配合面都做了公差预留，符合实际生产中的装配公差要求，能够直观展现该款高音驱动头的内部结构布局与外部安装特征，为音频设备的结构设计、产品复刻提供精准的三维参考依据。
