立维腾15A125V单工工业插座结构设计

　　这款单工电源接插件，核心适配北美制式15A额定电流、125V交流电压的取电场景，常见于工业设备机柜内部供电、小型机电设备外接电源、实验室测试台工位取电、临时检修配电回路这类需要稳定单相供电的场合，相比民用插座，它的结构强度更高，适配工业场景下频繁插拔、存在轻微振动的使用环境，不会因为长期受力出现接触片松脱、壳体开裂的问题。

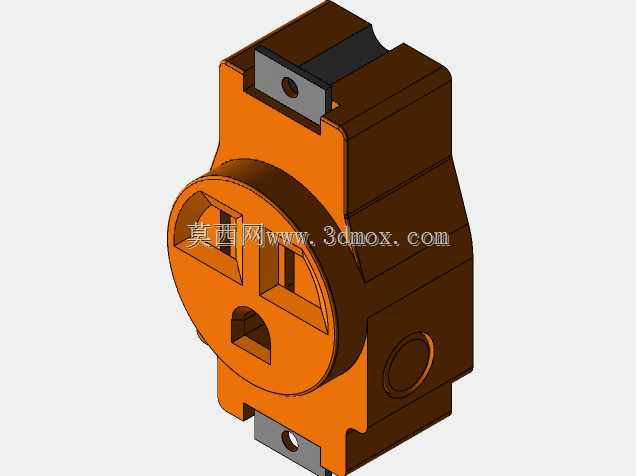

　　从结构设计逻辑来看，整个壳体采用分体卡合结构，主体绝缘部分选用耐冲击的热固性工程塑料，橙色外露部分为接触端防护壳体，深棕色部分为基座与安装固定段，两者通过卡扣加定位槽的方式拼合，不需要额外螺丝固定壳体，装配时先将内部铜质接触弹片、接线端子预装在基座的定位卡槽内，再扣合前端防护壳即可完成组装，生产装配效率更高，后期如果需要检修内部接触件，用平口螺丝刀撬动壳体拼缝的拆卸槽就能分开壳体，不需要破坏结构。前端的插孔布局严格遵循美标NEMA 5-15规格，两个扁形插孔为零火线极，下方圆形插孔为接地极，插孔周围做了1.2mm高的凸台防护，一方面可以引导插头对位插入，避免插歪导致铜片变形，另一方面可以防止金属异物意外触碰带电插孔，降低误触风险。

　　安装边界方面，这款插座采用背部卡装加侧面固定片的安装方式，上下两端伸出的金属固定片上开有直径3.2mm的安装孔，适配M3规格的安装螺丝，可以固定在厚度1-2mm的机柜面板、设备壳体开孔上，对应的面板开孔尺寸为32mm*42mm的矩形开孔，插座装入开孔后，固定片贴紧面板背面，拧紧螺丝即可完成固定，不需要额外的固定支架。整体外形的最大轮廓尺寸为宽40mm、高58mm、深度36mm，安装后前端凸出于面板表面的高度为18mm，不会占用过多面板外侧空间，适配机柜内紧凑的布线环境。侧面预留的圆形凹位是接线端的防护盖定位槽，接线时从背部引入14AWG规格的铜芯导线，分别对应零、火、地三个接线端子拧紧压线螺丝后，扣上接线端防护盖，就能避免导线裸露，同时可以防止拉扯导线时端子松脱。

　　接触件的设计上，内部铜片采用0.8mm厚的锡磷青铜材质，经过冲压成型后做镀镍处理，导电性能稳定同时抗氧化能力强，接触弹片的夹持力经过调校，单极夹持力不小于12N，插头插入后接触电阻小于20毫欧，长期满负荷通电时温升不超过45K，不会因为过热导致壳体软化。铜片与接线端子采用铆接工艺连接，避免焊接带来的虚焊、脱焊问题，适配工业场景下的长期可靠供电需求。壳体的绝缘性能符合UL94-V0阻燃等级，即使内部出现异常打火，也不会引燃壳体，满足工业配电的安全要求。

　　在实际选型应用中，这款插座可以直接替换同规格的老旧机柜插座，不需要改动原有面板开孔尺寸，安装孔位完全兼容，对于做小型设备配电设计的工程师来说，直接选用这款成熟结构的插座，可以省去自主设计插座结构的开模成本，只需要在面板设计时预留对应的开孔尺寸即可，缩短设备的研发周期。建模过程中需要重点关注插孔的位置度公差，三个插孔的相对位置公差需要控制在0.1mm以内，否则会出现插头插不进或者插拔过紧的问题，壳体拼合的卡扣配合公差需要控制在0.05-0.1mm之间，过松会导致壳体容易散开，过紧会导致装配困难。安装固定片的平面度需要控制在0.1mm以内，保证安装后插座与面板贴合紧密，不会出现松动歪斜的情况。
