枪械配套战术绿激光瞄准装置结构

　　这款战术绿激光瞄准装置主要适配现役主流皮卡汀尼导轨接口的轻武器平台，在室内近距离突入、低能见度火场搜救、夜间执法勤务等场景中，能够为使用者提供快速的目标指向参考，相比传统机械瞄具，无需对齐照门准星的三点一线校准流程，仅需将激光投射光斑覆盖目标区域即可完成瞄准指向，大幅压缩近距离交战的反应时间。从结构设计逻辑来看，整套装置采用一体化航空铝合金切削壳体，表面做硬质阳极氧化处理，能够承受轻武器射击时的连续后坐冲击，同时在高温、高湿、扬尘等复杂勤务环境下保持内部光学组件的定位精度，不会因为磕碰、温度形变出现激光光轴偏移的问题。装置侧面集成了风偏与高低调节旋钮，每档调节量对应100米距离上1厘米的光斑位移，

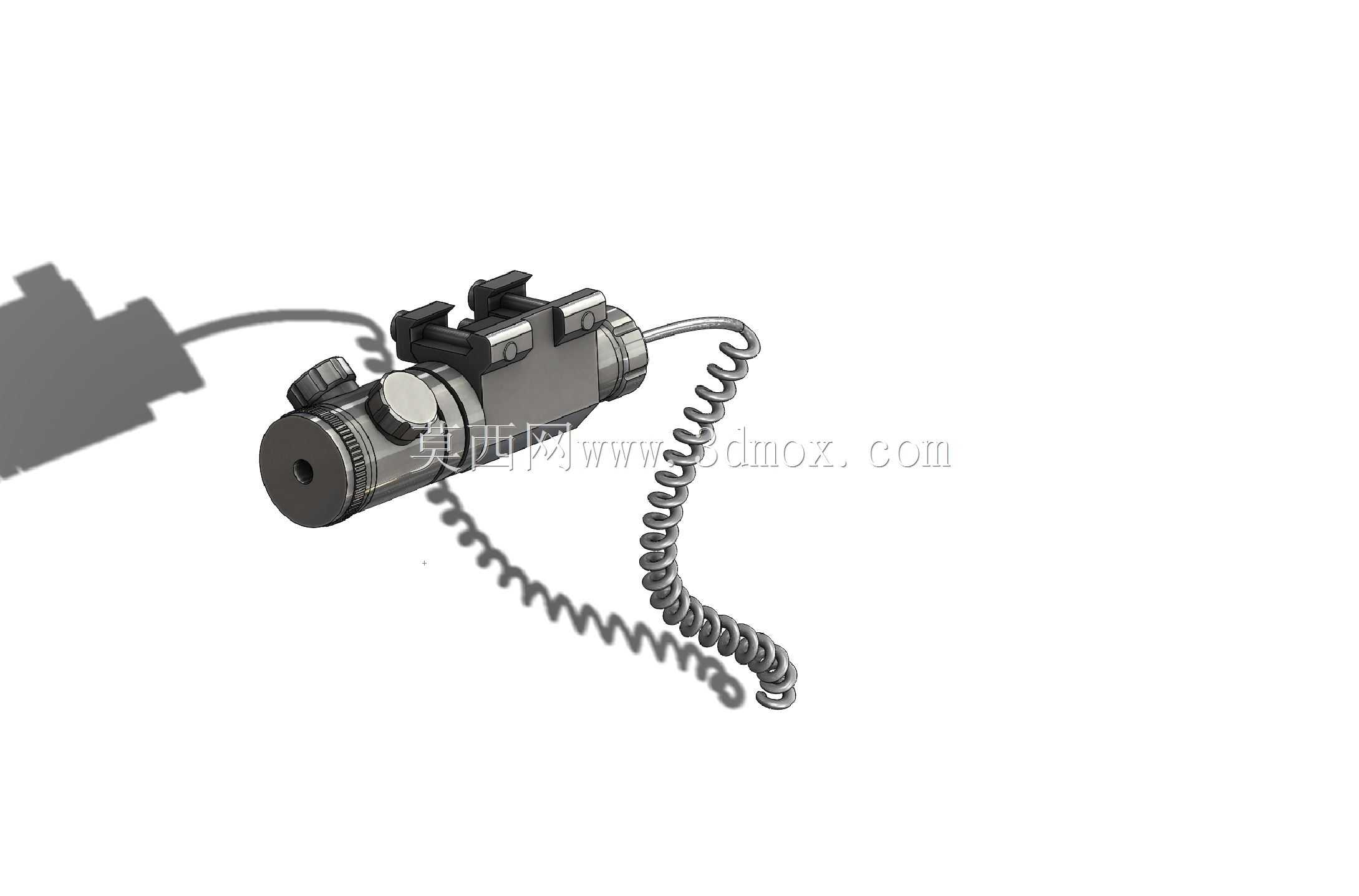

　　使用者可根据实际配装的武器弹道参数完成归零校准，调节结构采用阻尼锁紧设计，校准完成后不会因为日常携行的震动出现参数漂移。尾部引出的螺旋弹簧线缆连接远程压力开关，开关可通过魔术贴固定在枪械前护木的任意握持位置，使用者保持射击握持姿势时仅需手指轻压即可触发激光点亮，无需改变手部动作去操作装置本体的按键，避免勤务操作中出现动作变形贻误时机。激光发射端内置镀膜聚焦透镜，可将绿光光束的发散角控制在0.5mrad以内，在50米距离上的光斑直径不超过3厘米，既保证远距离指向精度，也避免光斑过大覆盖目标区域过多影响判断。装置的安装基座采用快拆式锁紧结构，扳动锁紧杆即可完成在导轨上的装拆，无需额外工具，重复安装的定位精度误差控制在0.2mrad以内，

　　拆下后再次装到同导轨武器上无需重新归零，适配多武器快速切换的勤务需求。从安装边界尺寸来看，装置本体宽度不超过32毫米，装在标准皮卡汀尼导轨上后，不会遮挡武器本身的机械瞄具视野，也不会与前握把、战术灯等其他附件产生安装干涉，整体高度控制在40毫米以内，携行时不会因为突出过多勾挂装具。供电部分采用通用CR123A电池仓设计，电池仓盖做了橡胶密封圈防水处理，可在小雨环境下正常使用，连续点亮续航时间可达8小时以上，满足长时间勤务的使用需求。装置本体侧面还设置了常亮/频闪模式切换拨杆，频闪模式可在低照度环境下对目标产生短暂视觉干扰，辅助实现非致命性制服目的。在结构建模过程中，需要重点关注光学腔体的同轴度公差，

　　透镜安装座与激光二极管基座的同轴度需要控制在0.02毫米以内，否则会出现光斑偏斜、调节行程不足的问题；壳体的导轨安装面需要做平面度处理，平面度公差不超过0.01毫米，保证安装后与导轨贴合紧密，射击时不会出现松动移位。螺旋弹簧线缆的内部采用多股镀锡铜丝缠绕，外部包裹TPU耐磨护套，反复弯折1000次以上不会出现线芯断裂的问题，适配不同握持习惯下的开关布线需求。压力开关的触发压力设置在5牛左右，既避免携行时误触点亮暴露位置，也保证需要触发时不需要刻意加大按压力度。
