1:43比例仿真汽车轮毂轮胎结构

　　在比例模型车的改装与还原制作场景中，行走系统的细节还原度直接决定整车仿真质感，其中轮毂与轮胎的组合是视觉重心之一，本次设计的轮组结构针对1:43比例的静态模型车开发，适配经典复古车型的行走系统还原需求。从实际使用场景来看，该轮组主要面向静态拼装模型、收藏级仿真车模的制作与改装，既可以作为复古车型复刻的配套行走部件，也可用于同比例改装车模的个性化搭配，满足模型制作者对80年代经典车型行走系统细节的还原需求。

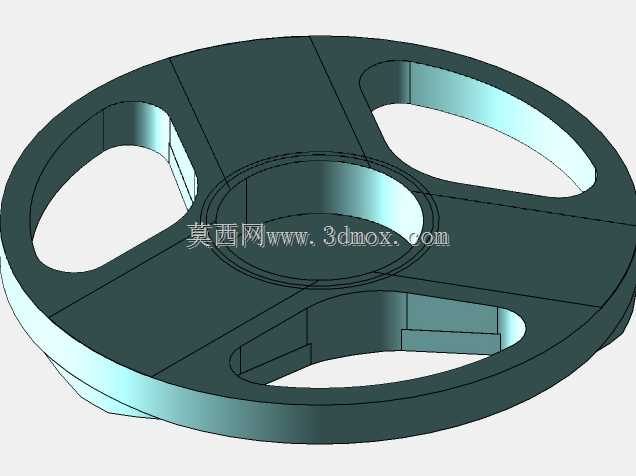

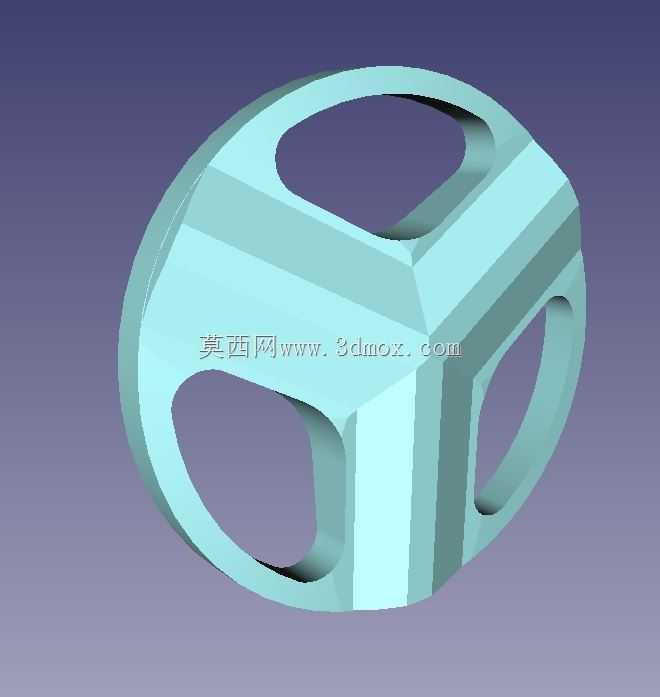

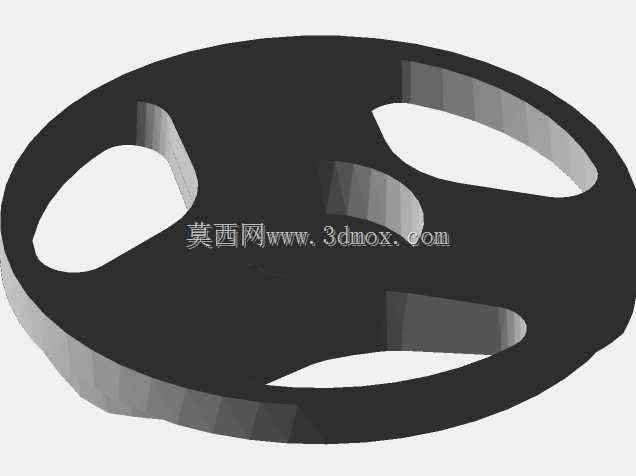

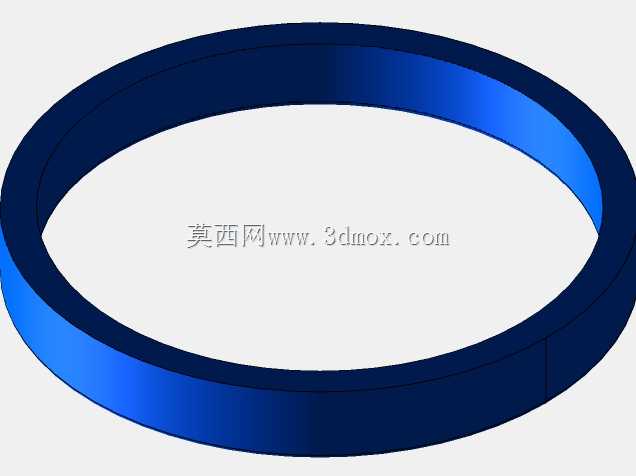

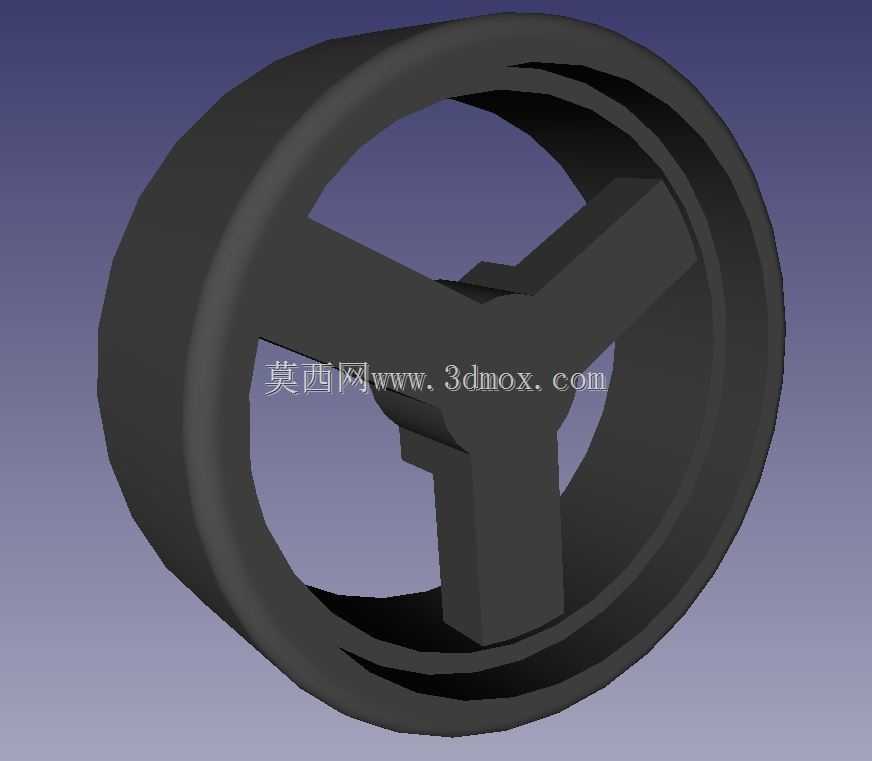

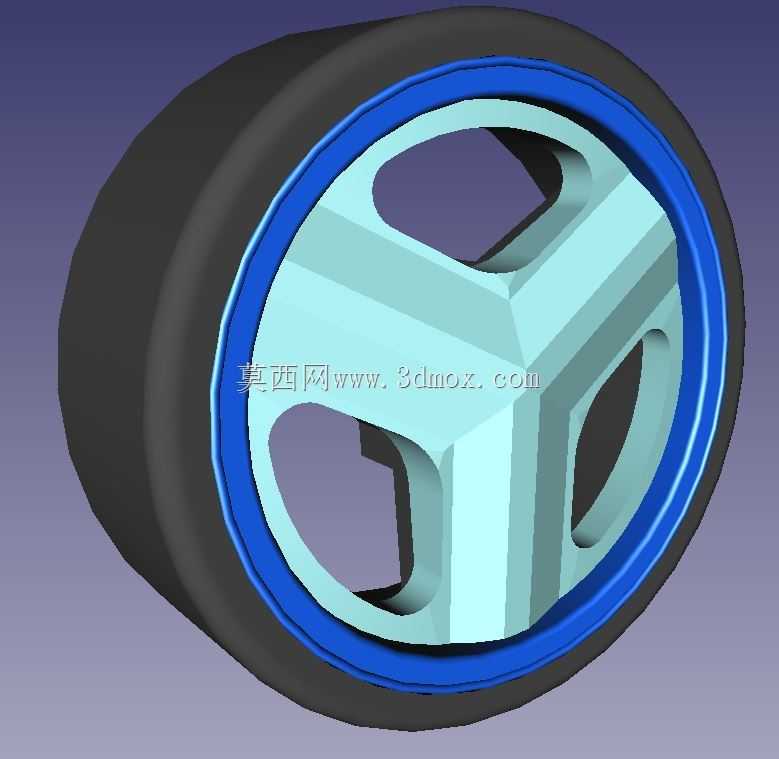

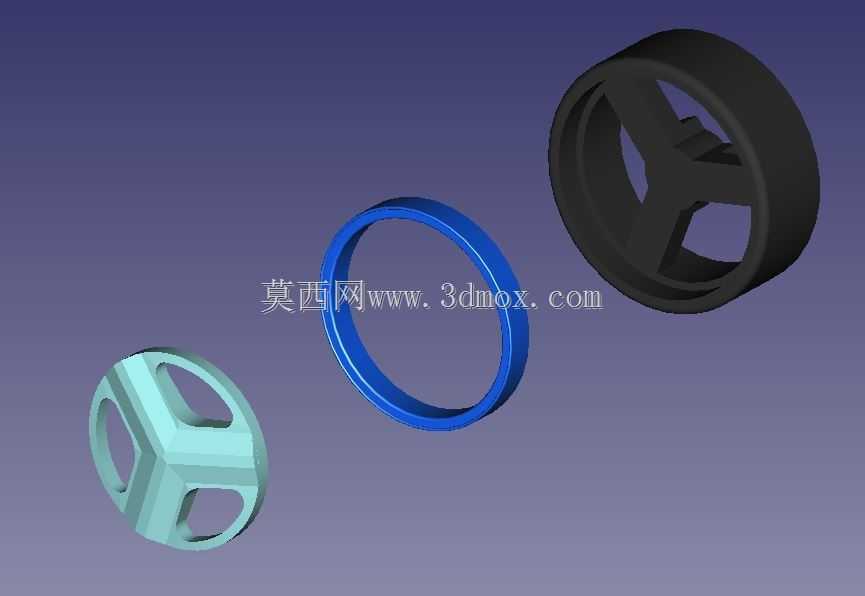

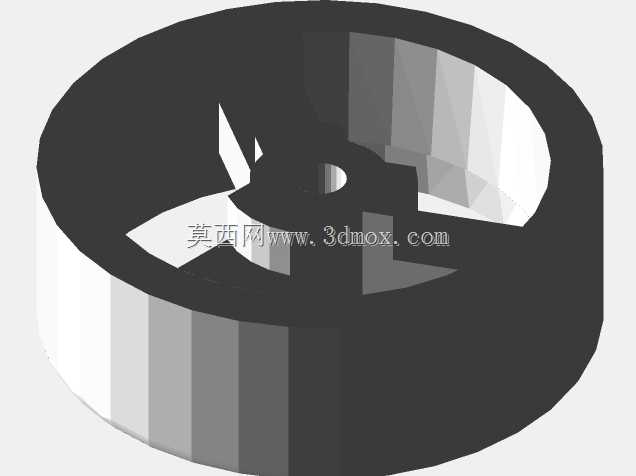

　　设计过程中首先考虑的是小比例模型的打印适配性，整体轮组采用分体式结构逻辑，外侧橡胶质感的轮胎部分与内侧硬质轮毂部分做了结构拆分，既可以通过不同耗材打印实现材质质感区分，也能保证装配后的贴合度。轮毂部分采用三辐式镂空结构，辐条边缘做了均匀的倒角处理，避免小尺寸打印时出现锐边断差，同时镂空区域的尺寸经过反复调整，既保留了原车轮毂的造型特征，又不会因为镂空过小导致打印时出现堵料、支撑难以去除的问题。轮毂外圈设置了一圈限位凸台，装配时轮胎可以精准卡入凸台位置，不需要额外粘接即可保证同轴度，避免模型车推行时出现轮组偏摆的问题。

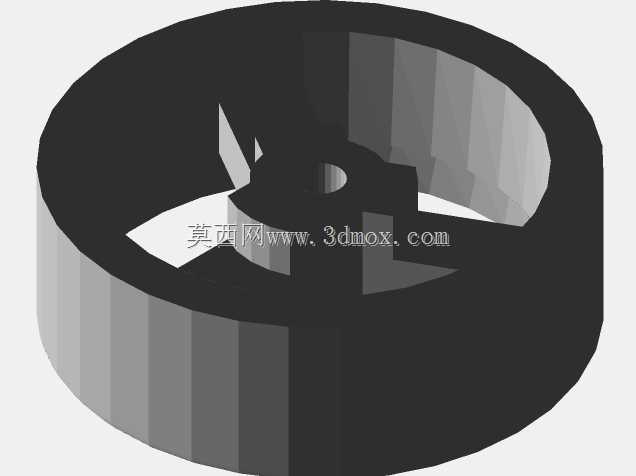

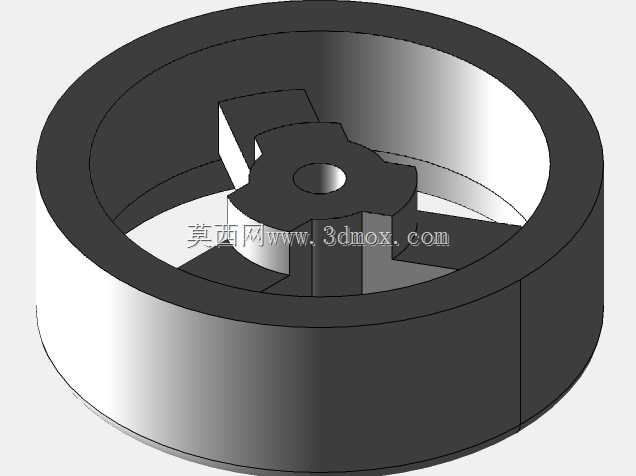

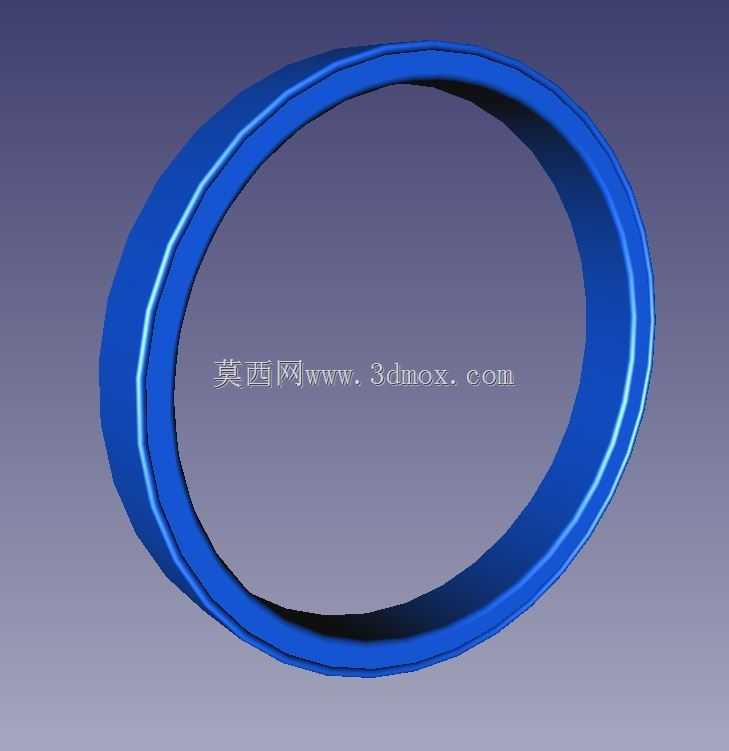

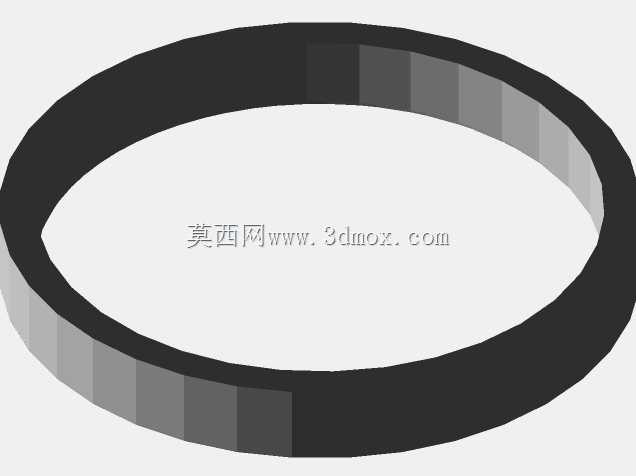

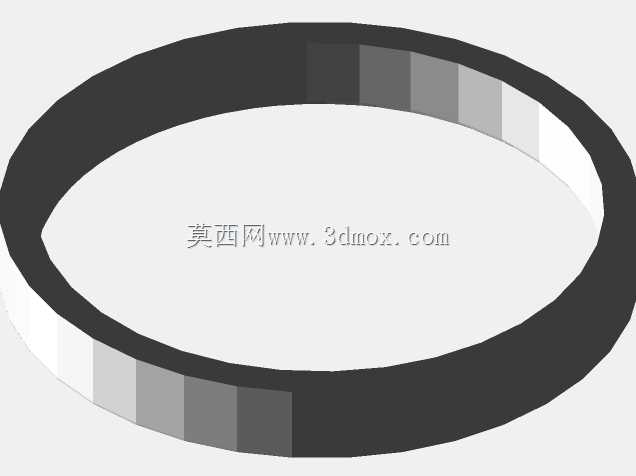

　　轮胎部分采用等比例缩放的真实轮胎曲面，胎侧做了微弧处理，还原民用轿车轮胎的胎侧弧度，胎面部分预留了细微的纹理刻画空间，制作者可以根据需求自行追加胎纹细节，也可以直接打印光面胎面适配光滑展示场景。轮组中心的安装孔位按照1:43比例模型车通用的轮轴尺寸设计，孔内壁做了0.1mm的公差余量，适配市面上常见的金属轮轴与塑料轮轴，安装时不需要额外扩孔或者打磨，直接压入即可实现紧配，轮组转动时不会出现松旷晃动的情况。

　　从安装边界来看，轮组整体外径按照1:43比例下13英寸民用轮毂搭配标准轮胎的尺寸换算，总宽度控制在同比例车型轮拱的容纳范围内，安装后轮胎与轮拱之间的间隙符合真实车辆的视觉比例，不会出现蹭轮拱或者轮组突出车身的问题。轮毂的安装深度也做了对应调整，轮组背面与转向节、刹车结构的安装面预留了足够的避让空间，制作者可以根据需求在轮组内侧追加刹车盘、刹车卡钳的细节结构，不会出现结构干涉的问题。

　　结构设计上充分考虑了FDM与光固化两种3D打印工艺的成型特性，所有悬空位置的倾斜角度都大于45度，打印时可以减少支撑用量，去除支撑后不会留下明显的支撑痕迹，降低后期打磨的工作量。轮毂辐条的最小厚度控制在1.2mm以上，既保证了小比例下的结构强度，不会因为轻微磕碰出现辐条断裂的问题，又不会因为壁厚过大导致打印时出现积瘤、层纹过重的情况。轮胎部分的壁厚设置为1mm，打印时可以采用柔性耗材实现真实轮胎的弹性质感，也可以采用硬质耗材做仿真橡胶的漆面处理，适配不同制作者的制作习惯。

　　在实际模型装配场景中，该轮组不需要额外做结构修改即可适配多数1:43比例的欧式复古轿车模型，针对不同车型的轮距差异，制作者可以通过调整轮轴的长度来适配，轮组本身的安装定位结构不需要做任何改动。轮组的动平衡在设计阶段就做了同轴度校正，轮组中心孔与外圆的同轴度公差控制在0.05mm以内，安装后转动顺滑，不会出现偏心抖动的问题，即使是制作可动的动态模型车，也能保证行走时的平稳性。
