金属材质乒乓球赛事纪念奖杯结构设计

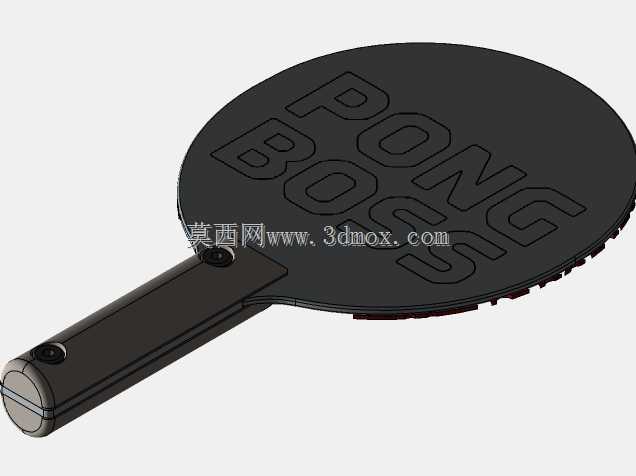

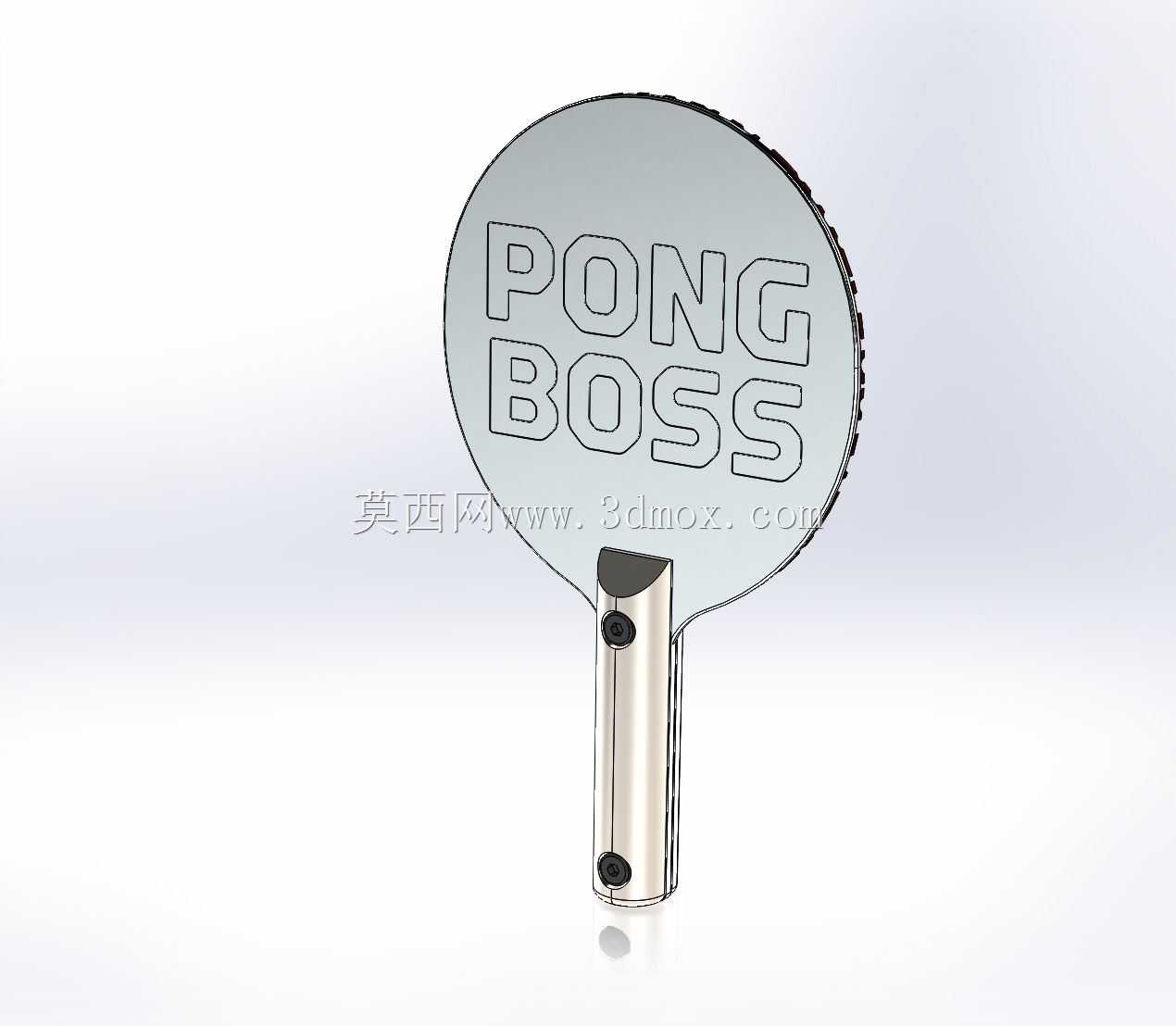

　　这款乒乓球造型纪念奖杯的设计，最初是为了满足企业内部职工乒乓球赛事的颁奖需求，区别于常规树脂、水晶类奖杯，采用金属材质打造，既具备工业质感，也能长期保存不易损坏。从结构设计层面来看，整体分为拍面与手柄两个核心部分，拍面部分完全参照标准乒乓球拍的轮廓比例进行建模，边缘做了细微的齿状纹理还原真实球拍的包边细节，拍面表面蚀刻的标识采用凹陷结构设计，后续可通过激光打标或者填漆工艺实现文字呈现，不需要额外粘贴铭牌，避免长期使用后铭牌脱落的问题。材质选择上，拍面采用不锈钢板材加工，手柄部分采用铝合金型材制作，两种材质通过两个内六角圆柱头螺钉进行锁紧固定，连接位置做了沉孔设计，螺钉安装后表面与手柄外壁齐平，不会出现凸起刮手的问题，

　　同时沉孔深度经过精确计算，保证螺钉锁紧后不会穿透拍面影响正面外观。手柄部分的长度比常规民用乒乓球拍更长，这一设计是为了适配配套的铝制底座安装需求，加长段的直径与手柄主体保持一致，插入底座的安装孔后可通过紧定螺钉从侧面锁紧，不需要额外粘接，安装拆卸都很方便，也方便后续单独更换底座或者调整奖杯的摆放角度。拍面的厚度控制在3mm，既保证了足够的结构强度，拿在手中不会出现薄钢板的晃动感，也不会因为过厚导致整体重量超标，整杯重量控制在800g左右，颁奖时手持的重量感适中，摆放时也不会因为重心过高出现倾倒问题。拍面与手柄的连接位置做了圆弧过渡处理，避免直角应力集中，在加工过程中也能减少毛刺产生，降低后续打磨抛光的工作量。从实际应用场景来看，

　　除了作为企业内部赛事的颁奖奖杯之外，该结构也可调整尺寸后作为乒乓球俱乐部的周边纪念摆件，或者乒乓球主题展馆的展示道具，拍面的标识区域可根据不同使用需求替换对应的文字内容，不需要改动整体结构，具备一定的通用性。建模过程中对所有配合尺寸都做了公差预留，手柄与底座安装孔的配合采用H7/h6的间隙配合，既保证安装时能顺利插入，也不会出现间隙过大导致摆放歪斜的问题；螺钉连接孔的位置度公差控制在0.1mm以内，保证装配时两个螺钉能顺利对齐锁紧，不会出现错位顶死的情况。表面处理方面，不锈钢拍面可做拉丝或者镜面抛光处理，铝合金手柄可做阳极氧化上色，根据不同的赛事等级选择对应的表面工艺，比如冠军奖杯可做金色阳极氧化手柄搭配镜面拍面，

　　亚军季军可搭配银色、铜色氧化层，不需要重新开模就能实现不同等级奖杯的区分，大幅降低了小批量定制的加工成本。整体结构没有复杂的曲面特征，所有特征都可通过常规的线切割、车削、钻孔工艺完成加工，不需要五轴设备就能实现量产，加工门槛低，适合五金加工厂小批量接单生产。在安装边界上，配套底座的安装孔深度设计为50mm，手柄插入底座的长度为45mm，预留5mm的调整间隙，底座直径建议不小于100mm，保证整体重心落在底座支撑面范围内，即使受到轻微碰撞也不会倾倒。拍面的最大外轮廓直径为150mm，整体摆放高度根据手柄插入深度不同可在220mm到230mm之间调整，适合放在办公桌、展示柜等场景，不会占用过多空间。
