多工位回转式自动化加工工作站结构

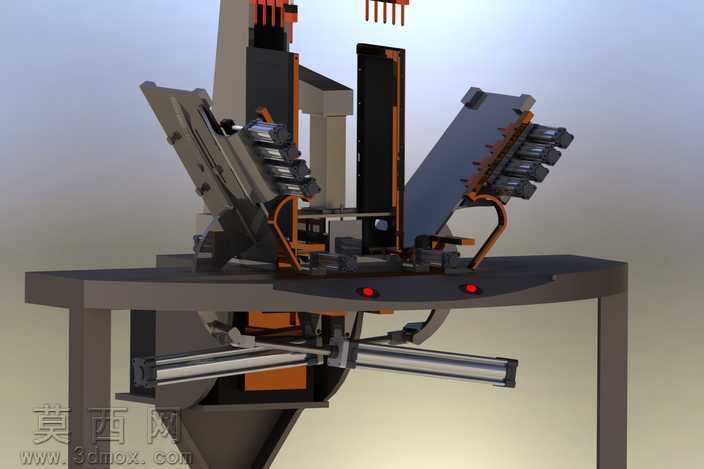

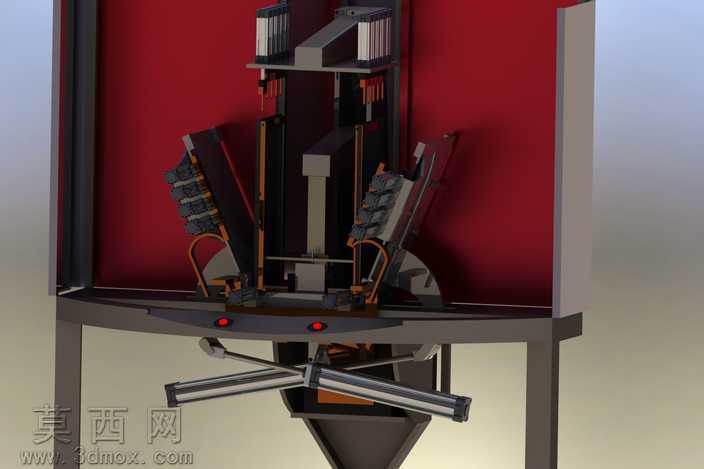

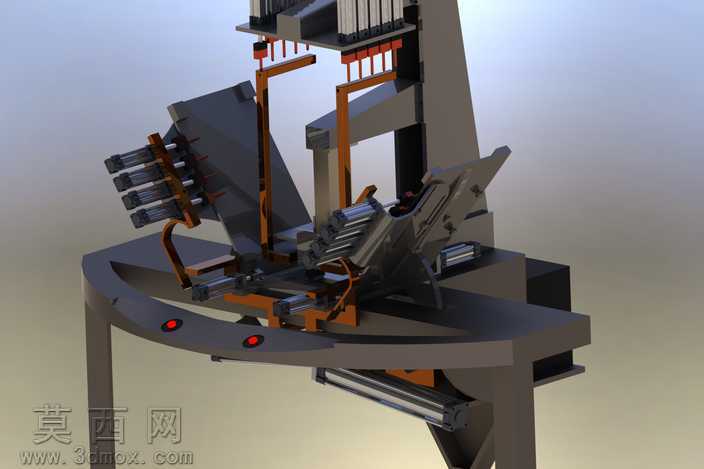

本作品为多工位回转式自动化加工工作站的三维设计成果，建模阶段采用参数化设计逻辑完成整体结构搭建，首先以弧形回转工作台作为核心承载基座，对工作台的支撑立柱、弧形台面轮廓、台面内嵌的工位定位点位进行精准尺寸约束，确保各工位的回转定位精度符合自动化作业的公差要求。在执行机构建模过程中，分别完成双侧倾斜式工件夹持模组、顶部垂直下压作业模组的独立建模，对每个模组的滑动导轨、驱动缸体、执行端头的装配关系进行逐层约束，还原机构的运动行程与装配间隙，避免出现运动干涉问题。渲染阶段采用金属哑光材质作为设备主体结构的基础材质，对支撑框架、工作台面赋予深灰色磨砂金属质感，对执行机构的运动杆件、驱动部件赋予棕褐色金属漆面材质，通过不同材质的色彩与质感区分，清晰呈现设备的结构层级；场景布光采用侧方主光源搭配顶部补光的方案，弱化生硬阴影，突出机械结构的棱角与装配细节，让整体渲染效果兼具工业真实感与结构展示性。结构设计上采用回转式多工位布局，弧形工作台可带动待加工工件在不同作业工位间流转，双侧倾斜布置的加工模组可同时完成工件双侧的加工作业，顶部垂直模组可完成工件顶面的压合或加工工序，各工位独立作业互不干扰，能够有效缩减工件流转的辅助时间，提升整体加工效率；设计过程中充分考虑机构的维护便利性，各执行模组均采用模块化装配设计，可单独完成拆装更换，支撑结构采用框架式设计，在保证整体结构刚性的前提下减少冗余材料使用，降低设备整体自重。
