双摆臂液压驱动工业机械臂结构设计

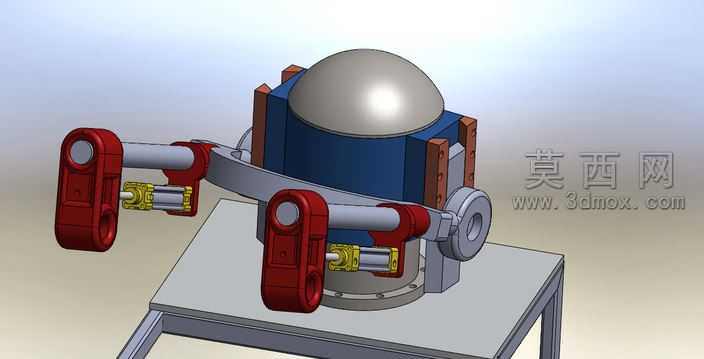

本作品为双摆臂液压驱动机械臂的三维结构设计，建模过程中严格遵循机械设计的公差配合规范，对每一处连接结构都做了精准的尺寸约束，确保各部件装配后无干涉、运动逻辑顺畅。整体模型采用自底向上的建模思路，先完成基座、回转支撑座、主臂体、摆臂连接架、液压油缸、执行端连接法兰等单个零件的特征建模，再通过同轴、重合、距离等装配约束完成整体组装，完整还原了机械臂的真实装配关系。渲染阶段针对不同部件的材质特性做了区分设置：顶部半球形端盖采用抛光金属材质，模拟不锈钢冲压件的高反光金属质感；主筒体采用哑光深蓝色涂装材质，还原工业设备常用的防护漆面效果；两侧摆臂采用红色烤漆金属材质，模拟重型机械臂常用的警示色涂装，表面添加细微的颗粒质感来还原真实漆面的肌理；液压油缸部分做了分色处理，缸筒采用亮面镀铬金属材质，端盖与活塞杆采用黄铜色金属材质，清晰区分不同功能部件；底部安装支架采用灰色哑光金属材质，模拟焊接钢结构的表面质感，支架的方管型材连接处特意添加了焊缝特征，还原焊接加工的真实工艺细节。结构设计上，该机械臂采用双摆臂对称布局，两个摆臂各自配置独立的液压驱动油缸，可实现独立摆动与协同作业，相比单臂结构拥有更高的负载能力与作业稳定性，基座位置设置回转支撑结构，可实现整机周向回转，扩大作业覆盖范围。设计过程中重点优化了摆臂与主筒体的连接结构，采用加厚连接耳板配合销轴的铰接形式，能够承受高速摆动下的冲击载荷，液压油缸的铰接点位置经过反复调整，确保摆臂在全行程摆动过程中油缸无死点、推力输出平稳。整体结构兼顾了高负载与高速度的作业需求，所有铰接位置都预留了轴承安装位与润滑通道，方便后续的维护保养，可作为工业搬运、焊接、上下料等场景的机械臂设计参考，模型完整保留了所有零件的建模特征，可直接用于工程图导出、结构仿真与运动模拟。
