双工位立式焊接机器人结构设计模型

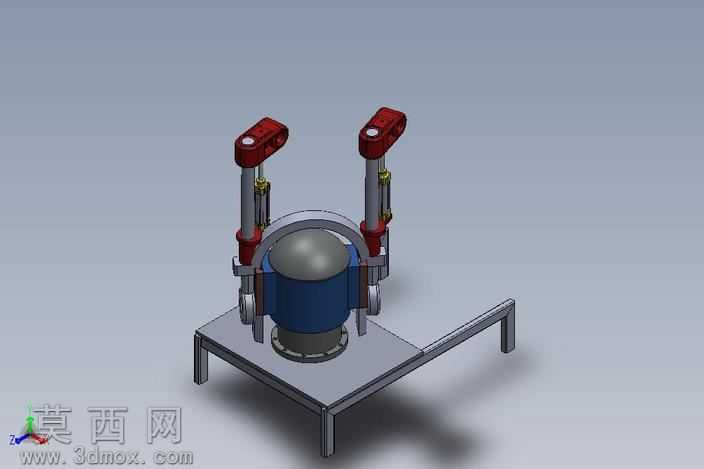

本模型为双工位立式焊接机器人的三维结构设计，采用SolidWorks完成全参数化建模，整体以立式基座为核心承载结构，底部设计方形安装底座，底座预留标准安装孔位，可直接固定于车间地面或焊接工装平台上，保障设备运行时的结构稳定性。基座上方设置回转承载主体，主体采用圆柱筒式结构，外部包覆深蓝色防护壳体，既可以保护内部的回转传动组件，也能避免焊接过程中飞溅的焊渣对核心部件造成损伤。主体两侧对称布置双焊接执行臂，每个执行臂集成了立式升降导向柱、液压驱动缸、末端焊枪安装座，升降导向柱采用镀铬光轴搭配线性导套的结构，保障焊枪升降过程的运动精度，液压驱动缸沿导向柱平行布置，可提供稳定的焊接压紧与进给驱动力，末端的红色安装座预留焊枪固定孔位与管线走线槽，方便后续接入焊枪、送丝管与信号线缆。模型右侧延伸出单悬臂式工件放置架，采用方管焊接式框架结构，可用于放置待焊接工件或配套的焊接工装，与双焊接臂配合可实现双工位交替焊接作业，提升焊接工序的加工效率。建模过程中对所有零部件进行了材质赋予，底座与框架类零件赋予Q235钢材材质，导向柱与传动件赋予45号钢调质材质，防护壳体赋予工程塑料材质，液压元件赋予金属与密封橡胶组合材质，渲染阶段采用工业产品常用的环境光设置，清晰展现各部件的装配关系与结构细节。设计过程中重点考量了焊接作业的实际工况，对称式双壁结构可同时完成工件两侧的焊接工序，回转主体可带动执行臂完成周向角度调整，适配不同外形工件的焊接需求，各运动部件均预留了合理的运动间隙，避免实际运行时出现运动干涉，虽然当前模型为未完成的设计版本，但核心的承载结构、运动组件、安装接口均已完成建模，可作为焊接机器人整机设计、结构优化的参考基础，也可用于自动化焊接工作站的布局仿真、教学演示场景。
