滤光片检测用光学实验工作台结构

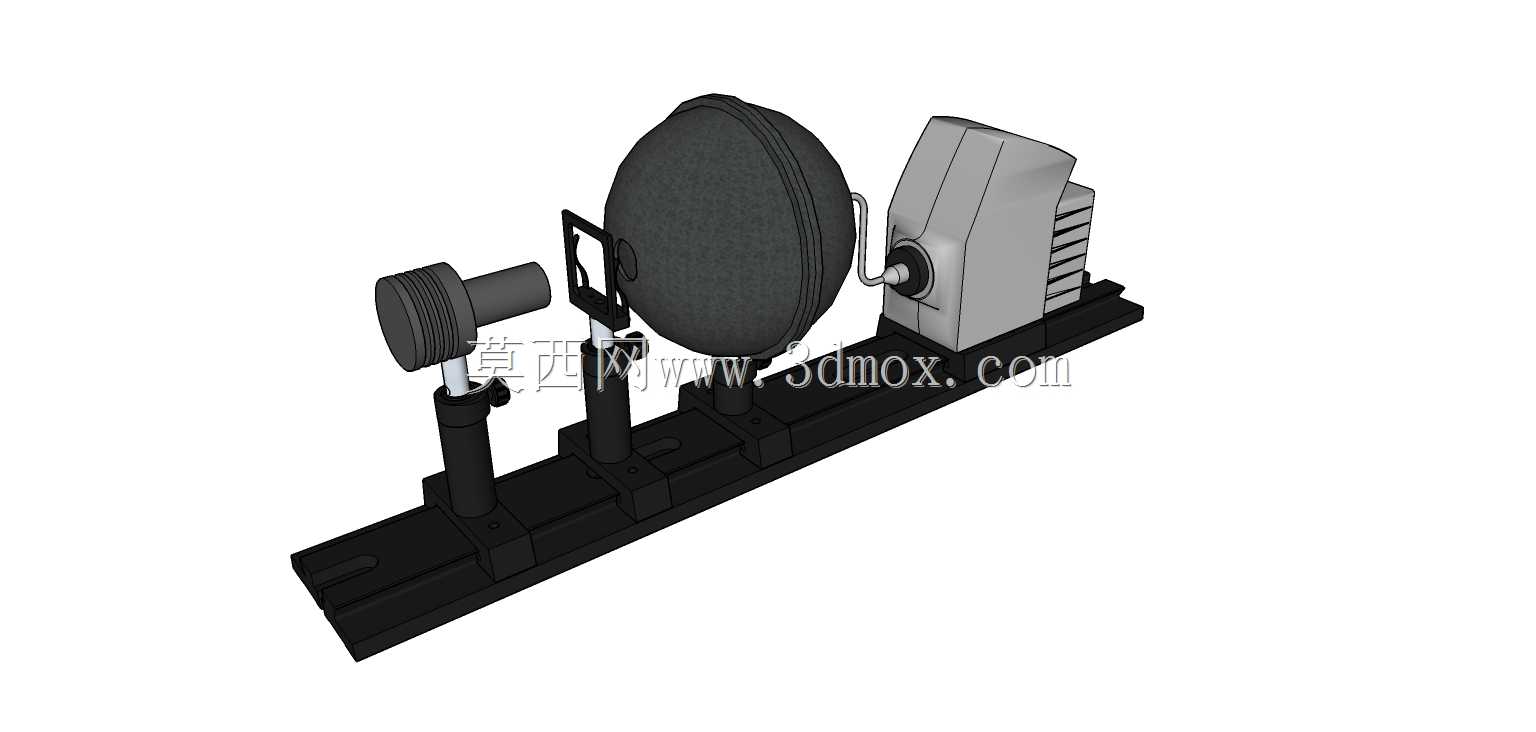

　　这套光学检测工作台的核心应用场景，是光学元件生产环节的滤光片光谱透射率参数校验，也可拓展用于高校光学实验室的基础光学实验、光学镀膜工艺的参数验证环节，区别于通用重载机械工作台，其结构设计完全围绕光学检测的光路同轴度要求展开，所有功能部件均集成在同一条直线导轨基座上，从根源上避免分体式架设带来的光路偏移问题。整套设备沿导轨轴向依次排布校准光源组件、滤光片装夹支架、积分球接收单元，其中校准光源采用封闭式灯室结构，外壳做了遮光筋设计，避免杂散光溢出干扰检测结果，灯室输出端设置标准口径的通光孔，可根据检测需求更换不同孔径的光阑，适配不同尺寸规格的滤光片检测。滤光片支架采用快装式卡槽结构，支架的装夹位预留了0.5mm的弹性压紧余量，

　　既可以保证不同厚度的滤光片装夹稳固，也不会因为压紧力过大造成薄型滤光片的应力变形，支架底部与导轨的连接位置设置了微调锁紧结构，可沿垂直于光轴的水平方向做±10mm的位置调整，保证滤光片中心与光路中心完全重合。积分球接收单元通过转接支架固定在导轨末端，其入射光孔与光源输出端保持严格同轴，积分球外壳做了哑光发黑处理，内壁的漫反射涂层可以将入射的光信号均匀打散，配合后端连接的光谱辐射计，即可完成滤光片在不同波长下的透射率参数采集。导轨基座采用整体式铝型材加工而成，底面设置了三个可调支撑脚，可在不平整的实验台面上完成水平度调节，调节范围为±5mm，整套设备沿导轨轴向的总安装长度控制在650mm以内，导轨宽度为80mm，

　　单个功能组件的最大高度不超过220mm，安装时仅需预留700mm*200mm的台面空间即可完成布设，不需要额外的地脚固定。在设计思路上，这套结构优先保证光路的稳定性，所有光学组件的安装座均设置了定位止口，与导轨的配合间隙控制在0.02mm以内，避免长期使用后出现组件移位导致的测量误差，同时所有外露的结构件均做了哑光氧化处理，减少环境光反射对检测过程的干扰。实际使用过程中，操作人员仅需将待检测滤光片装入支架卡槽，锁紧固定后即可启动光源完成检测，不需要反复调整光路位置，相比传统的分体式光学搭建设备，检测准备时间可缩短60%以上，同时也降低了对操作人员光学调试能力的要求。设备的光源组件预留了标准的电源接口与散热风道，连续工作时长可满足批量滤光片的检测需求，积分球的安装位置也可沿导轨轴向滑动调整，可根据不同的检测距离要求改变光程，适配不同的检测标准要求。
