天文观测用U型场分离器光学元件结构

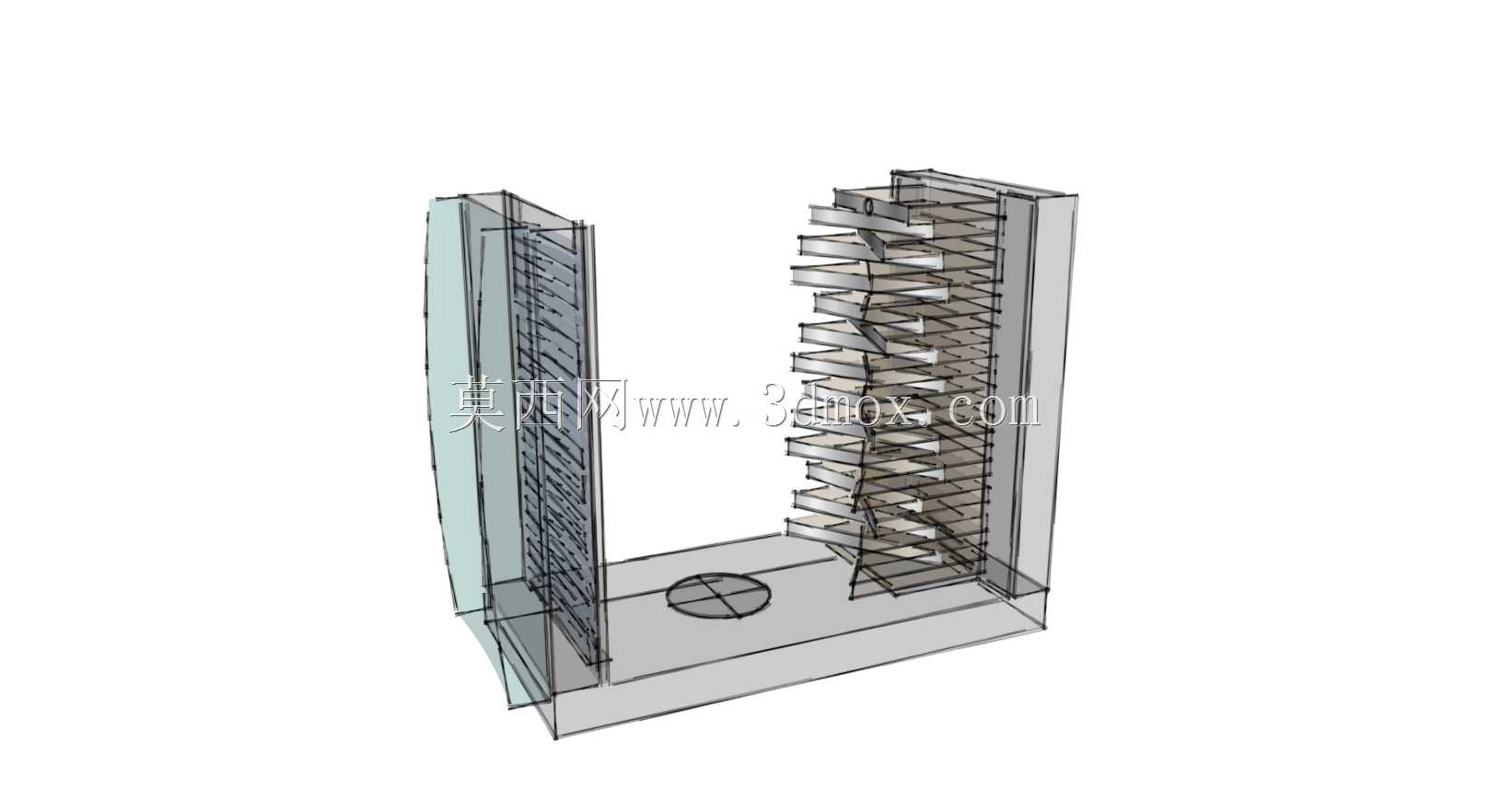

　　该光学元件是天文光谱观测系统中的核心分光部件，主要应用于大口径地基天文望远镜的后端光谱仪模块中，承担视场分割、光束导向的核心功能，能够将望远镜入射的全视场光束按照观测需求拆分至不同的光谱采集通道，支撑多目标光谱观测、高分辨率光谱解析等天文科研任务的开展。从结构形态来看，整体采用U型开放式安装框架，底部为一体化平整安装基座，基座中心预留圆形定位基准孔，可与光谱仪内部的安装基板通过定位销实现快速精准对位，安装基准面平面度公差控制在0.02mm以内，避免安装应力传导至光学元件工作面影响分光精度。两侧立式支撑臂采用对称式布局，其中一侧支撑臂固定安装平面反射镜组，镜面与基座安装基准面呈垂直布设，

　　镜面倾角可通过支撑臂内侧的微调结构实现角秒级调整，用于将入射光束折转90度导向分光栅格组件；另一侧支撑臂为层叠式栅格安装座，沿垂直方向等距排布多组分光隔片，隔片之间形成独立的通光通道，每个通道的内壁做发黑消光处理，可有效抑制通道间的杂散光串扰，保证各视场光束的独立传输。设计过程中优先考虑光学元件的装调便利性，两侧支撑臂与底部基座采用分体式组装结构，可先分别完成反射镜组件、栅格隔片组件的独立装调检测，再统一装配至基座上，降低整体装调难度；同时框架整体采用低膨胀系数的合金材料加工，可适配天文台站夜间观测时的宽温差环境，减少温度形变带来的光路偏移，保证长时间观测过程中的光路稳定性。从安装边界来看，

　　整体结构的外接轮廓尺寸适配中型光谱仪的内部安装舱位，U型结构的开口方向对应望远镜入射光轴方向，安装时需保证基座定位孔与光谱仪光轴的同轴度误差不超过0.05mm，两侧支撑臂的顶端预留遮光罩安装接口，可外接柔性遮光罩阻挡外部杂散光进入通光通道。在实际使用场景中，该元件安装于光谱仪的准直镜与色散元件之间，入射的平行光束经一侧反射镜折转后，进入层叠栅格的各个通光通道，被分割为多个独立的视场子光束，再分别导向后续的色散棱镜与CCD采集面，实现单曝光周期内多个天体目标的光谱同时采集，大幅提升天文观测的效率。结构设计上充分考虑了光学元件的维护需求，栅格隔片采用模块化安装方式，单片隔片可单独拆卸更换，无需拆解整个支撑结构，降低后期维护成本；

　　反射镜的固定结构采用侧边压块式固定，避免压合应力直接作用于镜面基底，防止镜面面形发生形变影响成像质量。整个结构的受力路径经过优化，底部基座的厚度根据支撑臂的载荷分布做差异化设计，在保证整体结构刚性的前提下尽可能降低自重，减少对光谱仪内部安装平台的载荷压力，适配机载、台站式等多种部署场景的光谱仪安装要求。
