教学用法布里珀罗干涉仪结构设计

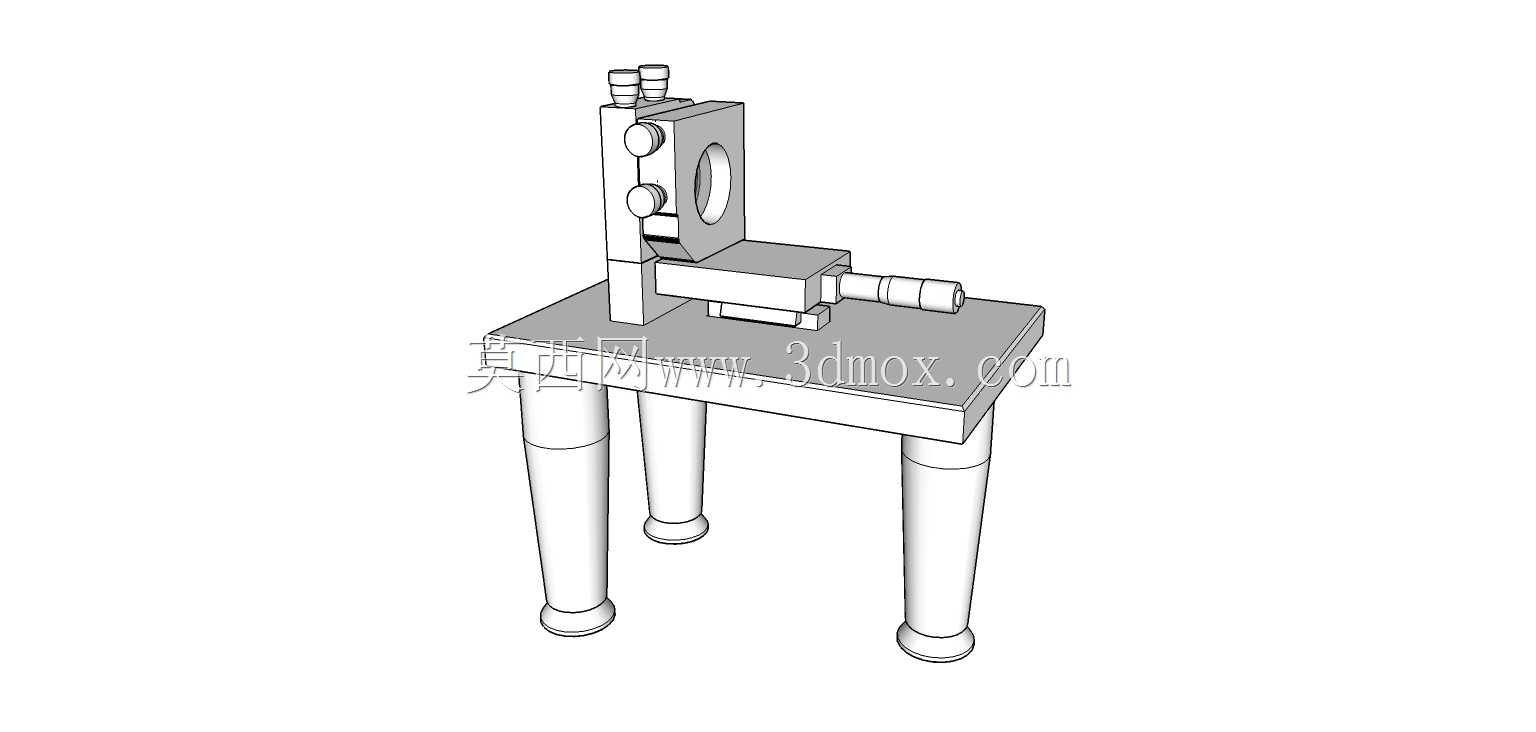

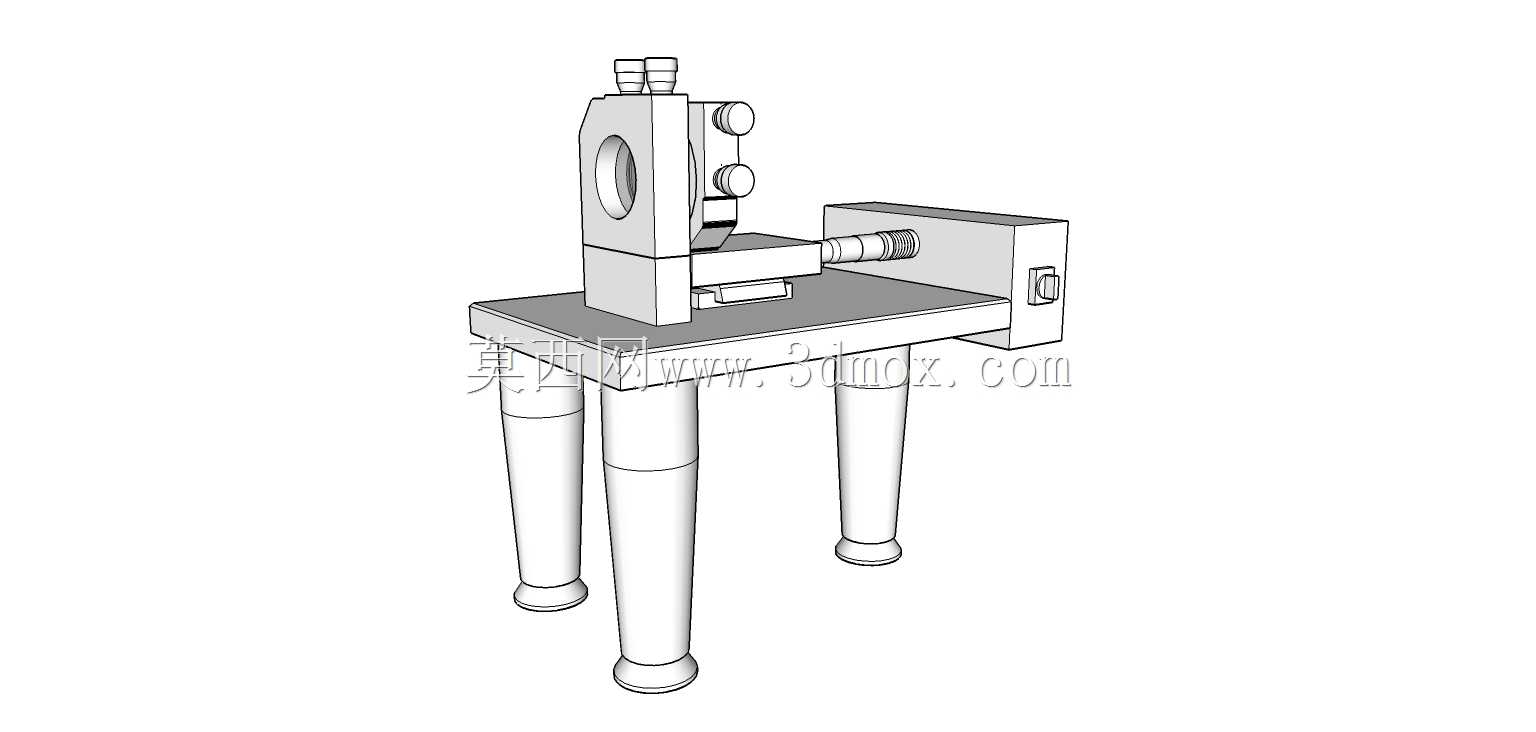

　　这套干涉仪结构采用分体式承载设计，下部支撑结构选用三根等距分布的圆柱支腿，支腿上端与矩形安装平台做沉头孔定位连接，支腿底部做圆弧收边处理，既可以避免放置时刮蹭实验台表面，也能在不额外加装调平地脚的前提下，适配多数平整实验台面的放置需求，安装平台的平面度公差控制在0.02mm以内，为上部光学组件提供稳定的安装基准，避免平台形变带来的光路偏移问题。上部光学调整组件分为固定镜架与移动镜架两个独立模块，固定镜架垂直安装在平台后侧，镜架本体开设通光孔径，两侧设置细牙调节旋钮，旋钮螺距选用0.25mm规格，单圈调节行程对应镜面0.1°的角度偏转量，可实现干涉腔镜的二维角度微调，满足多光束干涉的平行度调整要求，镜架顶部预留两个标准光学元件安装位，

　　可兼容不同厚度的腔镜固定需求，压圈采用聚四氟乙烯材质，避免锁紧时对光学镜片边缘造成应力损伤。移动镜架沿平台前侧的导向槽做轴向滑移，导向槽采用矩形截面设计，配合间隙控制在0.01mm以内，保证移动过程中镜架的光轴偏移量不超过0.05mm，镜架端部连接细牙进给螺杆，螺杆末端设置滚花调节手轮，转动手轮即可带动移动镜架沿光轴方向平移，实现干涉腔长的连续调整，手轮表面刻有0.01mm精度的刻度线，可直接读取腔长调整量，满足不同实验场景下的腔长参数设置需求。从实际教学场景的使用需求出发，整套结构没有采用复杂的一体化铸造设计，所有零部件均可单独拆卸更换，既方便教学过程中向学生展示干涉仪的内部结构组成，也降低了后期维护的成本，

　　单个调节部件损坏时无需更换整台设备，仅需替换对应零件即可恢复使用。结构设计时充分考虑了教学场景下的操作容错性，所有调节旋钮的转动阻尼做了一致性调校，既不会因为阻尼过小导致调整后位置漂移，也不会因为阻尼过大增加学生的操作难度，所有棱角位置均做R2圆角处理，避免实验操作过程中划伤手部。安装边界方面，整套装置放置在实验台面上时，支腿形成的支撑外接矩形尺寸为220mm×180mm，上部组件最高点距离台面高度为210mm，移动镜架调整到最大行程位置时，整体沿光轴方向的总长度为280mm，常规教学实验台的预留安装空间均可满足放置要求，不需要额外定制安装支架。功能层面，这套结构可直接用于物理光学实验教学中的法布里-珀罗干涉现象演示，

　　也可拓展用于微小位移测量、光谱精细结构观测等拓展实验，结构的调整精度完全满足本科基础光学实验的参数要求，相比工业级干涉仪的复杂结构，这套教学用结构简化了非必要的精密锁紧机构，保留核心的角度调整与腔长调整功能，在控制制造成本的同时，完全覆盖教学实验所需的全部操作环节。设计过程中优先保证光路基准的稳定性，安装平台与支腿的连接位置设置定位销，反复拆装后也能保证上部组件的安装位置重复精度，避免每次拆装后重新校准光轴的繁琐操作，镜架的所有活动配合面均做发黑处理，减少环境杂散光对干涉条纹观测的干扰，进给螺杆与镜架的连接位置采用防松结构，调整到位后不会因为外界轻微震动导致腔长变化，保证干涉条纹的稳定显示。
