摄像机校准用光谱可调光源结构设计

项目分类:通用机械零部件 发布时间:2021-11-21 ID:402368
  • 摄像机校准用光谱可调光源结构设计
  • 摄像机校准用光谱可调光源结构设计
  • 摄像机校准用光谱可调光源结构设计

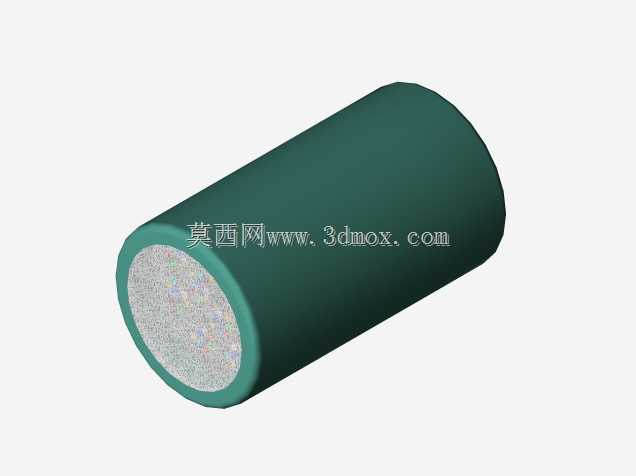

  在机器视觉检测、工业摄像设备标定、光学成像系统调试的现场场景中,这类光谱可调光源是校准环节不可或缺的配套部件,不同于常规照明光源,它的核心作用是输出光谱参数可控的均匀面光,为摄像机的色彩还原度校准、响应曲线标定、灰度线性度校验提供标准参照光源,避免因环境光偏差、光源光谱偏移导致的成像检测误差,广泛适配工业质检线的视觉工位、实验室光学测试平台、摄像模组量产校准工位的使用需求。从结构设计逻辑来看,整体采用圆柱式封装构型,外壳做了等直径的分段式加强筋设计,既可以提升壳体的结构刚性,避免手持或安装夹持时出现壳体形变挤压内部光学组件,也能在多光源并排阵列安装时提供定位基准,相邻光源可通过分段筋的端面贴合实现轴向对齐,无需额外设计定位卡槽。

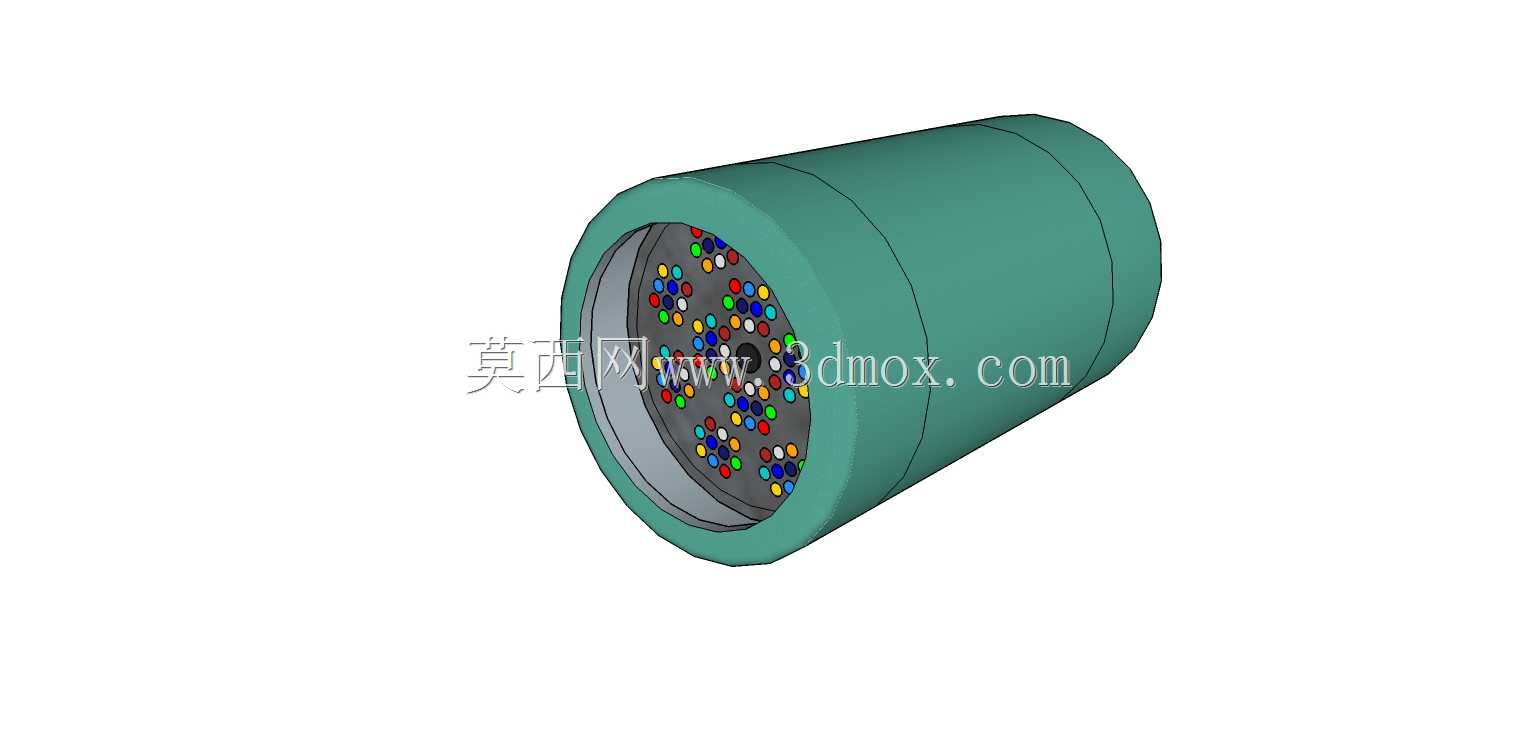

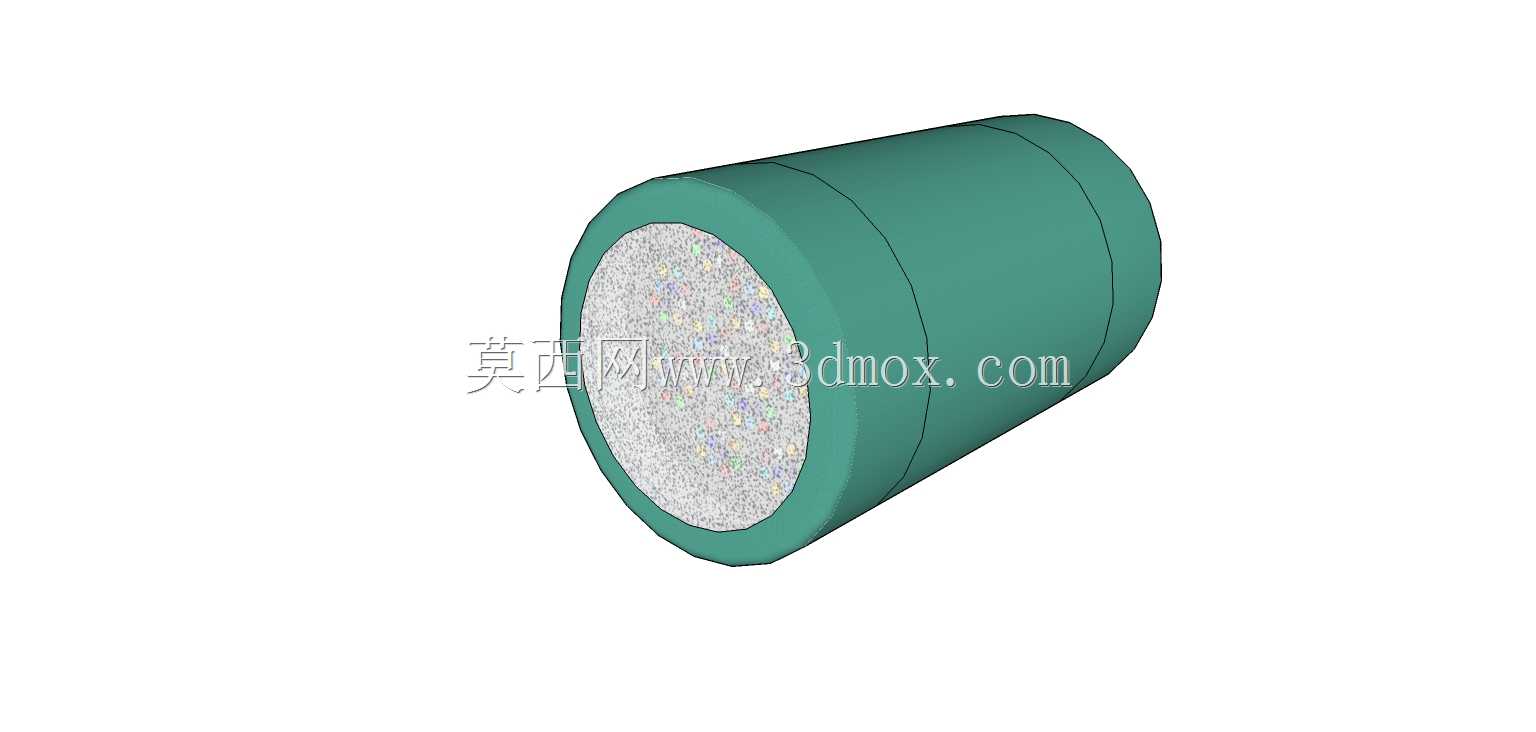

  前端出光面做了环形包边结构,将匀光扩散板牢牢压合在壳体前端,扩散板表面做了漫反射微结构处理,能够将内部发光二极管阵列发出的离散光线充分匀化,保证出光面各区域的照度均匀性偏差控制在工程允许范围内,不会出现局部亮斑或暗区,满足校准作业对光源面均匀性的硬性要求。内部腔体的设计充分考虑了发光二极管的排布空间与散热余量,腔体直径略大于发光板的安装尺寸,预留了布线与导热衬垫的安装空间,壳体选用导热性较好的金属材质时,可直接通过壳体壁面将发光元件工作产生的热量导出,无需额外加装散热鳍片,适配长时间连续校准作业的工况需求。从安装边界来看,圆柱构型的外壳适配标准的光学支架夹持孔径,可直接固定在常规光学实验架的调节架上,支持轴向角度调整、前后距离微调,

  不需要定制专属的安装夹具;整体轴向长度控制在紧凑区间,不会在狭小的校准测试舱内占用过多安装空间,出光面的直径尺寸匹配常规工业摄像机的镜头视场角,在标准校准距离下,出光面可完全覆盖摄像机的成像靶面,保证校准过程中整个成像区域都能接收到均匀的标准光谱照射。设计过程中特意规避了多余的突出结构,整个外轮廓除了分段筋的环形凸起外无其他外凸部件,既可以避免安装过程中剐蹭周边的光学组件,也能减少积灰死角,日常维护时只需擦拭前端出光面即可,不需要拆解壳体清理内部结构。在实际使用场景中,这类光源可根据校准需求调整输出光谱的波段范围与照度值,匹配不同型号摄像机的校准参数要求,相比传统的固定光谱校准光源,它的适配性更强,

  不需要针对不同摄像设备更换对应光源,能够大幅缩减校准工位的换型调试时间。结构设计上充分考虑了工业现场的使用耐受性,壳体连接处做了密封处理,可阻挡车间环境中的粉尘、切削液雾进入光源内部,避免发光元件被污染导致出光效率下降,延长光源的实际使用寿命。出光面的环形压边做了圆角处理,不会在安装或移动过程中划伤操作人员或磕碰镜头表面,细节处理符合工业设备的安全设计要求。内部的发光元件采用阵列式排布,每颗发光二极管的发光角度都经过匹配设计,保证光线经过扩散板后能够形成均匀的朗伯体出光特性,不会出现中心照度高边缘照度低的问题,完全满足摄像机校准对光源输出特性的严苛要求。
