科幻风格太空载具曲面造型结构设计

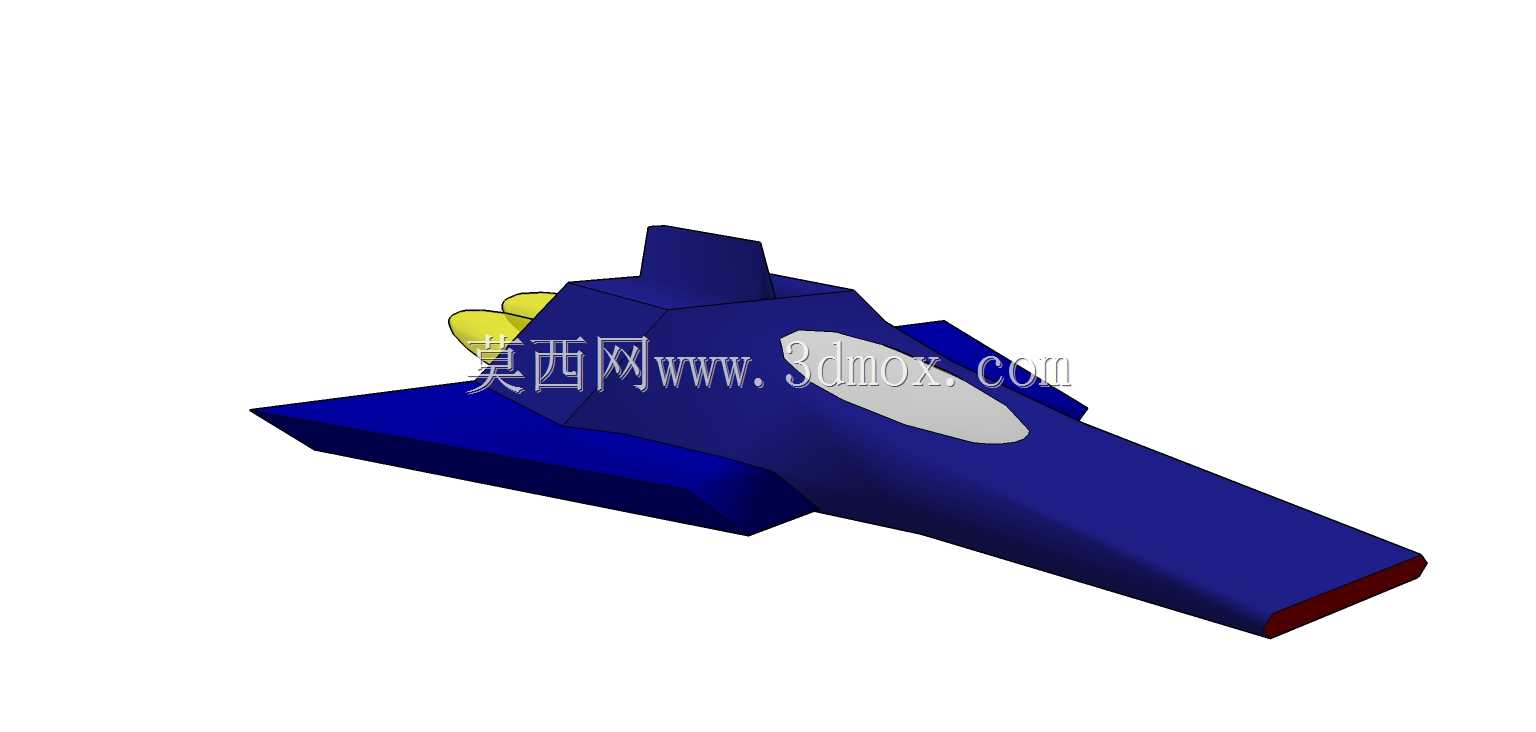

　　这款太空载具的造型设计，核心围绕近地轨道观光、深空探测概念验证场景的载具外观需求展开，在建模阶段优先考虑了曲面气动布局与内部舱室空间的平衡，没有照搬现有航天载具的棱角化设计，而是采用大曲率顺滑曲面作为机身主体，降低概念演示阶段的风阻模拟运算复杂度，同时兼顾科幻题材内容创作的视觉辨识度。从结构布局来看，机身前段采用收窄式楔形设计，机头端面做了小角度斜切处理，既可以预留前端探测传感器的安装平面，也能在概念演示场景中模拟高速飞行时的激波导流效果，机身中段为核心舱段区域，曲面抬升形成的隆起结构可以容纳乘员舱、动力控制模块的安装空间，侧面预留的椭圆形内嵌区域可作为观察舷窗或者传感器阵列的安装位，不需要额外做突出结构破坏整体曲面的顺滑度。

　　机身两侧的后掠翼结构与主体曲面做了一体化融合处理，没有采用传统航空器的机翼与机身分件连接结构，翼面从机身中后段自然延伸，翼根处做了加厚过渡，既可以在概念场景中承担大气层内飞行的气动升力面作用，也能在翼面内部预留姿态调整喷口、储能模块的安装空间，翼尖做了收窄切角处理，避免大曲面延伸带来的边缘应力集中问题，也能降低建模阶段的曲面破面风险。机身后部上方的凸起结构为动力舱段的整流罩，采用多面切角与顺滑曲面相结合的造型，既可以覆盖后部的主推进器模块，也能在概念设定中作为垂直起降阶段的姿态稳定结构，后部两侧突出的黄色结构为辅助推进器的整流罩，与主机身采用嵌入式连接，突出高度控制在主体直径的六分之一以内，

　　避免在碰撞模拟或者场景摆放时出现易断裂的突出结构。在建模过程中，针对这类复杂曲面造型，优先采用草图分段绘制+曲面放样的构建逻辑，先沿着机身纵向绘制7个关键截面的轮廓线，每个截面的控制点保持在8-12个，避免控制点过多导致曲面褶皱，再通过放样工具生成主体曲面后，对翼面、动力舱的衔接位置做G2连续倒角处理，保证所有曲面衔接处没有明显的棱线，在渲染阶段可以实现均匀的光影过渡。从安装边界来看，这款载具的整体外轮廓最大宽度集中在翼面位置，最大长度为机头端点到尾部推进器端面的直线距离，整体高度为机身底部到动力舱顶部的垂直距离，所有突出结构的外边缘都做了最小R3的圆角处理，在3D打印验证阶段不需要额外添加支撑结构就能完成主体打印，舷窗、

　　辅助推进器等细节结构都采用内嵌式设计，与主体曲面的落差控制在2mm以内，打印完成后不需要做大量的后处理打磨就能达到展示效果。在实际应用层面，这类造型的模型既可以作为科幻影视、游戏内容创作的载具资产，也能作为航天科普展的概念展示模型，曲面结构的设计逻辑也可以为小型民用无人机、高速陆地载具的外观设计提供参考，尤其是大曲率融合曲面的构建方式，能够有效降低结构风阻，同时减少零部件的拼接缝隙，提升整体结构强度。建模阶段特意规避了细小的突出零件，所有细节结构都与主体做一体化处理，在场景摆放、动画演示过程中不会出现零件脱落、穿模的问题，机身底部为完整的平面结构，可以直接固定在展示支架上，不需要额外设计安装底座，底部平面的面积占到机身投影面积的30%，放置时的稳定性足够支撑常规展示需求。针对曲面建模容易出现的厚度不均问题，在完成主体曲面构建后，统一对壳体做了2mm的等距加厚处理，所有转角位置的加厚偏差控制在0.2mm以内，既可以满足3D打印的壁厚要求，也能在做结构仿真时保证壳体受力的均匀性，不会出现局部应力过大导致的结构失效模拟偏差。
