物料输送用塑料齿轮结构设计

　　在散料输送、轻型物料转运的工况场景里，这类塑料齿轮的应用占比正逐年提升，和传统金属齿轮相比，它的自重优势、低噪音特性以及自润滑属性，刚好匹配食品加工、包装输送、小型自动化生产线这类对传动平稳性、洁净度有要求的场景。做这个结构设计的时候，最先要敲定的是齿形参数，因为配套的是输送用齿条，齿距公差必须控制在合理区间，不然啮合过程中会出现卡滞、跳齿的问题，尤其是输送段长度较长的线体，齿轮和齿条的啮合侧隙不能留太大，不然正反转切换的时候会有明显的回程误差，也不能留太小，不然工程塑料热胀冷缩的特性会导致高温工况下齿面抱死。

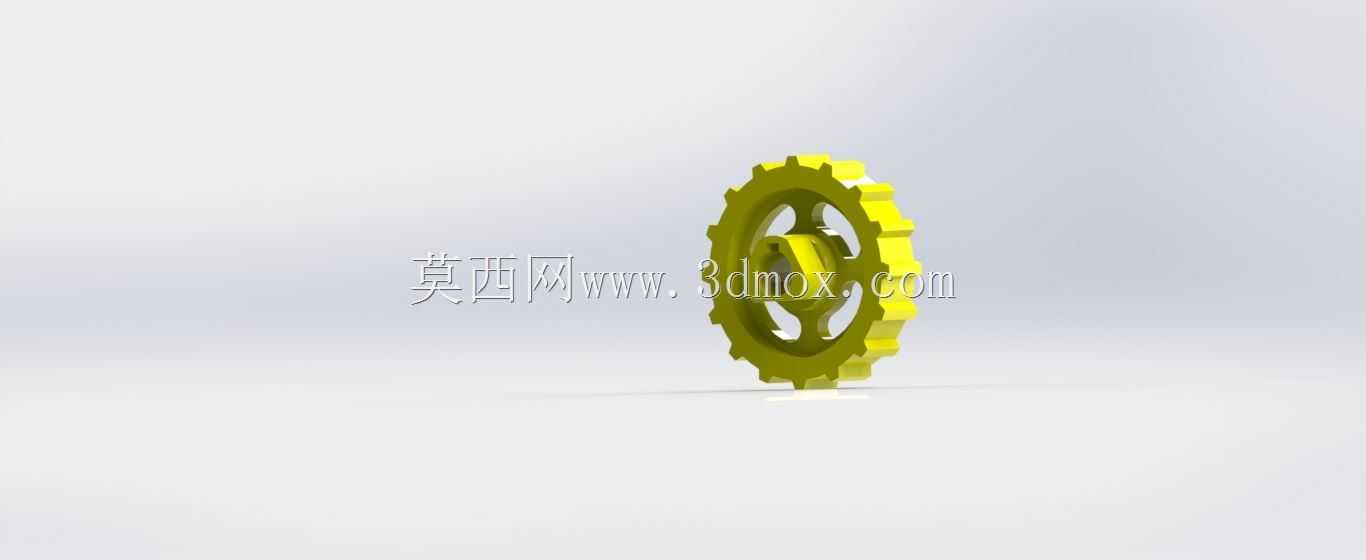

　　从结构细节来看，这个齿轮采用了辐条式减重设计，不是实心轮体结构，毕竟塑料件的成型收缩率比金属大很多，实心结构在注塑冷却的时候很容易出现表面缩痕、内部应力集中的问题，辐条的数量和宽度是经过核算的，既要保证轮体的扭转强度，能承受输送过程中额定负载下的扭矩传递，也要兼顾注塑成型的工艺性，避免壁厚不均导致的变形。轮心的安装孔做了定位止口设计，和传动轴配合的时候，不需要额外做复杂的定位结构就能保证同轴度，止口的深度和轴肩的尺寸是匹配的，安装的时候能直接顶到轴肩位置，省去了反复调整同轴度的步骤，也能避免运转过程中齿轮出现轴向窜动。

　　实际选型的时候要注意安装边界的尺寸，这个齿轮的齿顶圆直径是适配常规输送线的安装空间做的，齿宽刚好覆盖配套齿条的齿面宽度，不会出现齿面啮合不全导致的局部磨损过快问题。和金属齿轮搭配金属齿条的组合不一样，塑料齿轮和配套齿条啮合的时候，不需要额外做频繁的润滑维护，本身工程塑料的自润滑特性就能满足长期运转的需求，尤其是在食品输送这类不能有油污污染的场景，这个特性刚好能满足卫生要求。另外塑料件的减震效果比金属好很多，输送过程中如果物料有轻微的负载波动，轮齿的微小形变能吸收一部分冲击，不会像金属传动那样把冲击直接传递到电机端，能一定程度上延长驱动端部件的使用寿命。

　　设计的时候也考虑了安装维护的便捷性，轮体上没有复杂的异形结构，拆卸的时候用常规的拉马就能直接从轴上拆下来，不需要定制专用的拆卸工具。齿形的修缘也做了处理，轮齿的齿顶和齿根位置都做了小圆弧过渡，一方面是避免啮合的时候出现齿顶干涉，另一方面也能减少应力集中，避免长期交变负载下齿根出现裂纹。要注意的是，这类塑料齿轮的适用工况是常温、轻中负载的输送场景，不能用在重载、高温的传动位置，选型的时候要核算线体的总负载、输送速度，确认齿轮的额定扭矩能覆盖工况需求，同时安装的时候要保证齿轮和齿条的平行度，不然会出现偏磨，一侧齿面磨损过快，大幅缩短使用寿命。

　　从建模的细节来看，轮齿的渐开线曲面是严格按照啮合参数生成的，没有做简化处理，做运动仿真的时候能直接模拟真实的啮合过程，检查有没有干涉、卡滞的问题，辐条和轮缘、轮毂的连接位置都做了圆角过渡，避免应力集中，也符合注塑工艺的脱模要求，不会出现尖角位置填充不满的问题。安装孔的键槽尺寸是按照常规传动轴的标准做的，和标准平键的配合公差刚好满足传动要求，不需要二次加工就能直接装配使用。
