径向连接式普通压力表三维设计模型

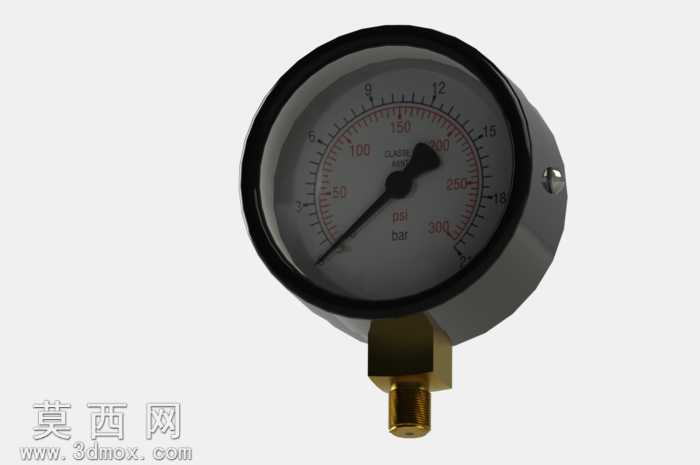

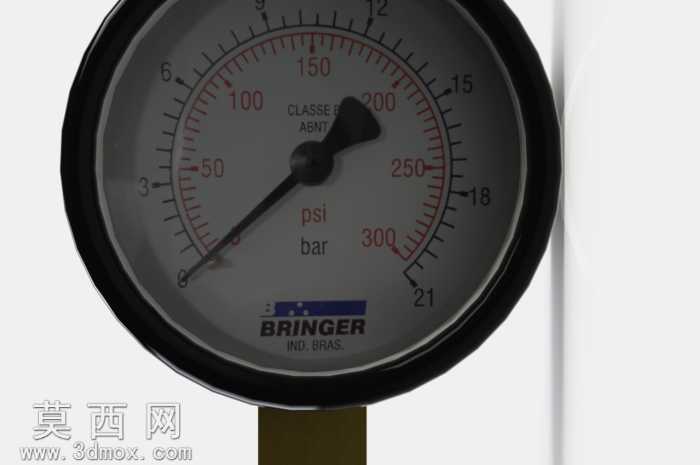

本模型为径向安装式普通压力表的完整三维设计成果，建模过程以工业常用的弹簧管压力表实际结构为参考，严格遵循真实仪表的尺寸比例与装配逻辑完成搭建。建模阶段首先完成表壳主体的结构设计，采用金属壳体的典型造型，还原了壳体侧面的泄压防护结构、表圈的压合固定结构，以及底部径向布置的黄铜材质压力连接接头，接头处的外螺纹结构、密封端面都按照通用仪表连接标准做了精细化还原，保证接口结构的工业适用性。表盘部分的建模还原了双刻度量程设计，同时标注bar与psi两种压力单位，刻度线的分度值、数字标识位置都与真实压力表保持一致，指针组件包含中心转轴、指示针、压力限位结构，还原了指针的转动装配关系，可直观呈现压力指示的工作逻辑。表蒙部分采用透明材质参数设置，还原玻璃表蒙的通透质感与边缘压合结构，内部的弹簧管传感组件、传动放大机构也做了结构还原，清晰展现压力表将介质压力转化为指针转动的机械传动路径。材质渲染阶段针对不同部件做了区分设置：表壳采用喷塑黑色金属材质，呈现哑光磨砂的工业质感；底部接头采用黄铜金属材质，还原铜材的金属光泽与加工纹理；表盘采用白色哑光工程塑料材质，刻度标识做了清晰的印刷质感处理；指针采用黑色金属材质，表蒙设置了合理的透明度与反光参数，让整体渲染效果贴近真实工业压力表的视觉效果。设计过程中充分考虑了压力表的实际装配逻辑，所有部件的配合间隙、连接结构都符合工业仪表的设计规范，既可以作为机械设计教学中压力测量仪表的结构展示素材，也可用于液压系统、气动系统、工业管路等场景的三维装配场景搭建，帮助设计者直观完成管路系统的仪表布局设计，还原工业现场的设备配置效果。
