PCB板载2.1mm直流电源插座结构设计

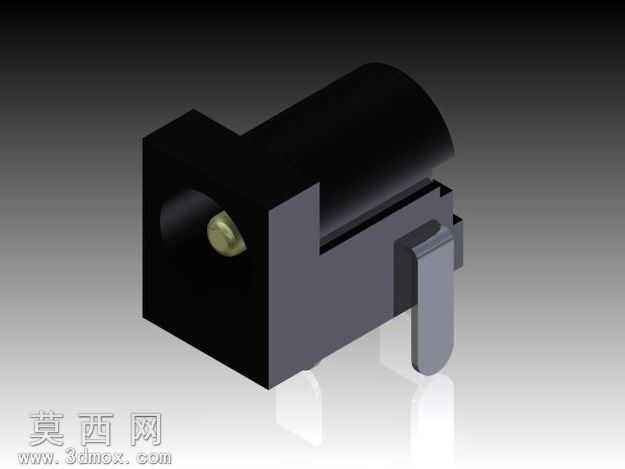

本作品为适配PCB板直插安装的2.1mm规格直流电源插座三维建模成果，建模过程中严格遵循电子接插件行业通用尺寸规范，针对板载安装场景做了结构适配优化。建模阶段优先还原产品的实际装配逻辑，将插座拆解为绝缘基座、导电内芯、插装引脚三个核心组成部分，分别完成各部件的特征建模后再进行虚拟装配，全程校验各部件间的配合公差，确保插合面的同轴度、引脚的安装孔位间距完全符合量产加工的精度要求。材质与渲染表现上，针对不同部件的物理属性做了区分设置：绝缘基座采用黑色阻燃工程塑料材质，渲染时调整哑光塑料的粗糙度参数，还原塑胶件表面细微的磨砂质感，同时保留注塑成型的规整棱边特征；内部导电接触弹片与外部插装引脚采用镀镍铜合金材质，渲染时赋予金属特有的低反光金属质感，对接触端的圆弧接触面做了高光处理，还原金属导电件的机加工表面特征；中心的2.1mm插合内孔做了内凹结构的光影处理，清晰展现插孔的深度与内部接触弹片的卡位结构。结构设计层面重点考量板载使用的可靠性：基座侧面设置的两个直插引脚做了阶梯式结构设计，插入PCB焊盘后可形成稳定的支撑限位，避免焊接过程中插座出现偏移倾斜；插座主体的方形定位基座与PCB板面贴合的接触面做了平整化处理，焊接后可与板面紧密贴合，提升焊接后的抗拉扯强度；内部的导电接触腔做了导向斜面设计，公头插入时可顺着斜面顺滑导入，避免插偏造成内部弹片变形，同时接触弹片采用悬臂式弹性结构，可在公头反复插拔后保持稳定的接触压力，降低长期使用后的接触不良风险。建模过程中对所有易产生应力集中的棱角位置做了微小的圆角过渡处理，既符合塑胶件注塑成型的工艺要求，避免生产过程中出现缺胶、应力开裂问题，也能提升成品的结构强度。整体模型完整还原了该款直流电源插座的全部装配细节与结构特征，各部件可单独导出用于结构验证、装配模拟或者产品开模前的方案校验，能够为电子产品的电源接口选型、PCB布局设计提供精准的三维参考依据。
