商用烧烤设备金属格栅烤架结构设计

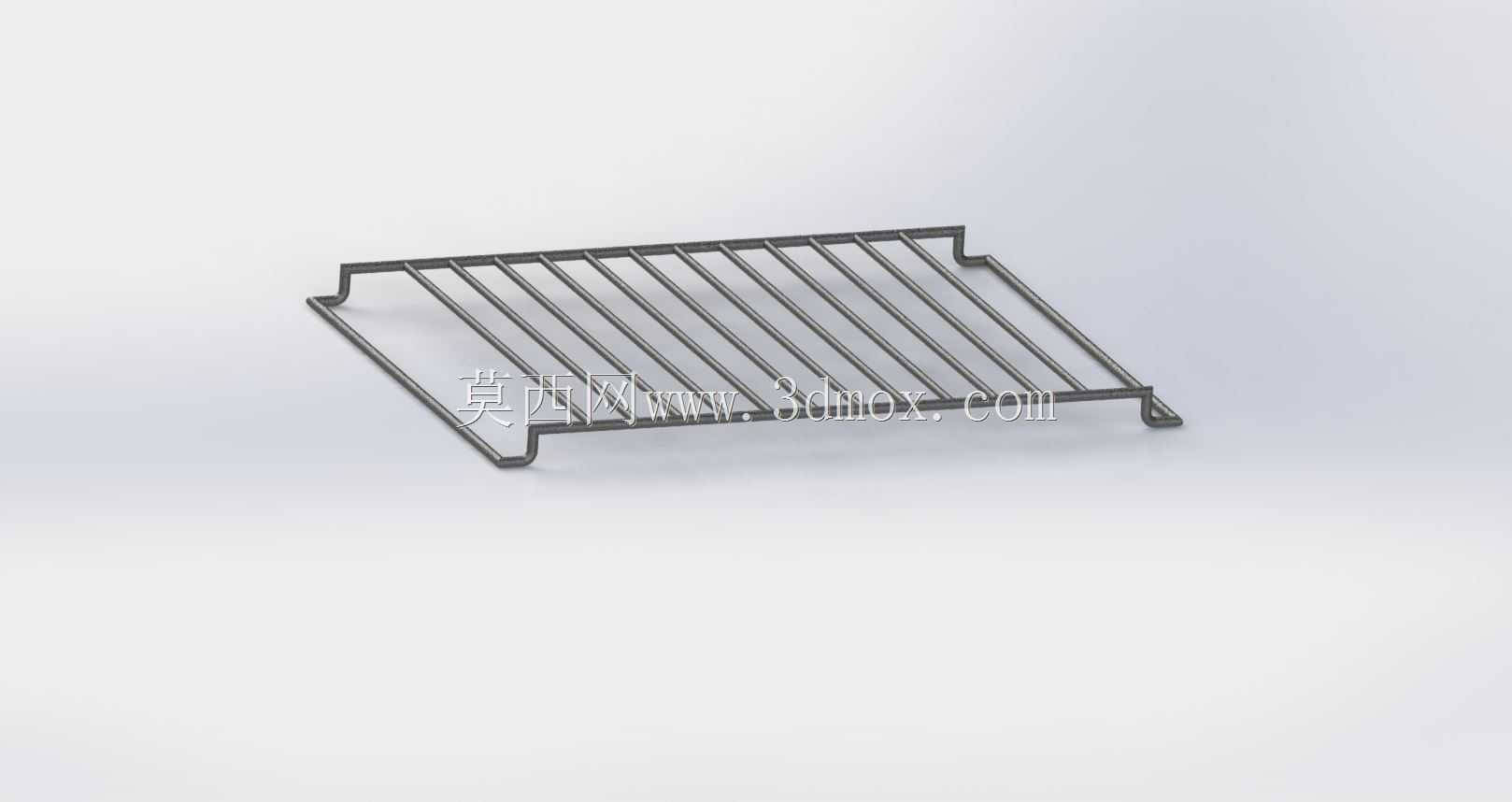

　　这款金属格栅结构件，核心应用场景覆盖商用炭烤炉、电烤炉的食材承载工位，也可作为烘焙设备内的层架支撑件使用，在餐饮后厨设备、户外商用烧烤摊、嵌入式厨电内部都能见到同类结构的身影。日常使用中，它直接与待加工食材接触，既要承载食材重量，还要耐受高温炙烤，同时要保证热量能够顺畅穿透格栅间隙，让热源直接作用于食材表面，形成均匀的加热效果，避免局部积温导致的食材烤焦或者受热不均问题。

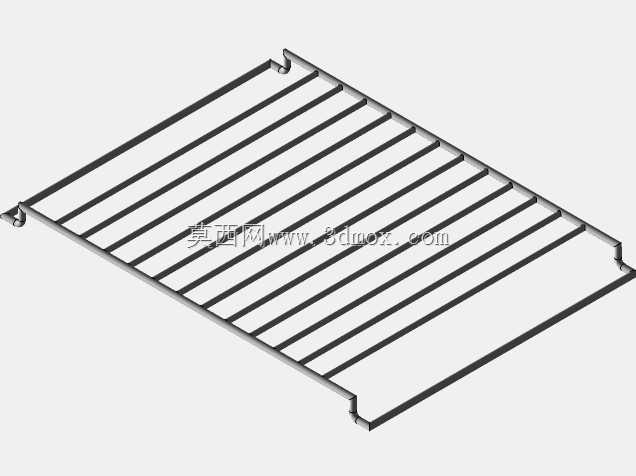

　　从功能特性来看，整个格栅采用等距平行栅条排布，栅条之间的间隙经过反复校核，既不会让小块食材从间隙掉落，又能保证热辐射、热对流的路径通畅，烤制过程中产生的油脂也能顺着间隙直接滴落到下方的接油结构中，减少油脂在高温表面积聚产生的油烟，降低明火窜起烤糊食材的概率。两端的折弯支撑脚是整个结构的安装定位核心，折弯角度经过精准计算，安装时可以直接卡入炉体内侧的定位卡槽中，不需要额外的紧固件就能完成固定，日常拆卸清洗也十分方便，抬起即可取出，能够适配不同深度的炉体内腔，支撑脚的高度预留了足够的下方空间，既保证了格栅与下方热源的安全距离，避免栅条长时间直接接触明火导致的过快氧化，也给接油盘、炭盆的放置留出了操作空间。

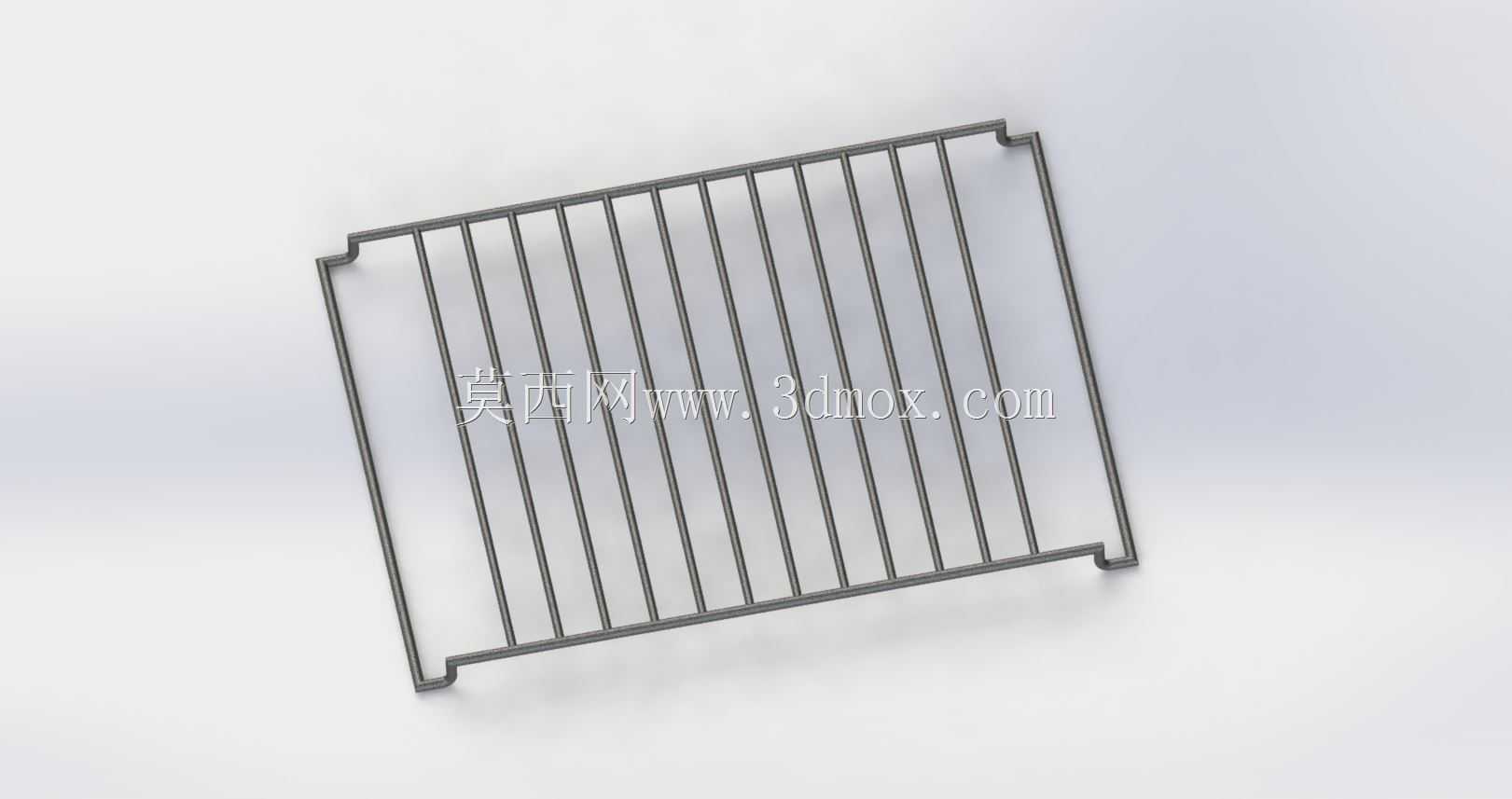

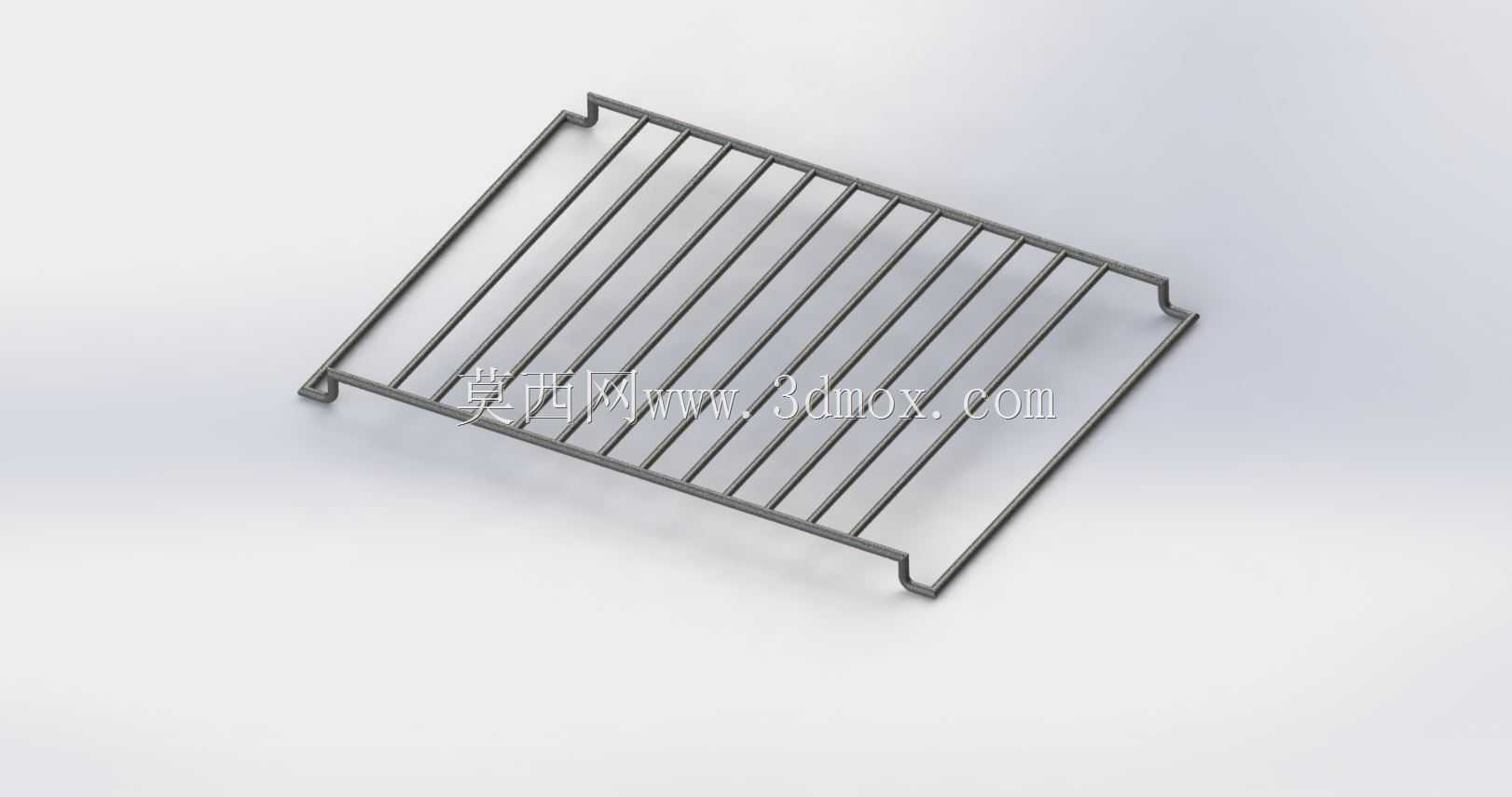

　　设计过程中，首先确定的是栅条的截面选型，没有采用易变形的细圆钢，而是选用了抗弯性能更优的扁钢作为栅条基材，栅条的排布方向与食材摆放的常规方向垂直，能够给长条类食材比如烤串、肉条提供足够的支撑点，避免食材滚动滑落。外围的边框采用同材质金属杆弯折成型，所有栅条与边框的连接位置都采用满焊处理，焊接后打磨掉焊疤，保证整个网架表面光滑无毛刺，不会划伤操作人员，也不会在清洁时残留食物残渣。四个支撑脚的折弯处做了圆弧过渡处理，没有尖锐的直角，一方面避免应力集中导致长期高温使用下折弯处开裂，另一方面也防止安装时刮花炉体内壁的防护涂层。

　　安装边界方面，整个网架的外形尺寸适配常规中型商用烤炉的内腔宽度，支撑脚的外沿宽度比炉体内腔定位槽的内沿宽度小2mm，安装后留有微小的活动余量，能够抵消高温下金属热胀冷缩产生的尺寸变化，避免高温膨胀后网架卡在炉体内部无法取出。栅条的上表面做了轻微的圆角打磨，减少食材与栅条的接触面积，降低食材烤制过程中粘黏在栅条上的概率，日常使用后用钢丝球即可清理表面的焦渍残留，不会因为表面有凹陷缝隙残留污垢。整个结构没有多余的装饰性设计，所有的结构形态都服务于功能需求，没有冗余的零部件，整体结构强度能够满足单次承载15kg食材的使用需求，长期在300摄氏度的工作环境下不会产生明显的形变，栅条的直线度公差控制在1mm以内，保证整个网架放置平稳，不会出现局部倾斜导致的食材滑落问题。
