双轮连杆式往复传动机构结构设计

项目分类:通用机械零部件 发布时间:2021-11-21 ID:402750
  • 双轮连杆式往复传动机构结构设计
  • 双轮连杆式往复传动机构结构设计
  • 双轮连杆式往复传动机构结构设计
  • 双轮连杆式往复传动机构结构设计
  • 双轮连杆式往复传动机构结构设计
  • 双轮连杆式往复传动机构结构设计

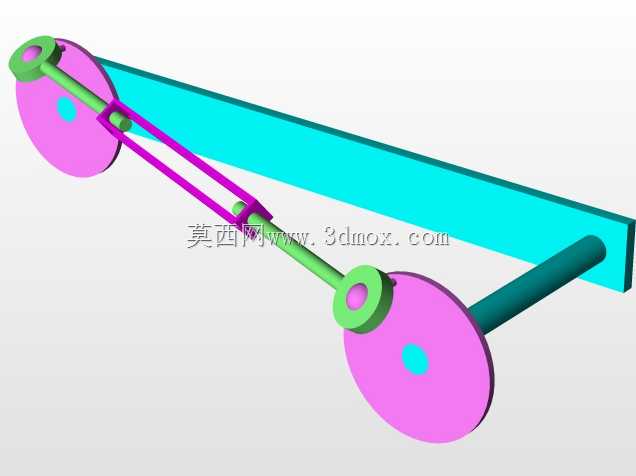

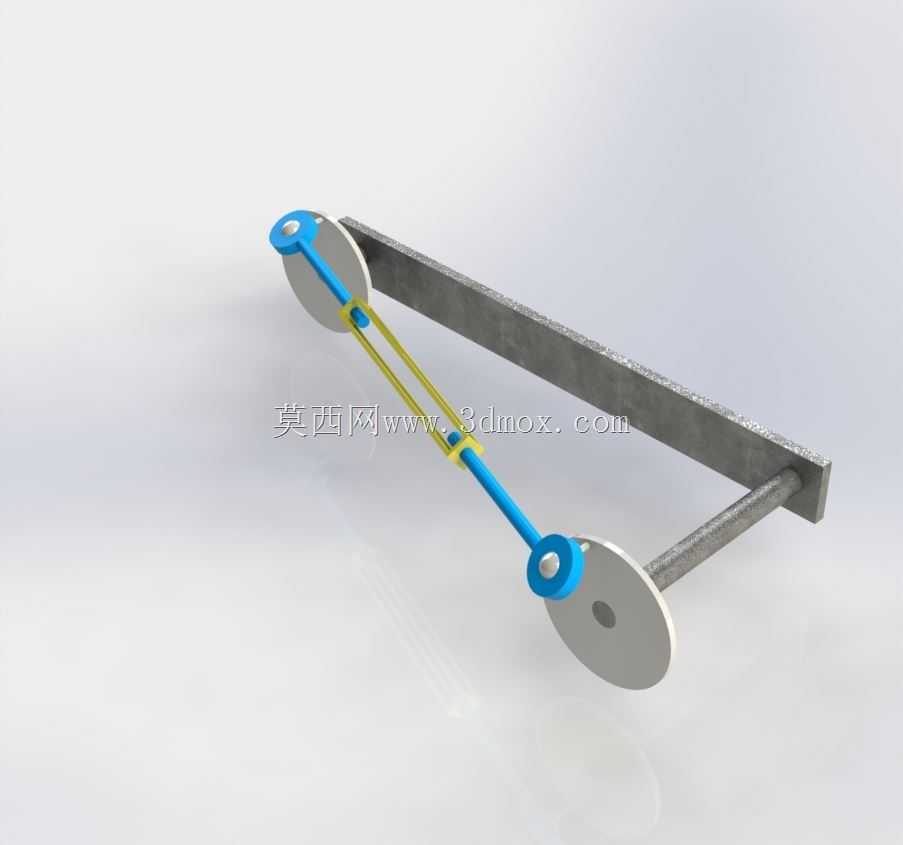

  这套双轮连杆式往复传动结构,在轻工自动化生产线、小型物料推送工位、教学实验演示台架上都有很广泛的适配场景,很多需要把旋转运动转化为定行程直线往复动作的工位,都能看到这类结构的衍生设计。从实际使用角度看,它不需要复杂的导轨导向副,依靠两端带偏心轴的轮盘配合双连杆约束,就能实现输出端的稳定往复动作,相比传统的曲柄滑块结构,它的横向安装空间更紧凑,运动过程中的侧向力更小,对安装基座的刚性要求也更低。

  设计这套结构的时候,首先要确定的是往复行程参数,两端轮盘的偏心距直接决定了输出端的运动行程,偏心轴和轮盘本体的同轴度公差要控制在0.02mm以内,避免运动过程中出现卡滞或者异响。连杆部分采用的是分段式设计,中间的硬质杆身和两端的连接头采用过盈配合加销钉固定的方式,既保证了连杆整体的刚性,又能在装配的时候微调两端轮盘的相位差,确保两个轮盘的转动完全同步,不会出现运动干涉。两端的轮盘和安装基座上的固定轴之间采用滑动轴承配合,轴肩位置做了退刀槽处理,装配的时候可以直接压装到位,不需要额外调整轴向间隙,轮盘外侧的蓝色端盖一方面是起到轴向限位的作用,防止轮盘在转动过程中从固定轴上脱出,另一方面也能遮挡轴承位置,避免生产环境中的粉尘、碎屑进入配合面,延长结构的维护周期。

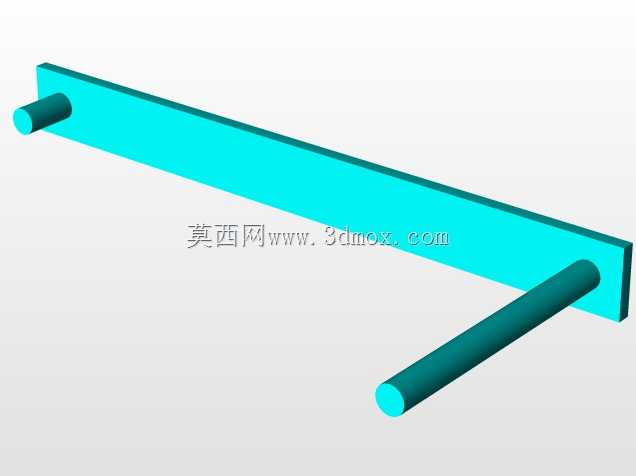

  安装基座采用的是一体式折弯钣金加焊接的结构,横向的支撑梁采用矩形截面型钢,抗弯模量足够承受往复运动过程中的交变载荷,两端的安装立板和支撑梁焊接后做了整体铣平处理,保证两个固定轴的同轴度误差不超过0.03mm,固定轴和立板之间采用过盈配合压装,压装后在轴的根部做了点焊加固,避免长期往复运动导致轴出现松动。整个结构的安装边界很清晰,横向总长度可以根据实际需要的行程调整轮盘间距,纵向安装尺寸只需要预留出轮盘转动的直径空间即可,安装的时候只需要把基座两端的立板通过螺栓固定在设备的机架上,在其中一端的轮盘上接入驱动动力,不管是接入减速电机的输出轴,还是通过同步带轮传递动力,都能稳定输出往复动作。

  从运动特性来看,这套结构在运动过程中,连杆的摆动角度很小,所以传动过程中的冲击力很低,运行噪音比传统的曲柄滑块结构低10分贝左右,很适合用在对噪音有要求的办公类自动化设备或者教学演示设备上。另外它的运动死点位置被双连杆的对称结构抵消了,不管是正转还是反转驱动,都不会出现启动卡滞的问题,不需要额外加装飞轮来跨越死点,进一步简化了整体的结构组成。在实际选型适配的时候,如果需要更大的输出推力,可以适当加大连杆的杆径,同时把轮盘的材质从工程塑料换成45号钢调质处理,固定轴的直径也对应加大,就能适配更大载荷的往复推送工位,比如小型零件的排序送料、包装工位的物料推齐、印刷设备的纸张往复牵引等场景,都能通过调整这套结构的尺寸参数来满足使用要求。

  装配的时候要注意,两个轮盘的偏心轴初始相位要保持完全一致,不然会导致连杆出现扭曲受力,加快连接位置的磨损,装配完成后要手动盘动轮盘转动几圈,确认整个运动过程没有卡滞、连杆没有异常形变之后,再接入动力空载运行十分钟,检查各个连接位置的温升情况,滑动轴承位置的温升不能超过30摄氏度,确认运行顺畅之后就可以投入正常使用。日常维护也很简单,只需要每隔三个月在滑动轴承和偏心轴的配合位置加注少量润滑脂,检查连接销钉有没有松动,就能保证长期稳定运行,不需要复杂的维护操作。
