CSWA认证练习用异形支撑结构件

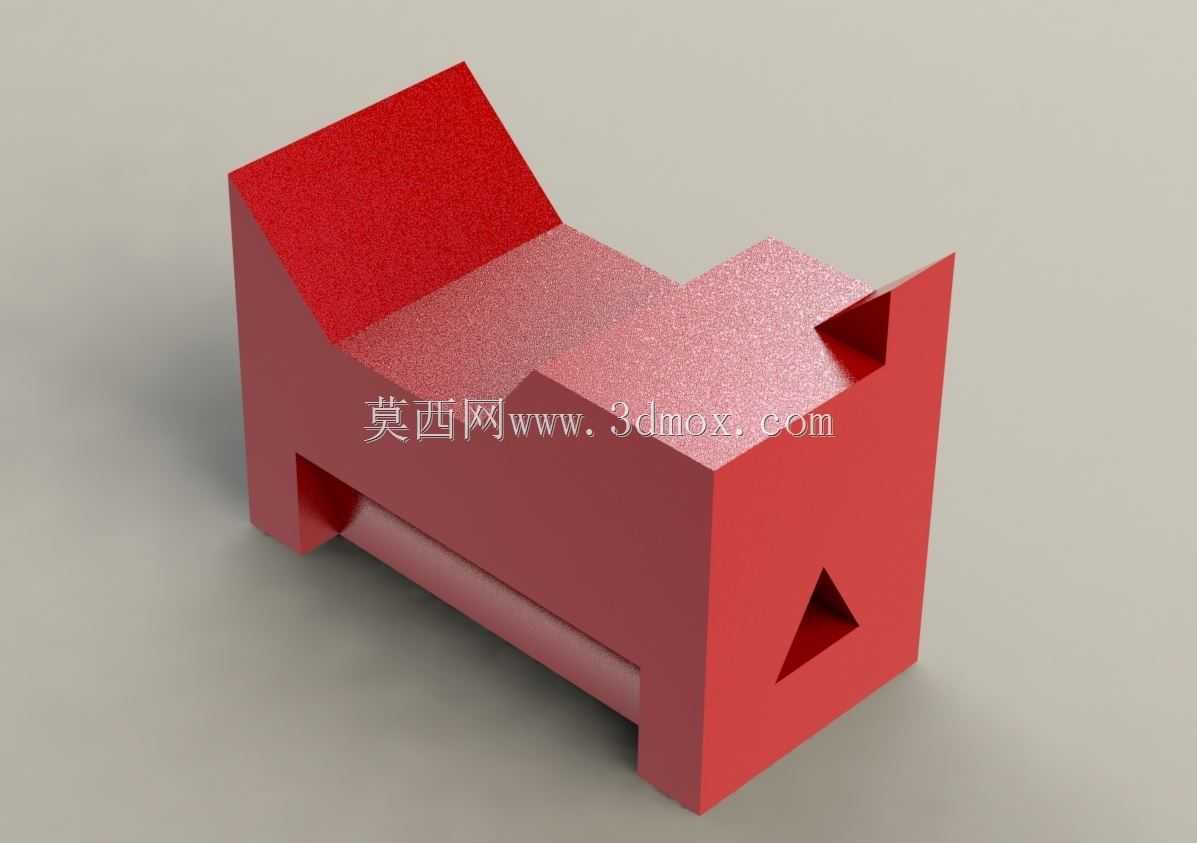

　　该结构件是面向机械设计基础技能考核设计的实训类工件，日常多用于三维建模能力测评、基础结构设计实操训练场景，是入门级结构设计人员验证自身建模逻辑、特征命令掌握程度的典型练习载体，也可作为职业技能等级认定环节的实操考核参照工件。从功能特性来看，该工件集成了多种基础机械结构特征，侧面开设的三角形通孔可作为定位销穿装位，底部延伸的半圆柱凸台可匹配对应凹槽实现快速定位卡装，顶部倾斜的平面可作为承载面承托小型工装组件，两端的立板结构可起到侧向限位作用，避免放置在其上的工件出现侧向滑移。设计过程中，优先采用基础拉伸、切除特征完成主体构型，所有棱边均做了微小倒角处理，避免应力集中的同时也符合实际机加工件的工艺要求，没有设置过于复杂的曲面特征，

　　整体建模逻辑遵循从基准面出发、先主体后局部的常规设计流程，能够有效检验建模人员对草图绘制、特征编辑、几何约束添加等基础操作的掌握程度。从安装边界来看，该工件底部为平面支撑结构，放置时可直接贴合工装平台表面，无需额外设计复杂的安装固定结构，整体外轮廓无超出主体的突兀结构，相邻特征之间的过渡均采用直角或小圆弧过渡，适配常规铣削加工的走刀路径，实际加工时可直接采用方料毛坯通过三轴铣床完成全部加工工序，不需要特殊的工装夹具辅助装夹。外形尺寸方面，整体长宽高比例控制在2:1:1.2左右，属于小型实训工件范畴，占用平台空间较小，可同时在实训台面上放置多个供学员练习使用，各特征的尺寸公差均按照自由公差设定，

　　不需要过高的加工精度即可满足实训使用需求，侧面的三角形通孔与底部半圆柱凸台的位置度要求适中，能够有效考核建模人员对尺寸标注、几何关系添加的严谨性。在实际教学应用场景中，这类工件常被用来引导学员梳理建模顺序，不少入门学员容易在倾斜面的草图绘制、三角形切除特征的深度控制环节出现错误，通过对该工件的反复建模练习，能够帮助学员快速建立三维建模的空间思维，理解特征之间的父子关系，避免后续进行复杂设备结构设计时出现特征报错、建模逻辑混乱的问题。工件表面没有设置多余的装饰性结构，所有结构均具备对应的功能指向，倾斜承载面的角度经过专门设定，刚好匹配常见小型零件的斜向放置需求，两端立板的高度与承载面的倾斜角度形成配合，能够保证放置在斜面上的零件不会从侧边滑落，底部的半圆柱凸台除了定位作用外，还可作为手持部位方便工件的取放转移，三角形通孔除了穿装定位销外，也可作为减重孔降低工件整体重量，方便实训过程中的频繁搬运。
