可3D打印医用防护面盾结构设计

　　这款防护面盾的结构设计，最初是针对公共卫生事件中医疗机构面部防护物资短缺的应急场景开发，核心适配FDM与FFF熔融沉积成型工艺的桌面级3D打印设备，无需复杂后处理即可快速完成制作，能够在短时间内实现小批量应急生产，填补一线防疫场景的防护装备缺口。从实际使用场景来看，该面盾主要覆盖医疗机构预检分诊、发热门诊、核酸采样、普通病区日常诊疗等存在体液飞溅、气溶胶传播风险的作业场景，同时也可适配社区防疫卡口、公共交通值守、冷链物品消杀等一线防疫岗位的面部防护需求，能够为佩戴者提供从额头到下颌区域的全幅面物理阻隔，阻挡飞沫、体液飞溅、气溶胶颗粒直接接触面部黏膜，降低职业暴露风险。

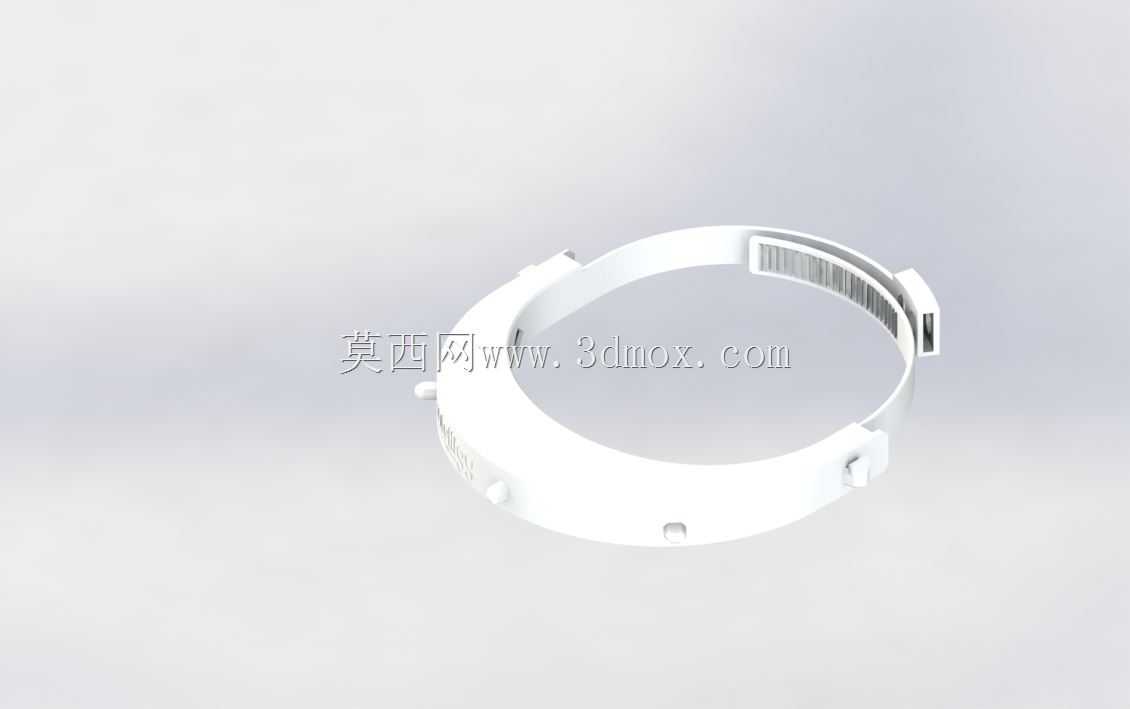

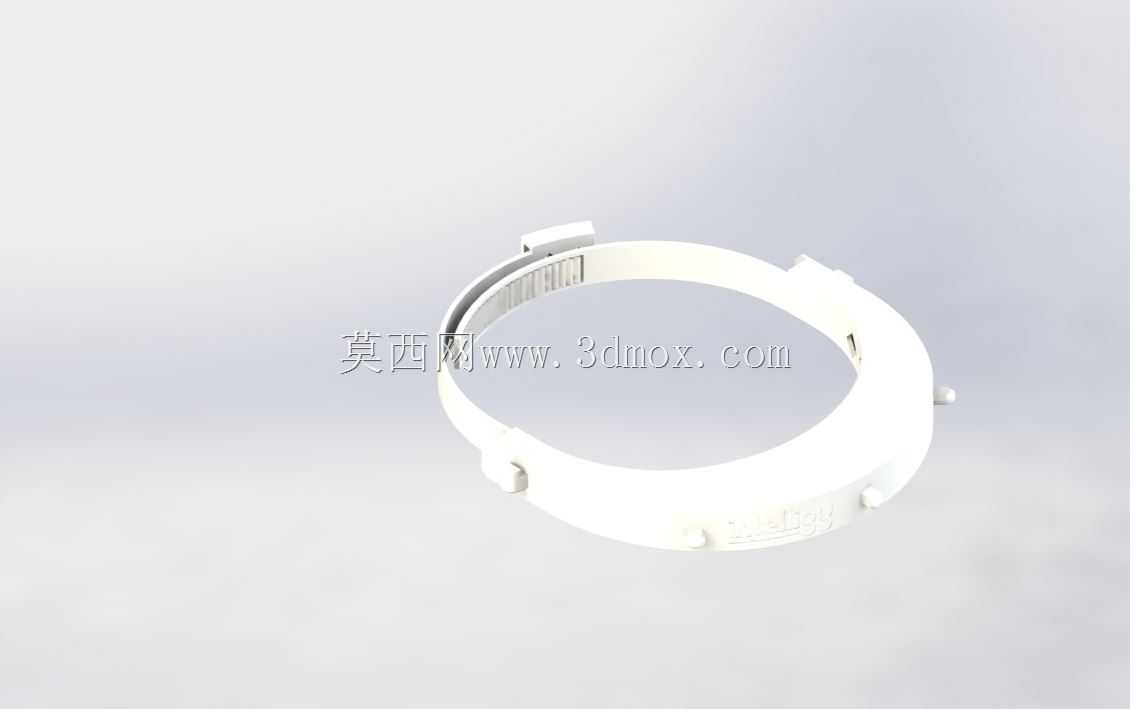

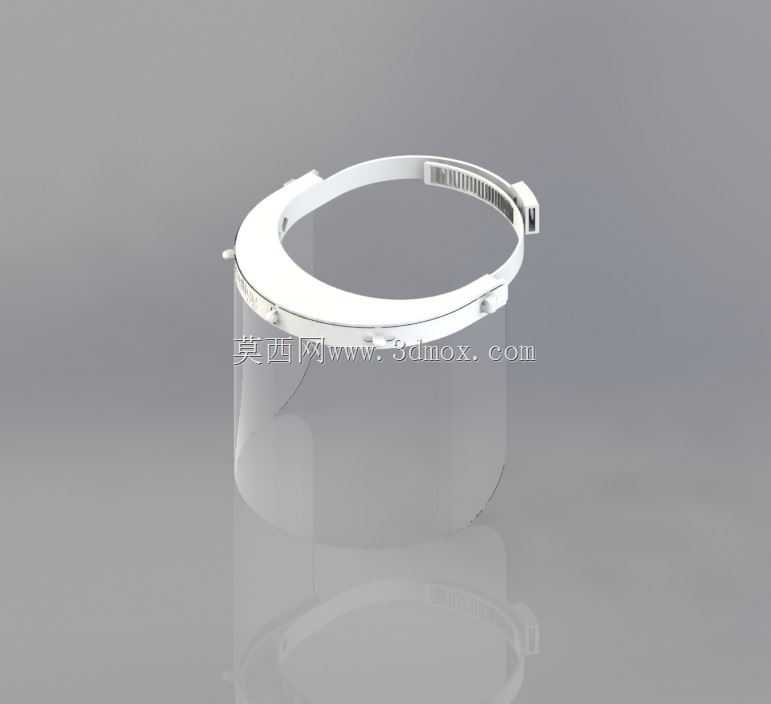

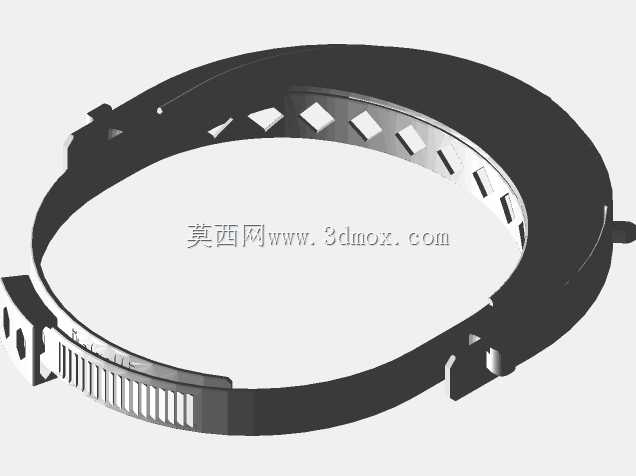

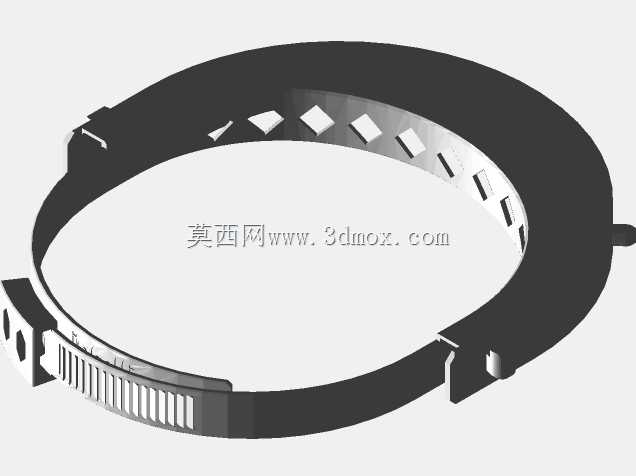

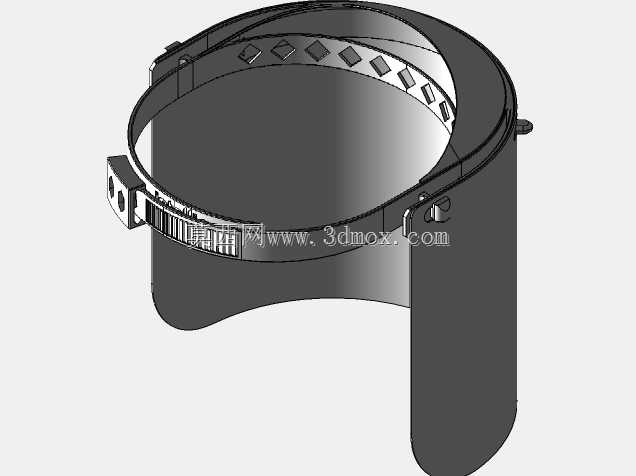

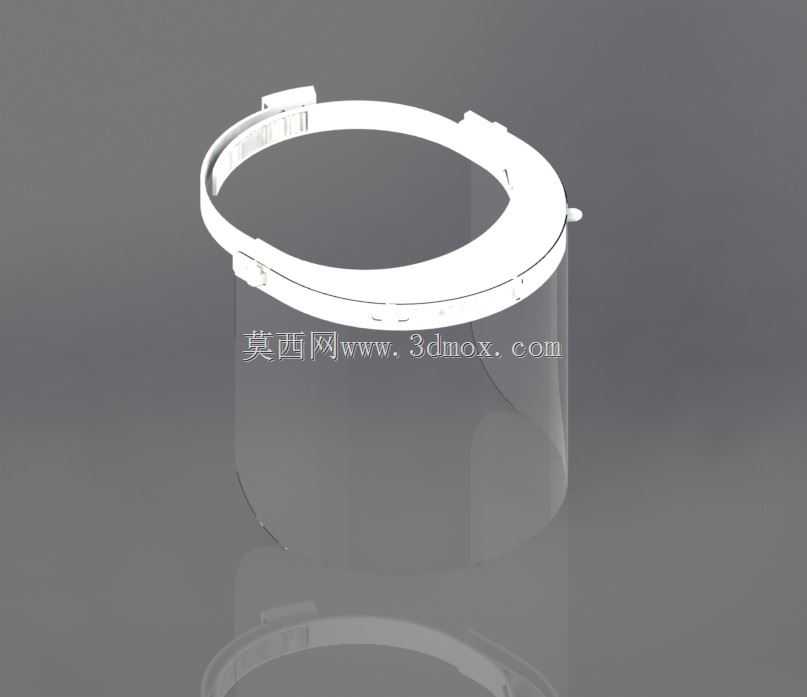

　　结构设计上，这款面盾采用分体式组合结构，主要分为头戴支撑环与透明防护片两部分，没有多余的复杂连接构件，打印完成后无需额外连接件即可完成组装。头戴支撑环采用开口式弹性环带结构，环带主体做了等距的薄壁镂空处理，在保证环带整体结构刚性的前提下，尽可能减少打印耗材的用量，同时缩短单批次打印时长；环带内侧贴合额头的位置做了弧形凸起的贴合边，能够分散佩戴时的头部压力，避免长时间佩戴造成的额头压痕，适配不同头围尺寸的佩戴者使用，无需额外调节结构即可依靠环带自身的弹性张力实现稳定固定，佩戴过程中不会出现滑动移位的情况。环带两侧设置了防护片的插接卡槽，卡槽采用楔形过盈配合结构，透明防护片插入后即可实现固定，无需额外粘接或者卡扣固定，组装效率极高；环带顶部设置了三个均匀分布的定位凸点，能够对防护片的上沿进行限位，避免防护片使用过程中出现下坠偏移的问题。

　　透明防护片采用通用PET透明片材裁切即可适配，无需专门开模制作，使用者可以根据实际使用需求更换不同厚度的防护片，防护片的覆盖范围从佩戴者额头上方2cm处延伸至下颌下方3cm位置，左右两侧覆盖至双耳外侧，能够实现面部正面与侧面的全区域阻隔，防护片与面部之间预留了足够的空间，佩戴者可以同时佩戴近视眼镜、护目镜等装备，不会出现镜片起雾或者挤压面部的问题。从安装边界尺寸来看，头戴支撑环的最大适配头围为65cm，最小适配头围为52cm，能够覆盖绝大多数成年使用者的头型尺寸；支撑环的整体宽度为18cm，前后纵深为12cm，防护片安装完成后的整体高度为22cm，整体重量控制在45g以内，长时间佩戴不会造成明显的颈部负担。

　　设计过程中针对3D打印工艺做了大量适配优化，整个头戴支撑环采用无支撑打印结构设计，打印时无需添加任何支撑材料，打印完成后去除底部 raft 即可直接使用，没有需要打磨的支撑残留毛刺，进一步缩短了单件产品的制作周期；环带的壁厚统一设置为1.8mm，适配0.4mm直径的常规3D打印机喷嘴，打印层厚设置为0.2mm时，单件支撑环的打印时长可控制在40分钟以内，单台桌面级3D打印机24小时可连续生产30件以上的支撑环部件，能够快速满足应急场景下的批量需求。材料适配方面，支撑环结构可兼容PLA与ABS两种常用3D打印材料，PLA材料打印门槛低、气味小，适合普通办公场景下的应急生产；ABS材料韧性更好、耐消毒腐蚀，可适配反复消毒使用的场景需求，两种材料打印时均无需调整结构参数，直接切片即可生产。

　　实际使用测试中，这款面盾的支撑环结构经过反复弯折测试，可承受180度弯折后恢复原状，不会出现断裂或者塑性变形的问题，能够满足日常佩戴、穿脱过程中的受力需求；防护片的插接结构经过多次插拔测试，重复插拔50次以上仍能保持足够的夹持力，不会出现防护片脱落的问题。同时整个面盾的结构没有卫生死角，使用后可采用75%酒精、含氯消毒剂进行喷洒或者浸泡消毒，消毒后不会出现结构变形、材质老化的问题，可根据使用场景需求选择一次性使用或者重复消毒使用。相较于传统的一体式防护面屏，这款分体式结构的面盾在防护片出现污损、划痕后，可单独更换防护片，支撑环部分可重复使用，进一步降低了使用成本，也减少了废弃物的产生。在应急生产场景下，即使没有专用的透明片材，也可采用透明PET塑料文件夹、透明PVC片材等常见办公材料裁切后作为防护片使用，具备极强的场景适配能力，能够在物资极度短缺的情况下快速完成防护装备的制作，为一线作业人员提供基础的面部防护保障。
