重载定向平板安装工业脚轮结构设计

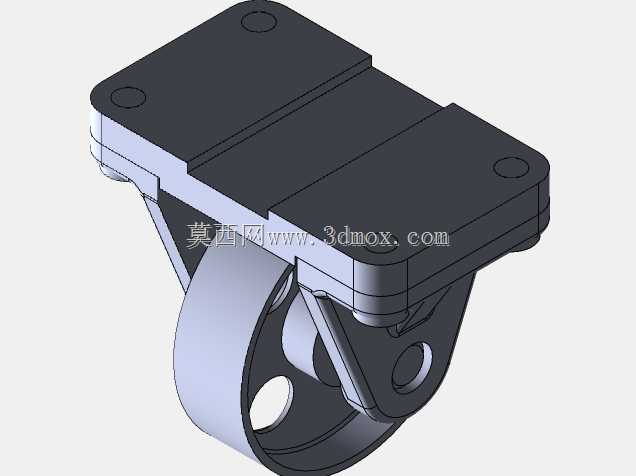

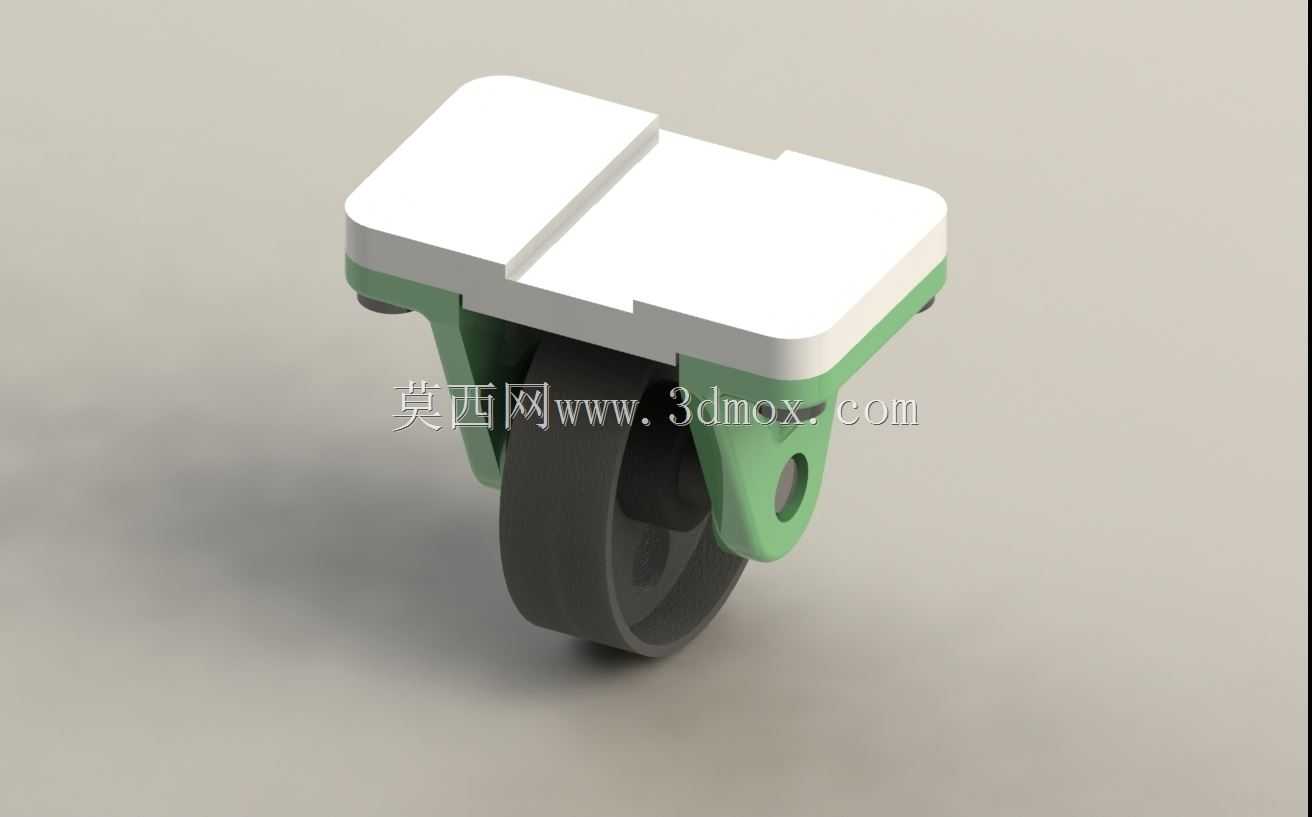

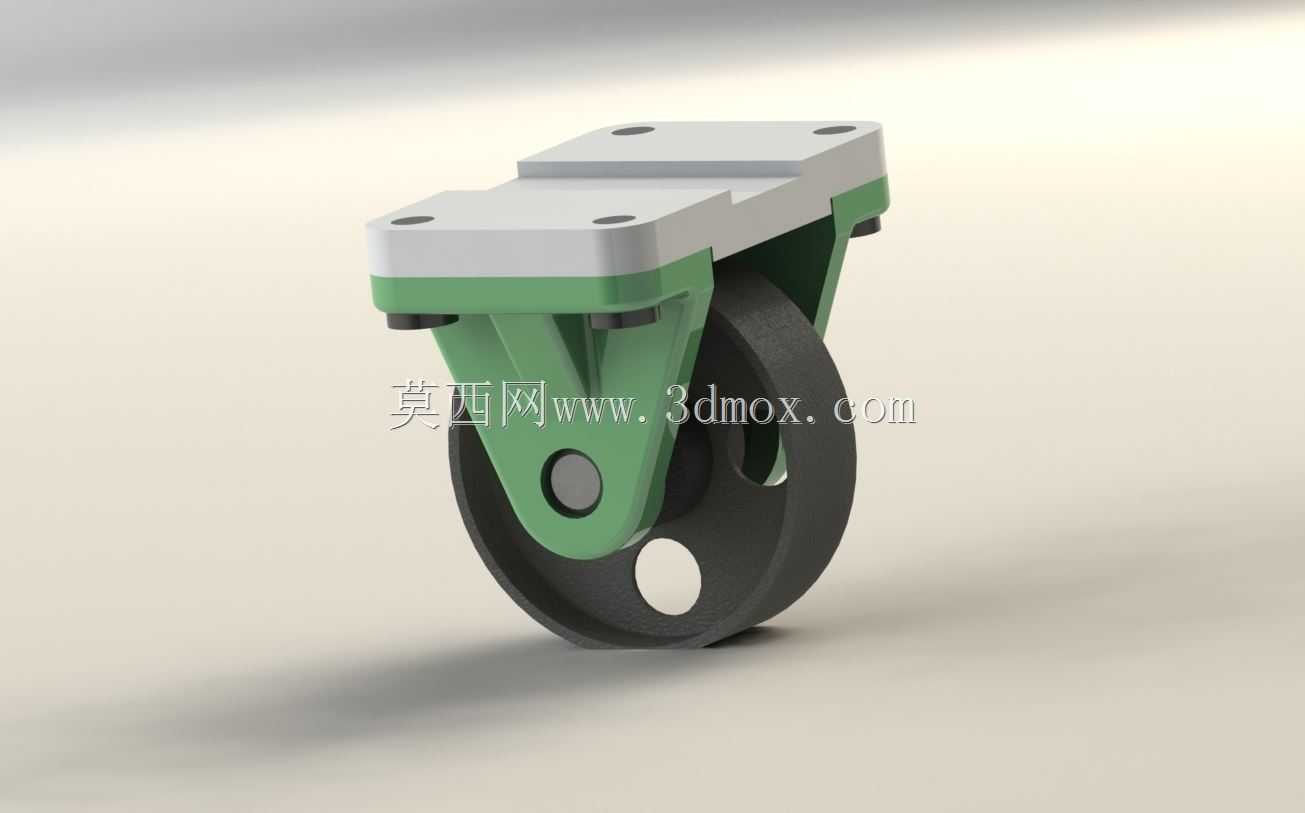

　　这款定向脚轮的结构设计，核心面向车间周转工装、轻型设备机架、仓储移动货架这类需要固定行进方向的重载移动场景，日常工况下多承受垂直方向的静载与低速行进的动载冲击，不需要额外的转向功能来调整行进轨迹，适配对移动方向一致性要求较高的工位间物料转运场景，能避免万向脚轮在长距离直行时出现的方向偏摆、蛇形走位问题，降低推行过程中的操控阻力。从结构组成来看，整体分为顶部安装基板、支架连接座、轮架支撑臂、滚轮本体四个核心部分，顶部安装基板采用平板式安装结构，板面预留四个对称分布的沉头安装孔，安装时可直接通过螺栓与设备底部的安装面锁紧固定，不需要额外设计转接支架，安装面贴合度高，能均匀分散轮体承受的载荷，避免局部应力集中导致的安装板变形。

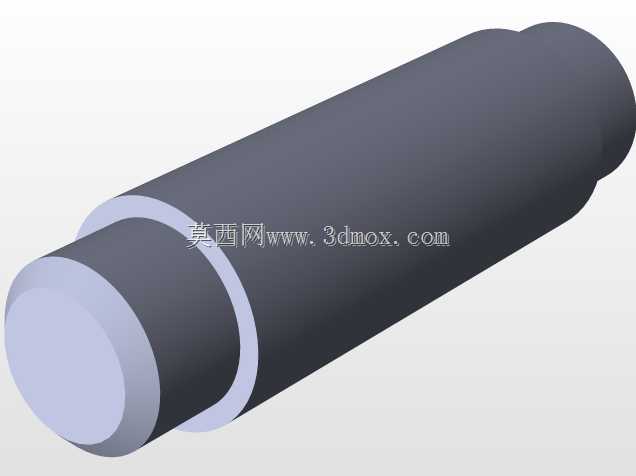

　　轮架支撑臂采用双侧对称的夹板式结构，与顶部连接座通过内嵌的缓冲结构衔接，能抵消一部分路面不平整带来的竖向冲击，减少滚轮传递到设备主体的振动，保护设备上搭载的精密元器件不受颠簸影响。滚轮本体采用实心复合材质，轮面做了微弧面处理，与地面接触时的压强分布更均匀，既可以在环氧地坪、水泥地面等常见工业地面平稳行进，也不会在地面留下明显的压痕，适配车间内部的洁净度要求。轮体与支撑臂之间通过贯穿式轮轴连接，轮轴与轮体内孔之间加装了自润滑轴承，长期低速运行下不需要频繁加注润滑脂，维护成本更低，转动阻力小，推行时不会出现卡滞、异响的问题。设计过程中优先考虑了安装边界的适配性，整体安装高度控制在常规工业脚轮的通用尺寸区间，

　　顶部安装板的孔位间距匹配市面上多数标准设备的底部安装孔位，替换旧脚轮时不需要重新在设备底板上打孔，降低现场改造的工作量。轮架部分的侧向宽度做了收窄处理，在保证支撑强度的前提下，尽可能减少脚轮突出设备底部轮廓的尺寸，避免设备在靠近工位、货架边缘时脚轮发生碰撞剐蹭。结构强度校核阶段，针对轮架的弯折位置、轮轴的剪切受力、安装板的承压能力都做了对应的受力仿真，确保在额定载荷下，轮架不会出现侧向张开变形、轮轴不会发生弯曲断裂，安装板也不会因为长期承压出现翘曲。定向结构的设计上，顶部连接座与轮架之间做了刚性锁止，没有预留转向间隙，行进过程中轮体方向始终与安装板的长度方向保持平行，推行时的方向稳定性更好，适合在固定路线的物料转运场景下使用，

　　比如生产线旁的工件周转车、仓储区域的重型货架移位、实验室小型设备的位置调整等场景都能适配。滚轮的轮面硬度做了针对性匹配，既保证足够的承载能力，又能兼顾一定的减震效果，经过小台阶、地面缝隙时不会产生过大的颠簸冲击，轮体的转动惯量控制在合理区间，启动和停止时不会因为惯性过大导致设备上的物料滑落。整体结构没有多余的冗余设计，所有零部件都采用模块化的拆分思路，后期如果滚轮磨损需要更换，只需要拆下轮轴的锁紧件就能单独更换滚轮，不需要整体更换整个脚轮，降低后期的运维成本。安装时需要注意保证四个脚轮的安装面处于同一水平面，避免单个脚轮悬空导致载荷集中在其余三个轮体上，加速轮体和轴承的磨损，同时安装螺栓需要加装防松垫圈，防止长期行进振动导致螺栓松动脱落。
