方形法兰式机械连接安装座结构设计

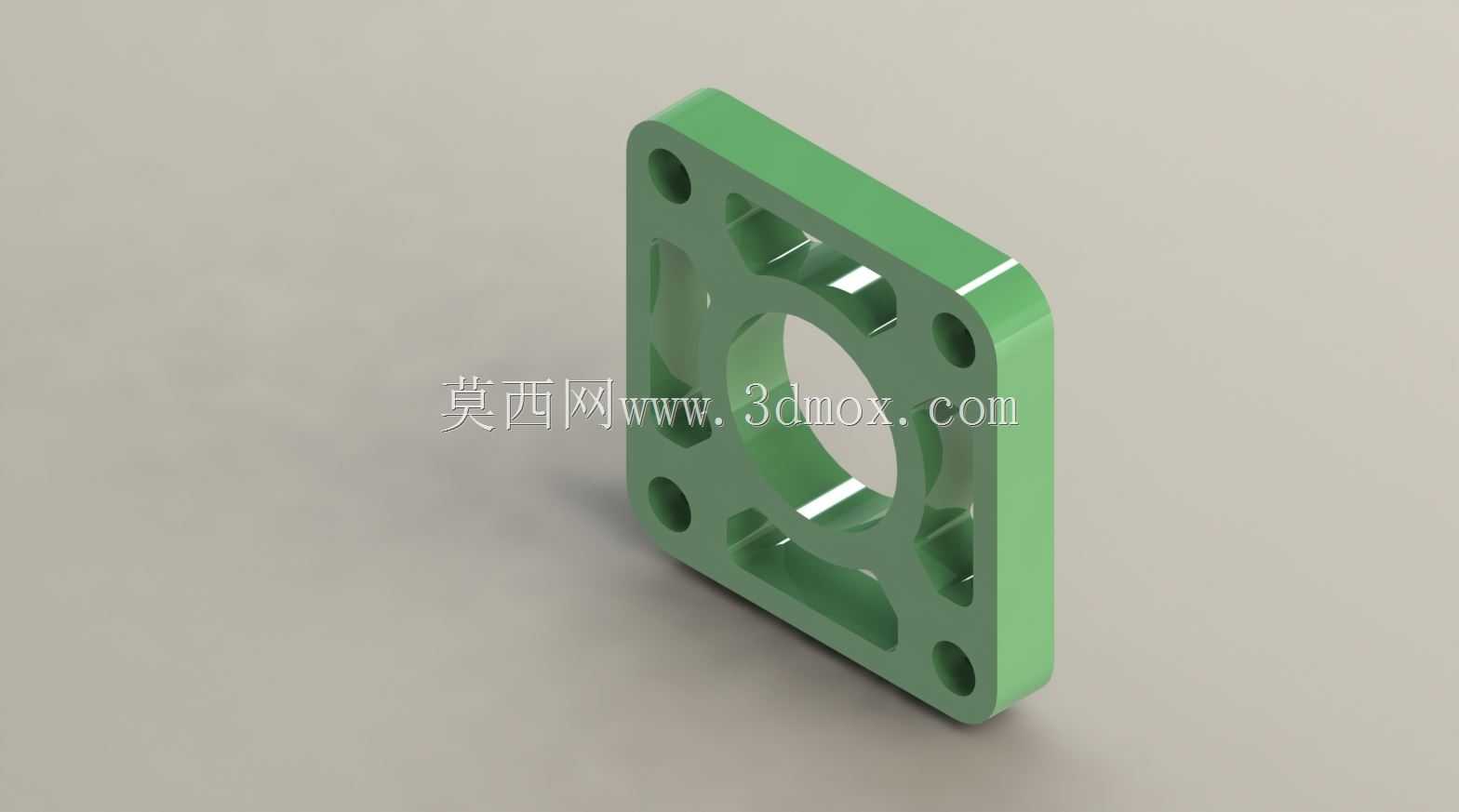

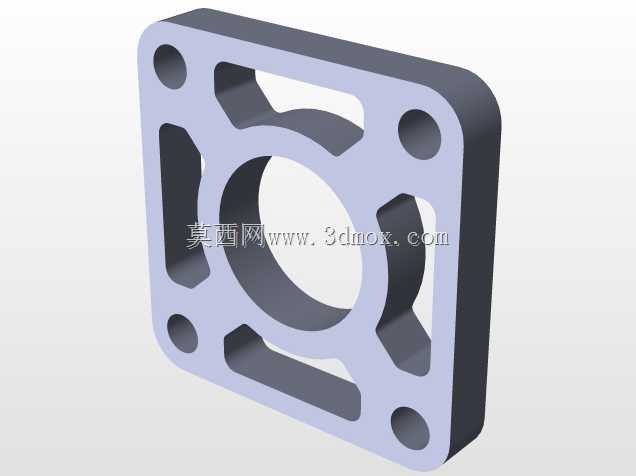

　　这类方形带孔的连接安装座，在轻工自动化输送线、小型动力单元输出端、工装夹具定位模块里的应用频次非常高，很多初次做结构设计的工程师容易忽略这类零件的安装边界校核，最后现场装配时才发现干涉或者锁紧力不足的问题。从结构形态来看，零件整体采用方形基体设计，四个角位预留了贯通的安装通孔，中心位置是大直径的贯通圆孔，圆孔周边做了环形的支撑凸台，基体内部在中心孔与外框之间做了多组镂空的减重槽结构，同时在镂空位置保留了径向的加强筋连接中心凸台与外框侧壁，既控制了零件整体重量，又不会过度削弱结构的刚性。

　　做这类零件的设计时，首先要匹配对接部件的安装孔位，四个角的安装孔中心距必须严格和配对的安装面孔位对齐，孔的直径要比选用的锁紧螺栓公称直径大0.2到0.5毫米，预留装配时的位置调整余量，避免加工误差导致螺栓无法穿入。中心的贯通圆孔主要作用是容纳穿过的轴类零件、管路或者作为流体通道的过孔，孔的内径尺寸要根据穿过件的最大外径来确定，同时要考虑配合公差，如果是作为轴承的安装座，孔的公差要选H7级的过渡配合，如果只是作为过孔避让，公差可以放宽到H11级减少加工成本。

　　很多人做这类结构时会把基体做成实心方块，看起来刚性足够，实际在批量应用时会带来两个问题，一是零件自重过大，安装在移动模组上时会增加运动负载，降低设备的动态响应速度；二是实心结构的材料成本更高，注塑或者铸造成型时的冷却时间更长，生产效率低，内部应力也更容易集中，长期受交变载荷时反而容易在边角位置出现开裂。这款结构里的镂空加强筋设计，筋的厚度通常取基体壁厚的0.8到1倍，筋与壁的连接位置做R角过渡，避免应力集中，同时镂空的位置也可以作为装配时的避让空间，容纳相邻部件的凸起结构，减少整体安装所需的空间。

　　从安装边界来看，方形基体的外轮廓尺寸要比四个安装孔的中心距单边大出至少一个螺栓头的半径尺寸，保证螺栓锁紧时螺栓头有足够的贴合面，不会出现压空的情况。零件的厚度方向尺寸，要根据所承受的载荷来计算，如果是用于静态的管路连接，厚度满足密封面的刚性要求即可，通常取10到15毫米就能满足常规低压工况；如果是用于动力输出端的轴承座，要根据轴承的轴向宽度、承受的径向载荷大小来核算厚度，避免运行时出现支撑变形导致轴系跳动超差。

　　在实际设备装配场景中，这类安装座的安装面平面度要求通常控制在0.05毫米以内，如果平面度超差，螺栓锁紧后零件会出现翘曲，导致中心孔的同轴度偏差，穿过的轴类零件会出现卡滞、磨损加快的问题。四个安装孔的位置度公差通常控制在0.1毫米以内，保证和配对部件的互换性，不需要现场配钻就能顺利装配。中心孔与安装面的垂直度公差也要根据应用场景调整，作为轴承支撑时垂直度要控制在0.02毫米以内，避免轴承安装后出现偏载，缩短轴承使用寿命。

　　另外这类零件的材质选择也和应用场景强相关，常规的工业设备里如果是结构支撑用，选Q235钢板加工或者压铸铝合金即可，满足刚性要求的同时成本可控；如果是用在有腐蚀环境的化工设备上，要选304不锈钢或者工程塑料材质，同时表面做相应的防腐处理；如果是用在有轻量化要求的移动设备上，可以选高强度铝合金做硬质阳极氧化处理，在保证强度的同时尽可能降低自重。设计时还要注意零件的边角倒钝，所有锐边都做R0.5到R1的圆角，避免装配时划伤操作人员，也减少应力集中的点位。很多新手设计时容易忽略安装面的表面粗糙度要求，作为密封面使用时粗糙度要达到Ra1.6以上，保证密封垫片贴合后不会出现泄漏，如果只是普通的结构连接面，粗糙度达到Ra6.3就可以满足使用要求，不需要过高的加工精度徒增成本。
