户外移动式带侧台炭烤烧烤架结构设计

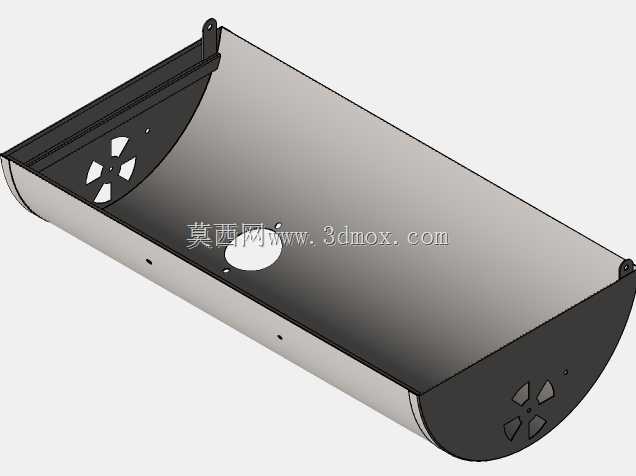

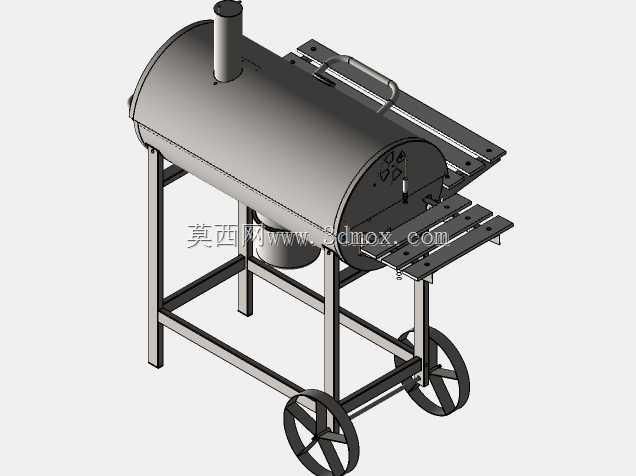

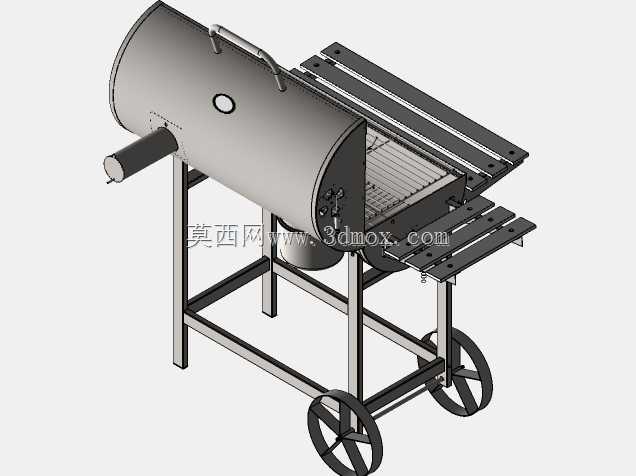

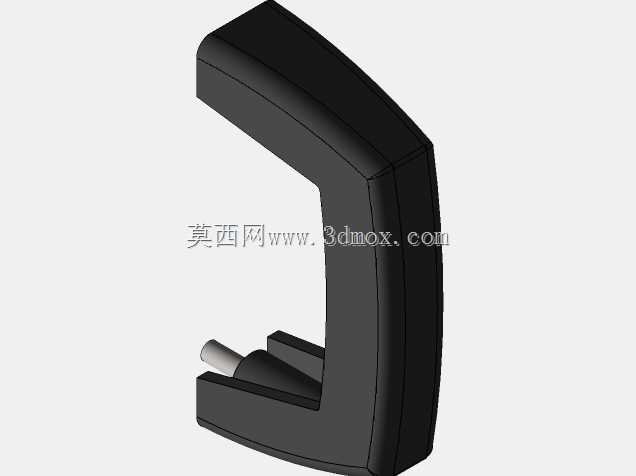

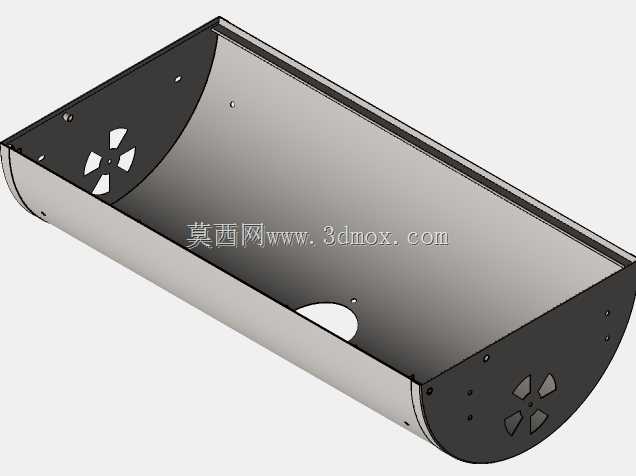

　　这款户外炭烤烧烤架的结构设计，核心围绕户外聚餐、庭院休闲、露营营地等高频使用场景展开，区别于固定安装的商用烤炉，整体采用可移动轮式结构，适配非固定点位的使用需求。从实际使用逻辑出发，烤炉主体采用半封闭弧面炉盖设计，炉盖顶部集成提手结构，闭合状态下可形成相对密闭的焖烤空间，满足大块食材低温慢烤的热量留存需求，敞开状态下可直接进行明火直烤，适配不同食材的烹饪要求。炉腔内部设置分层烤网结构，上层烤网可通过侧边的调节拨杆调整高度，实现与炭层距离的灵活控制，对应不同火候需求的食材烤制，避免食材烤焦或者受热不足的问题，炉腔侧壁预留通风调节结构，可通过开合通风口的大小控制进风量，进而调整炭层的燃烧强度，无需开盖即可完成火候微调，

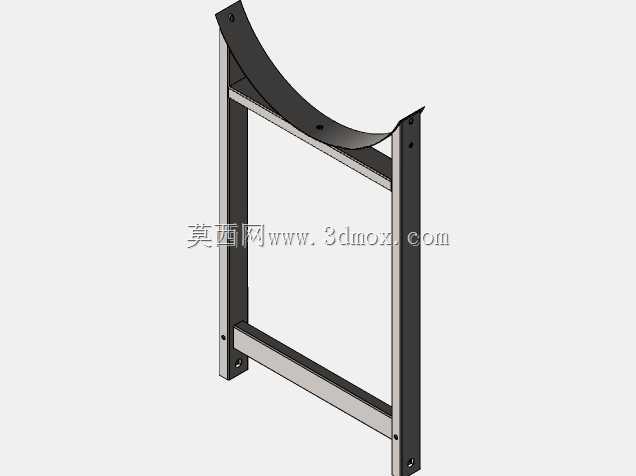

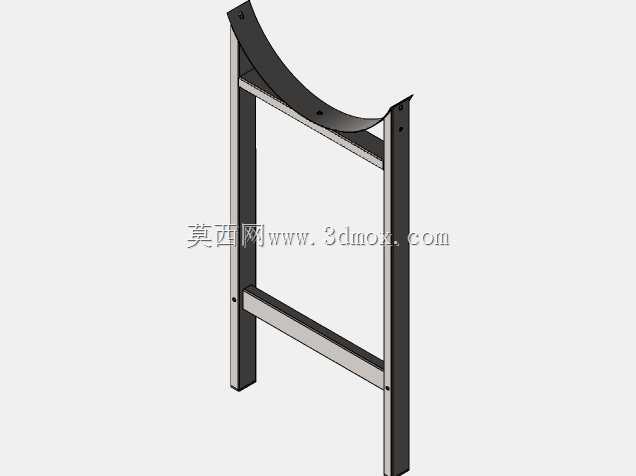

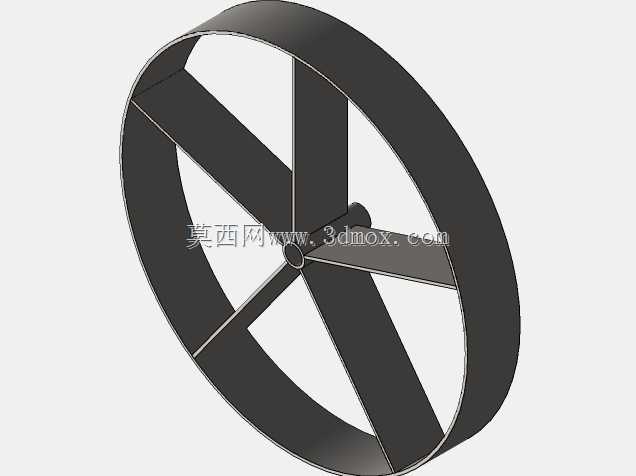

　　减少烤制过程中的热量流失。炉体两侧设置折叠式木质置物台，展开状态下可放置待烤食材、调料工具、餐盘等物品，无需额外搭配侧边置物桌，适配户外场地配套不足的使用场景，闲置时可向下折叠收起，减少整体收纳占用的空间，置物台采用条板式结构，条板之间预留均匀缝隙，可快速沥去台面积水或者食材滴落的油污，避免台面残留污渍难以清理。炉体底部采用方管焊接成型的支撑框架，框架底部前端设置两个定向脚轮，后端设置两个支撑支脚，移动时只需抬起后端支脚即可推动整体设备转移位置，放置时支脚接触地面可保证整体稳定性，避免烤制过程中设备滑动移位，框架底部设置横向连接杆，既可以提升整体框架的结构强度，也可作为脚踏位置使用，方便使用者操作时借力。

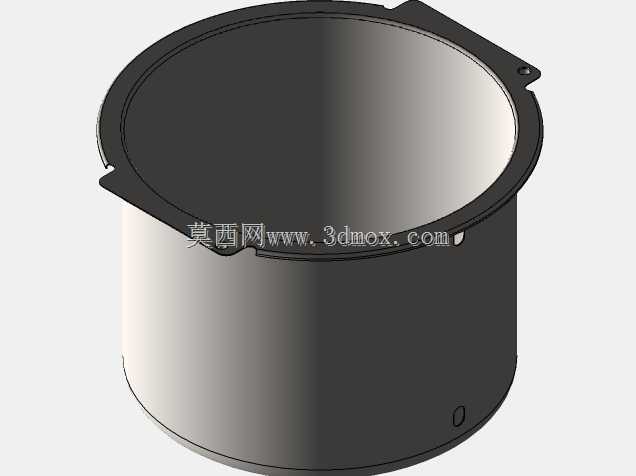

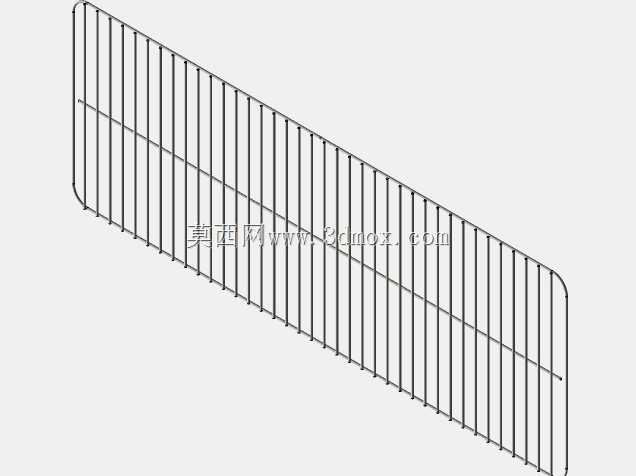

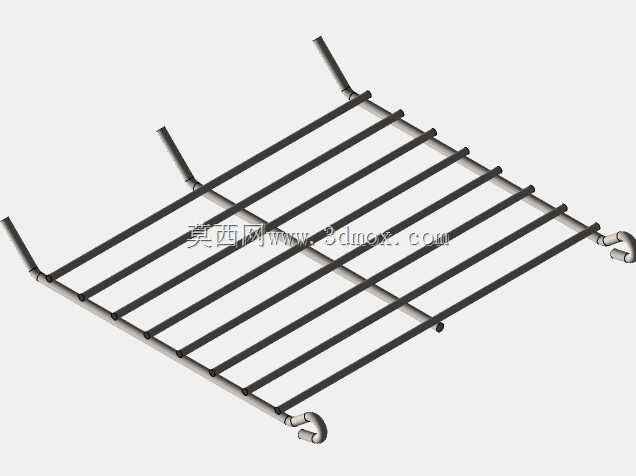

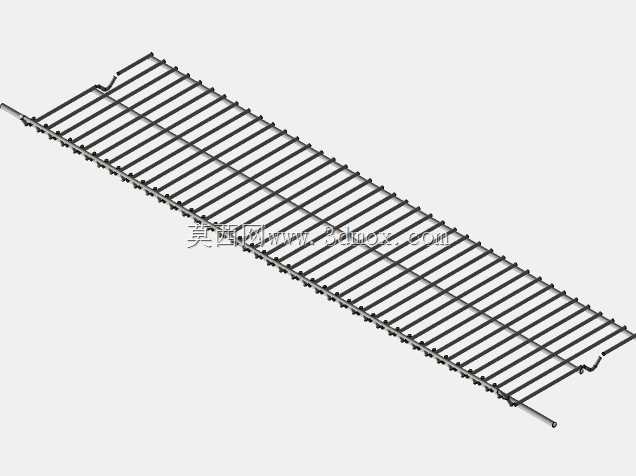

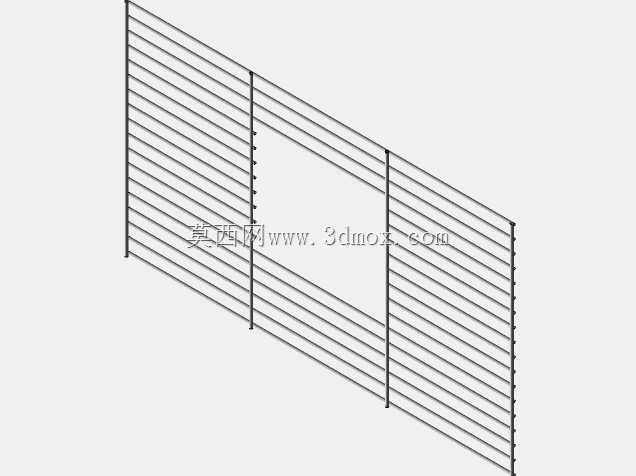

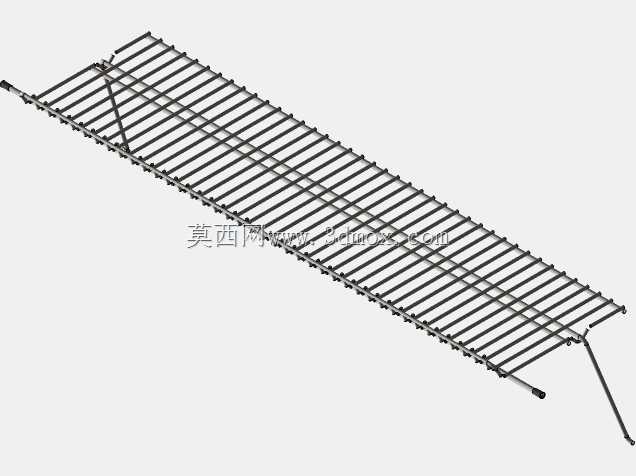

　　炉体与支撑框架之间采用可拆卸连接结构，运输或者长期收纳时可将炉体与框架拆分，减少整体包装体积，降低运输成本。从安装边界来看，设备完全展开状态下，横向总宽度包含两侧置物台约1.4米，纵向深度约0.6米，整体高度约0.9米，常规家用SUV后备箱即可容纳拆分后的整体结构，无需大型运输设备转运。设计过程中充分考虑户外使用的耐用性需求，所有金属结构件均做防锈表面处理，木质置物台采用耐高温防腐蚀的硬质木材，避免长期高温炙烤出现变形开裂的问题，炉体侧边设置炭盒抽拉结构，添加木炭或者清理炭灰时无需抬起烤网，直接从侧边抽出炭盒即可完成操作，降低使用后的清理难度。烤网采用格栅式圆钢焊接结构，格栅间隙均匀，既可以保证热量向上传导，

　　也可避免小块食材掉落至炭层，烤网边缘设置翻边结构，提取时可搭配专用工具避免烫伤。整体结构没有复杂的传动或者电控部件，所有连接位置均采用标准紧固件装配，后期维护更换配件十分便捷，即使是没有机械维修经验的普通使用者，也可对照结构完成易损件的更换。在结构强度校核阶段，重点对支撑框架的承重能力、轮轴的抗冲击性能、炉盖铰链的反复开合寿命做了冗余设计，满载状态下炉体加上食材、木炭的总重量约40公斤，框架结构不会出现明显形变，脚轮可适应草地、石板路、硬化路面等多种户外地形的移动需求，不会出现卡滞或者变形的问题。炉盖与炉体之间采用间隙配合，闭合后不会出现明显的缝隙漏烟问题，同时预留了轻微的排气余量，避免焖烤时炉内压力过高出现安全隐患。
