双联锥底工业储料筒仓结构设计

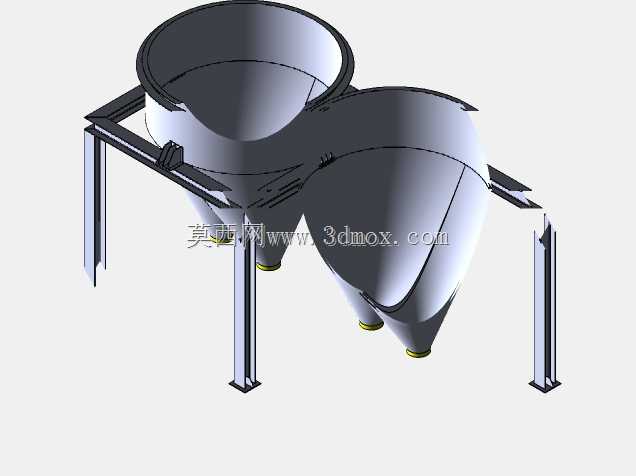

　　这套双联锥底料仓结构，主要面向散状物料的中转存储环节设计，常见于粮食加工、建材生产、塑料改性、饲料加工等生产场景中，布置在原料输送线与下游加工设备之间，承担物料暂存、缓冲下料、均匀给料的作用，避免上游来料波动导致下游设备断料或者溢料。从结构布局来看，采用两个独立锥底仓体并联排布的形式，相比单仓同容积设计，能有效降低单仓支腿的承载负荷，同时缩小设备整体的占地长度，适配车间内狭长的安装空间，两个仓体可分别存储同品类不同批次物料，或是两种配比相近的原辅材料，方便后续按比例配料下料。仓体上部采用直筒段设计，直筒段的直径与锥段高度经过匹配计算，保证存储容积满足生产线4-6小时的连续生产供料需求，直筒段顶部设置外翻的法兰边结构，

　　可对接上游的进料溜管、除尘管道以及料位计安装座，法兰边的加厚处理能避免进料时物料长期冲刷导致的仓口变形。下部的锥斗段采用大倾角设计，锥壁角度大于物料的自然休止角，针对流动性一般的粉状、小颗粒状物料，能有效避免物料架桥、堵料的问题，锥斗最下端设置标准的出料接口，可直接对接螺旋给料机、旋转卸料阀或者重力溜管，出料口的位置做了局部加厚，防止长期下料磨损导致的漏料问题。支撑结构采用型钢焊接的框架式支架，四根主支腿采用矩形型钢制作，支腿底部设置带安装孔的底板，可通过膨胀螺栓或者化学锚栓固定在混凝土地基上，支腿之间设置横向与斜向的连接拉杆，提升整体支架的抗扭、抗侧倾能力，即使仓内满载物料时，支架的形变量也能控制在允许范围内，

　　不会出现仓体倾斜的问题。两个仓体之间通过连接横梁固定为整体，避免单仓受料时产生的振动传导至相邻仓体，横梁的位置避开了锥斗的下料路径，不会干涉物料流动。设计过程中，仓壁的板厚根据物料容重做了匹配，针对容重较大的矿粉、砂石类物料可适当加厚仓壁板材，针对粮食、塑料粒子等轻质物料可在保证强度的前提下适当降低板厚控制成本。仓体与支架的连接位置采用焊接加筋板的形式，筋板沿仓壁周向均匀布置，分散仓体的重量载荷，避免连接处应力集中导致焊缝开裂。安装边界方面，设备整体的重心落在支架的支撑面中心范围内，安装时需要保证地基的水平度误差控制在千分之二以内，支腿底板与地基之间可加装减震垫，降低下料时振动传导至车间地面。

　　进料口的中心位置与上游输送设备的落料点对齐，避免物料长期偏载冲刷单侧仓壁导致局部磨损过快，出料口的中心高度预留出下游给料设备的安装空间，方便后续设备维护与拆装。日常使用中，锥斗外壁可根据物料特性加装振动器或者空气炮接口，应对偶尔出现的物料结拱问题，仓顶可根据需求加装人孔、透气帽、防爆阀等附件，满足不同行业的安全生产规范要求。
