十五米移动式倾斜输送机架结构设计

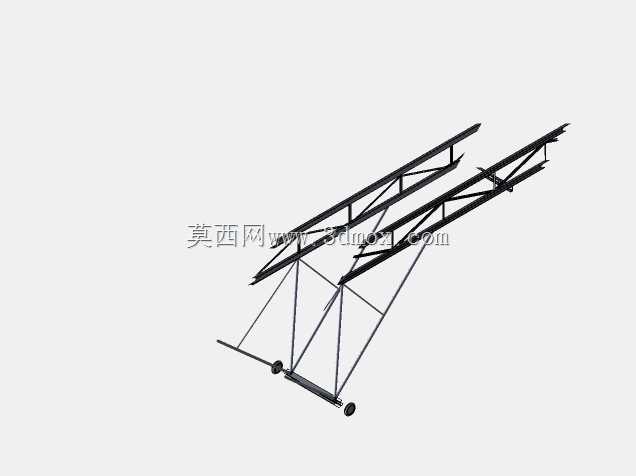

　　在散料、包装件的短距离转运作业场景里，这类15米规格的倾斜输送设备是车间、仓储、工地现场衔接不同高程作业面的核心中转载体，很多时候需要兼顾固定点位输送和临时作业点位转移的双重需求，所以在机架结构设计阶段，就需要把移动灵活性、结构刚性、安装边界适配性都纳入考量维度。从结构组成来看，这套机架采用桁架式主承载结构，主纵梁沿输送长度方向通长布置，横向通过等间距布置的横撑连接两侧纵梁，斜向支撑件按照三角形稳定结构排布，抵消输送作业过程中皮带或辊道运行带来的交变载荷，避免长距离机架出现中部下挠的问题，毕竟15米的输送长度如果刚性不足，运行过程中很容易出现输送带跑偏、托辊卡滞的故障。机架下部的支撑结构采用斜撑式支腿，

　　支腿与主纵梁的连接节点做了加强处理，支腿底部配置了万向脚轮，方便设备在平整作业面内快速推移换位，不需要额外吊装设备就能完成作业点位调整，适配临时堆料点、不同装卸货位的灵活转场需求。倾斜角度的设计上，机架整体按照固定仰角布置，这个角度是结合常规散料、包装件的输送安息角确定的，既能保证物料在输送过程中不会出现下滑回落的问题，也能控制设备上端的卸料高度，匹配常见的料仓进料口、货车货箱高度的对接需求。设计过程中，首先要确定的是安装边界尺寸：设备总长度沿输送方向为15米，宽度方向控制在常规输送通道允许的通行尺寸范围内，支腿展开后的占地面积要满足车间内通道、仓储区的消防通道预留要求，不会因为设备布置堵塞作业通行空间。

　　主桁架的杆件选型需要结合输送载荷做校核，空载状态下机架的整体变形量要控制在允许范围内，满载工况下各连接节点的应力不能超过材料许用应力，尤其是支腿与主架的连接位置、脚轮安装座的位置，都是应力集中的重点校核区域，需要做局部加劲处理。在实际应用场景里，这类设备可以用于粮食仓储点的散粮装车转运、建材加工场地的袋装水泥转运、生产车间内工序间的工件高程传递，不需要做复杂的地基固定，推移到作业位置后锁定脚轮就可以投入使用，转场时只需要解除脚轮锁定就能推移到下一个作业点，相比固定安装的输送线，前期安装成本更低，场地适配性更强。机架上部的托辊安装位沿纵梁等间距预留，后续可以根据输送物料的类型选择平行托辊或者槽型托辊，

　　输送散料时换装槽型托辊可以增大物料承载截面积，输送包装件时使用平行托辊可以保证输送面平整，避免包装件卡滞。两侧纵梁上还预留了护栏、导料槽的安装孔位，后续如果需要输送易洒落的散料，可以直接加装导料槽防止物料从侧边撒落，不需要在主结构上二次钻孔破坏机架整体性。设计时还要考虑设备的维护便利性，所有连接节点都采用可拆卸的螺栓连接，不需要现场焊接作业，运输过程中可以将支腿、上部桁架分段拆解，到现场后快速组装，降低运输成本。脚轮的选型要兼顾承载能力和移动灵活性，单轮承载需要满足满载状态下的载荷分配要求，同时配置刹车装置，设备作业时锁定脚轮避免机架移位。整体结构没有多余的冗余设计，所有杆件都同时承担承载和结构稳定的作用，在保证整体刚性的前提下尽可能控制机架自重，推移作业时不需要太大的人力就能完成移位，也不会因为自重过大对作业地面造成压损。对于结构设计从业者来说，这类长距离移动式输送机架的设计核心是平衡刚性、重量、移动性三者的关系，不能一味追求刚性而把机架做的过于笨重导致移动困难，也不能为了减重过度缩减杆件截面导致运行过程中结构变形过大，需要结合实际作业场景的载荷特性、场地条件做针对性的参数匹配，同时预留足够的后续功能扩展接口，让设备可以适配更多类型的输送作业需求。
