污泥输送用长距离刮板输送设备结构

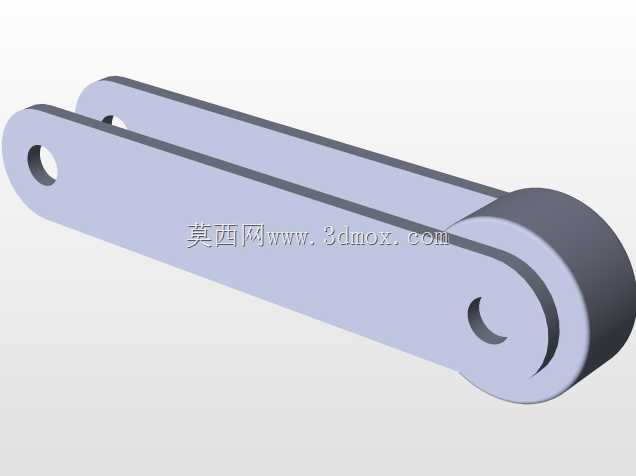

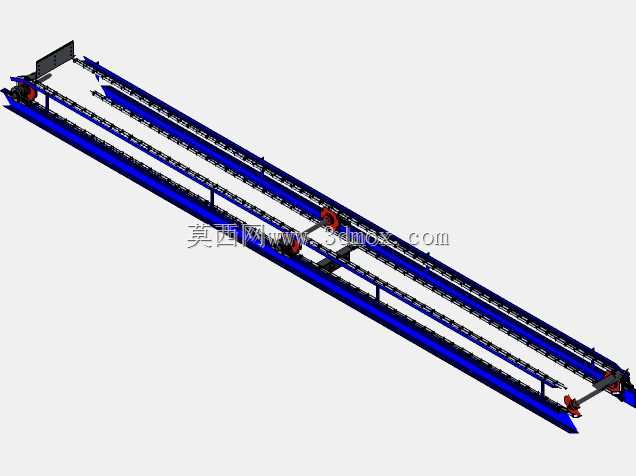

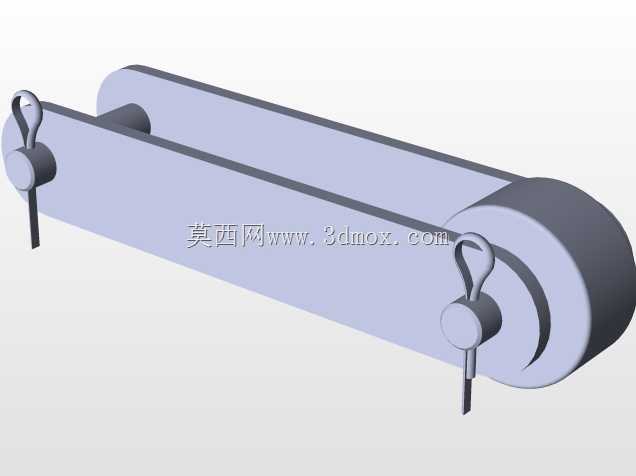

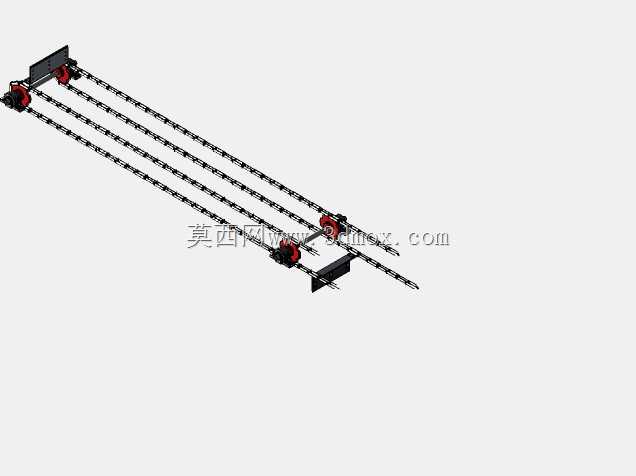

　　在市政污泥处理、工业污泥处置的工况现场，散状湿黏物料的水平转运一直是物料输送环节的痛点，普通带式输送机容易出现粘料、撒料、回程带料的问题，螺旋输送机在长距离输送时又存在阻力大、能耗高、易卡滞的缺陷，这类刮板输送结构正是针对高湿度、高黏度散状物料的水平转运需求开发的专用输送设备。从结构布局来看，该设备采用长条形卧式布置，主体框架由两侧的型钢支撑梁构成承载基础，框架上下布置有刮板运行的导向轨道，闭合的刮板链条沿着轨道循环运行，通过固定在链条上的刮板块推动料槽内的物料沿着输送方向移动，整个输送段的料槽采用半封闭结构，能够避免湿黏污泥在输送过程中撒落，同时减少输送过程中异味的散溢，适配污泥处理车间的现场环境要求。

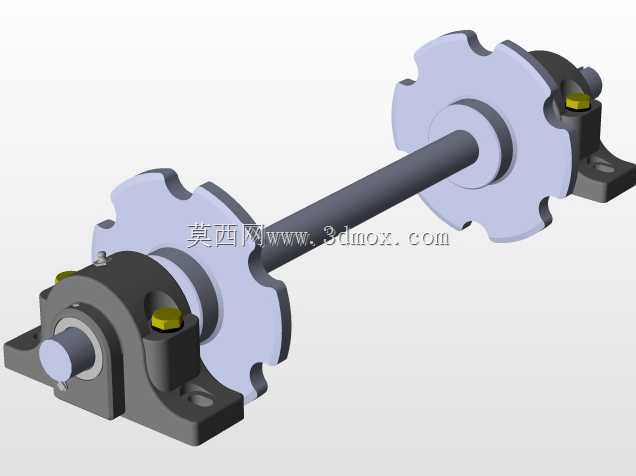

　　设计过程中首先考虑的是湿黏物料的卸料特性，刮板的安装角度、刮板与料槽内壁的间隙都经过针对性调整，间隙控制在合理范围既避免刮板刮蹭料槽壁造成额外磨损，又能减少刮板与壁面之间残留的粘料，降低设备运行的负载波动。驱动端布置在设备的一侧头部位置，采用链轮与刮板链条啮合的传动方式，张紧装置设置在设备尾部，能够在链条运行磨损出现伸长时调整张紧度，保证链条与链轮的啮合精度，避免跳齿、脱链的故障。两侧支撑梁的选型充分考虑了长距离输送的刚度需求，避免设备跨度较大时出现中部下挠的问题，安装时需要保证两侧轨道的平行度误差控制在允许范围内，否则会造成链条运行卡滞、刮板偏磨的问题，直接影响设备的使用寿命。

　　从安装边界来看，该设备的进出料口可以根据现场工艺布局灵活调整位置，进料口通常对接污泥脱水设备的出料端，比如板框压滤机、带式压滤机的出料位置，出料口对接后续的污泥干化设备、污泥料仓或者运输车辆的接料位置，设备的安装高度需要根据上下游设备的衔接高度确定，支撑腿的高度可以根据现场需求做适配调整，设备整体的水平度需要在安装时找平，避免物料在输送过程中向一侧偏移造成偏载。在实际运行过程中，刮板的运行速度设置在较低区间，因为湿黏污泥的流动性差，过高的运行速度会导致物料在刮板前堆积隆起，反而造成输送效率下降，同时会加剧设备的磨损。

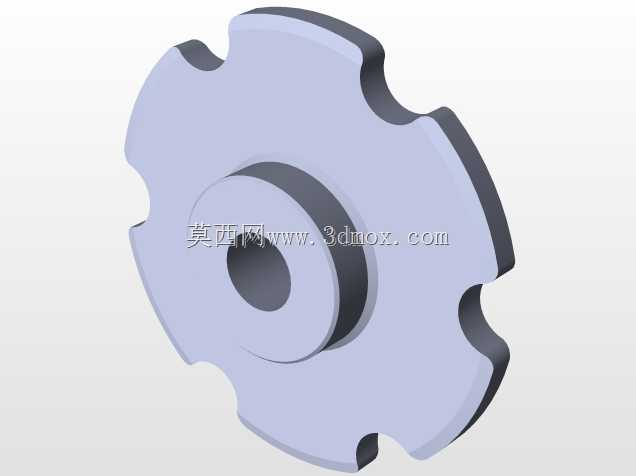

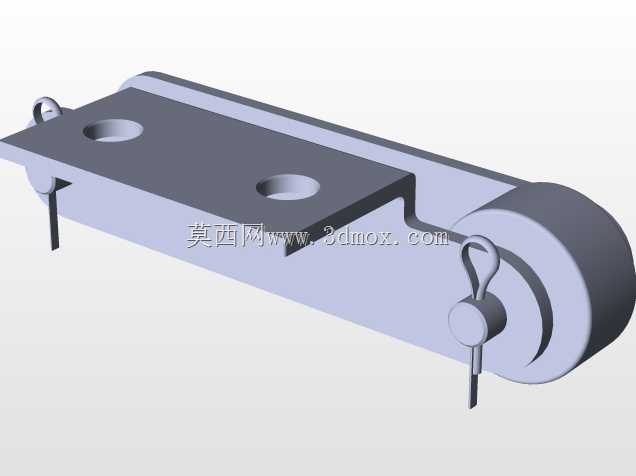

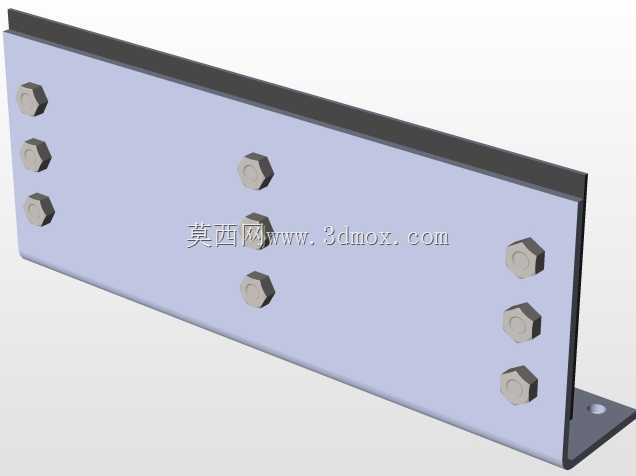

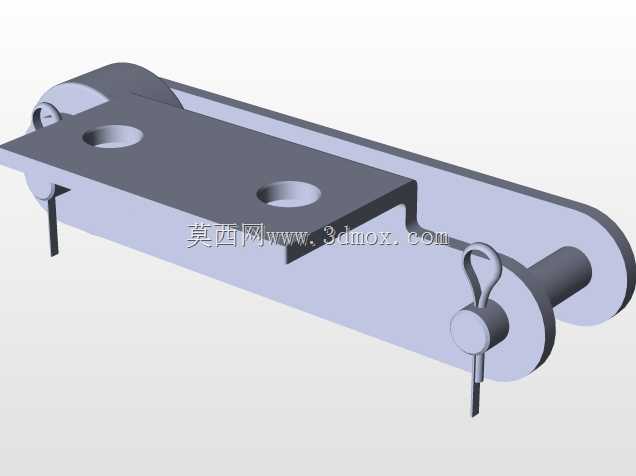

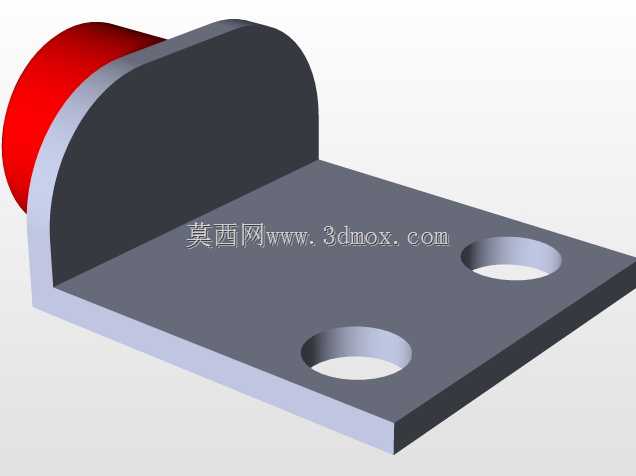

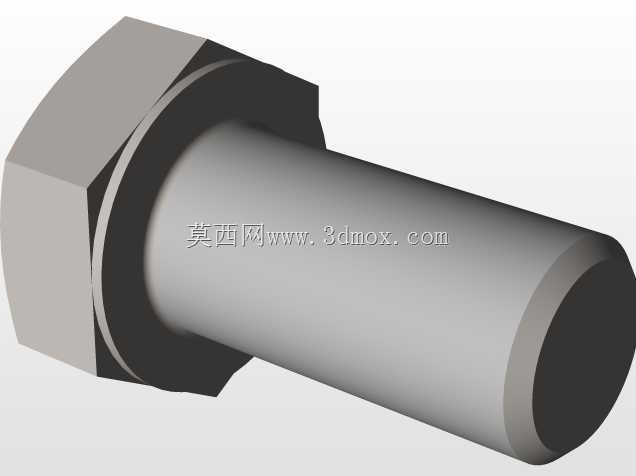

　　针对污泥这类具有一定腐蚀性的物料，设备与物料接触的部位可以根据需求选用耐磨耐腐蚀的材质，或者做表面防腐处理，刮板通常采用耐磨非金属材质或者耐磨钢材制作，既能够保证足够的推动强度，又能减少对料槽的磨损。设备的回程段设置在料槽的下部，回程刮板运行时不会携带物料，避免了回程带料造成的现场污染，同时下部回程段也设置有导向支撑，避免链条下垂造成运行晃动。在日常维护层面，该结构的设计充分考虑了易损件的更换便利性，刮板与链条采用螺栓连接的固定方式，当刮板出现磨损时可以快速拆卸更换，不需要整体拆解链条，链轮采用分体式结构，轮齿磨损后也可以单独更换轮齿部分，降低维护的成本与停机时间。

　　不同于普通散料用的刮板输送机，该结构针对污泥的高含水率、高黏度特性做了多处细节优化，比如料槽内壁做光滑处理减少粘料附着，刮板的型线采用斜面设计，推动物料时能够对物料产生一定的挤压力，避免湿黏物料在刮板前结块粘附，同时在设备的适当位置可以设置观察口，方便运行人员观察内部物料的输送状态，及时发现堵料、卡料的异常情况。设备的驱动端配置有过载保护装置，当料槽内进入硬质异物造成卡滞时，能够及时切断动力输出，避免链条拉断或者驱动电机烧毁的故障。在污泥处理的工艺线中，这类输送设备通常作为衔接前后工序的关键转运设备，其运行的稳定性直接影响整条处理线的连续作业能力，因此在结构设计时对传动部件、承载部件的安全系数都做了适当提升，能够适应污泥处理现场多尘、高湿度的恶劣工况，保证长期连续运行的可靠性。
